Anisotropía mecánica en tubos inoxidables sin costura: causas, evaluación y criterios de calificación
Un tubo de acero inoxidable austenítico de ultra bajo carbono parece, a primera vista, un objeto con propiedades isotrópicas: misma composición en toda la sección, microestructura aparentemente homogénea tras la solubilización. La anisotropía mecánica —la diferencia de propiedades mecánicas según la dirección evaluada— no es visible en el certificado de material. Aparece cuando el ensayo la busca directamente, o cuando el producto falla en servicio en una dirección que nadie había medido.
En el análisis de un lote de tubos 022Cr19Ni10N para transporte de fluidos a presión, la diferencia entre la resistencia longitudinal (553 MPa, conforme a norma) y la resistencia circunferencial (455 MPa, sin requisito normativo) fue de 98 MPa. Esa diferencia no tiene explicación si se piensa en el material como isótropo. Tiene explicación precisa si se entiende cómo la historia metalúrgica del tubo —desde la solidificación del tocho hasta el tratamiento térmico final— imprime direccionalidad en sus propiedades.
Origen I: cristalización fraccionada y flujo plástico durante la laminación
La anisotropía en tubos sin costura tiene dos fuentes que se superponen. La primera es la segregación de composición durante la solidificación del tocho: el frente de cristalización rechaza los elementos de aleación hacia el líquido interdendrítrico, creando gradientes locales de composición que se mantienen —parcialmente— después del tratamiento térmico. Esas regiones de composición ligeramente distinta tienen propiedades mecánicas ligeramente distintas, y su distribución no es aleatoria: sigue la textura del tocho original, que a su vez se orienta por el flujo de calor durante la solidificación.
La segunda fuente es la textura cristalográfica generada por la deformación plástica en frío. Durante el proceso de fabricación (perforación + laminación en frío en múltiples pasadas), los granos austeníticos se orientan preferentemente con sus planos de deslizamiento y sus ejes de más alta densidad atómica alineados con la dirección de mayor deformación: longitudinal en el tubo. Esa orientación preferente de los granos —la textura de laminación— favorece las propiedades mecánicas en la dirección longitudinal. En la dirección circunferencial, los planos activos bajo tensión son distintos y la resistencia media es estadísticamente inferior.
Cuanto mayor es la reducción total acumulada desde el tocho hasta el tubo final, más pronunciada resulta esa textura de laminación y, con ella, la diferencia entre propiedades longitudinales y transversales. En tubos de pequeño diámetro y pared delgada —como el Φ16×1 mm analizado—, la reducción acumulada es grande y la anisotropía resultante es más intensa que en tubos de mayor sección. Los elementos heterogéneos que se distribuyen longitudinalmente durante la laminación —en particular, las inclusiones de TiN en cadena— amplifican adicionalmente esa anisotropía al crear planos preferentes de menor resistencia en dirección circunferencial.
Origen II: el tamaño de grano austenítico y la ley de Hall-Petch
En el 022Cr19Ni10N en estado solubilizado, la microestructura es austenita monofásica con maclas de recocido. No hay fases secundarias que endurezcan el material. Los mecanismos de control de resistencia disponibles son esencialmente la solución sólida —dominada por el N en este grado— y el refinamiento de grano.
La ley de Hall-Petch establece que la resistencia a fluencia varía según:
En el caso analizado, los tubos del lote fallido presentaron tamaño de grano de grado 5,5 (grano más grueso), frente al grado 7,5 (grano más fino) del lote de referencia. Ambos superan el mínimo normativo de ≥ 4,0, pero la diferencia entre grado 5,5 y grado 7,5 es apreciable: se estima en 30–50 MPa de diferencia en resistencia a tracción para grados austeníticos de esta familia. Los 45 MPa de diferencia observada en resistencia longitudinal entre los dos lotes (553 vs 598 MPa) son coherentes con esa estimación.
Pero la ley de Hall-Petch tiene una segunda implicación menos discutida: la homogeneidad. Un grano de grado 5,5 suele ser más heterogéneo en su distribución que uno de grado 7,5. Dentro del mismo tubo pueden coexistir zonas de grado 4,5 con zonas de grado 6,0. Esa heterogeneidad de resistencia local tiene consecuencias en un ensayo de explosión —que aplica tensión uniforme en toda la circunferencia— porque el umbral de rotura lo fija la zona más débil, no la media.
El ensayo de abocardado como termómetro de plasticidad transversal

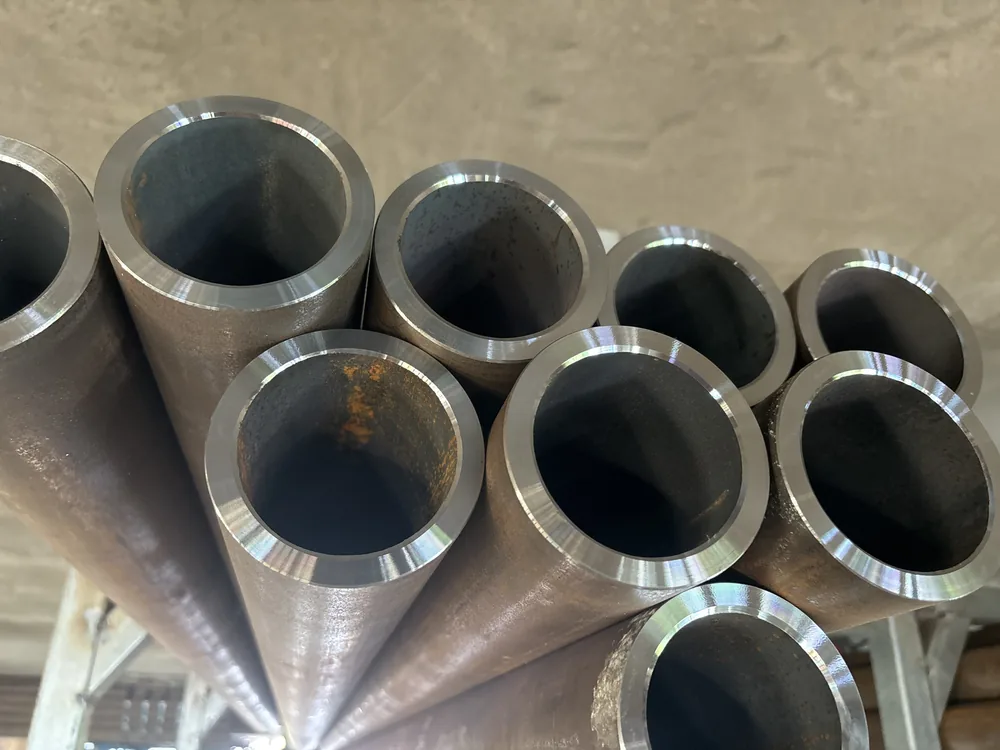

El ensayo de abocardado según GB/T 242—2007 consiste en introducir un mandril cónico en el extremo del tubo hasta alcanzar una expansión permanente de al menos 1,3× el diámetro exterior. Durante esa expansión, la pared del tubo se somete a tracción en dirección circunferencial. El ensayo evalúa, de forma directa, la ductilidad transversal del material.
En el tubo fallido en explosión, el ensayo de abocardado también falló: fisuras visibles en el extremo expandido y en la cara cónica interior antes de alcanzar el 1,3×D requerido. En el tubo de referencia, el abocardado se superó sin fisuras. La correlación entre resultado de abocardado y resultado de explosión no es casual: ambos ensayos evalúan la misma propiedad —resistencia y ductilidad en dirección circunferencial— a distinto nivel de deformación. El abocardado lo hace en régimen plástico; el ensayo de explosión, en la frontera con la rotura.
Lo que el ensayo de abocardado no puede hacer es cuantificar la magnitud del problema ni identificar su causa. Para eso se necesita el análisis metalográfico que evalúa el nivel de inclusiones TiN en cadena, el tamaño de grano y la presencia de fisuras capilares. La combinación de abocardado como criba rápida y metalografía como diagnóstico causal cubre el ciclo de detección y corrección.
El ensayo de explosión como evaluación implícita de resistencia circunferencial
Las normas que regulan tubos sin costura de acero inoxidable para conducción de fluidos —como GB/T 14976—2012— especifican la resistencia mínima a tracción en dirección longitudinal. El ensayo de explosión, sin embargo, aplica presión interna uniforme: la tensión dominante resultante en la pared es circunferencial, no longitudinal. La norma no mide la resistencia circunferencial directamente, pero el ensayo de explosión la evalúa de forma implícita a través de la carga hidráulica.
Para el tubo Φ16×1 mm (D = 16 mm, d = 14 mm), la presión de ensayo de 73,1 MPa genera una tensión circunferencial en pared interior de 550 MPa —exactamente el mínimo de resistencia longitudinal normativo—. Si la resistencia circunferencial del tubo es inferior a ese valor —como ocurrió en el lote fallido, con 455 MPa—, el tubo rompe antes de alcanzar la presión de ensayo. El cálculo inverso lo confirma: 455 MPa de resistencia circunferencial equivale a una presión de rotura de 60,4 MPa, coincidente con el valor observado de 60,5 MPa.
Esta asimetría entre lo que la norma mide y lo que el ensayo evalúa es un punto ciego en la cualificación estándar de estos tubos. Un fabricante puede entregar un tubo que cumple cada uno de los requisitos normativos —resistencia longitudinal, alargamiento, composición química, tamaño de grano— y que falla el ensayo de explosión porque su resistencia circunferencial, que nadie midió, está por debajo del umbral crítico.
Optimización del ciclo de solubilización para control de grano
El tratamiento de solubilización tiene dos objetivos en el 022Cr19Ni10N: disolver los posibles carburos de cromo formados durante el procesado en frío —para restaurar la resistencia a la corrosión intergranular— y homogeneizar la microestructura austenítica. El tamaño de grano resultante depende de la temperatura y del tiempo de permanencia.
A mayor temperatura, más rápida es la disolución de los precipitados que actúan como anclas de borde de grano. Una vez disueltas esas anclas, los bordes de grano son móviles y el grano crece. Si la temperatura es excesiva o el tiempo es demasiado prolongado, el crecimiento de grano puede ser descontrolado y la distribución final heterogénea —zonas de grano fino coexistiendo con zonas anómalamente gruesas—. En el 022Cr19Ni10N con Ti residual elevado, los propios precipitados de TiN pueden actuar como anclas de borde de grano a temperaturas de solubilización convencionales, pero su efecto es inconsistente según la distribución local de los precipitados.
La práctica que produce resultados consistentes es definir una temperatura de solubilización en el rango específico del grado —suficiente para homogeneizar la microestructura deformada por la laminación—, con un tiempo mínimo necesario y un enfriamiento suficientemente rápido para evitar nueva precipitación. Un ciclo que produce de forma consistente grado de tamaño de grano entre 6,0 y 8,0 con variación de menos de un grado entre zonas del tubo proporciona márgenes de resistencia mecánica significativamente superiores a los que da un ciclo que apenas alcanza el mínimo normativo de grado 4,0.
En los equipos técnicos de SHUNFU Metal, la validación del ciclo de solubilización para lotes de tubo inoxidable austenítico con nitrógeno incluye la evaluación de tamaño de grano en al menos dos posiciones del tubo —extremo y zona central— como criterio de liberación del lote, no solo como dato del informe de calidad. Un ciclo que cumple en el extremo pero no en el centro del tubo produce propiedades mecánicas heterogéneas que el ensayo de tracción longitudinal —realizado en un extremo del tubo— no siempre detecta.
Criterios de calificación para tubos destinados a ensayos de presión límite
Cuando la presión de ensayo de explosión ha sido calculada usando el mínimo de resistencia normativa del material —como ocurre en el caso de este tubo Φ16×1 mm—, el margen de seguridad del diseño es exactamente cero. Cualquier reducción real de la resistencia circunferencial respecto al valor longitudinal medido lleva al tubo por debajo de la presión requerida.
En ese contexto, los criterios mínimos normativos no son suficientes para garantizar el resultado del ensayo. Los siguientes criterios adicionales constituyen una línea de calificación técnicamente fundada para este tipo de aplicación:
| Parámetro | Mínimo normativo | Criterio técnico recomendado | Justificación |
|---|---|---|---|
| Rm longitudinal | ≥ 550 MPa | ≥ 580 MPa (margen de 30 MPa) | Absorber variación por anisotropía y heterogeneidad |
| Rm circunferencial | No especificado | Medir en al menos 1 muestra/lote; valor mínimo acordado | Es la variable real evaluada en el ensayo de explosión |
| Tamaño de grano | ≥ Grado 4,0 | Grado 6,0–8,0, en dos zonas del tubo | Control de heterogeneidad, no solo de valor medio |
| Inclusiones TiN en cadena | No especificado | ≤ BT1,5TiN; excluir nivel BH | Evitar fisuras capilares en pared interior |
| Ti residual | No limitado | < 0,05 % (acordado con proveedor de tocho) | Limitar precipitación de TiN en la solidificación |
| Ensayo de abocardado | Según especificación | Aplicar como criba previa al ensayo de explosión | Detectar insuficiencia de plasticidad transversal |
Estos criterios no son exigencias normativas y deben acordarse entre fabricante y cliente en la especificación técnica del pedido. Su aplicación implica un mayor control en la selección del tocho, en el seguimiento del ciclo de solubilización y en la ejecución de ensayos adicionales no contemplados en la norma general. El coste de esos controles adicionales es sistemáticamente inferior al coste de un lote completo de tubos que no supera el ensayo de explosión tras todo el proceso de fabricación.
La lección que deja el análisis de este fallo no es que la norma sea insuficiente en general: la norma está diseñada para la aplicación general. Es que cuando el ensayo de aceptación coincide con la presión límite del material —porque el umbral de ensayo se calculó usando el mínimo normativo como resistencia de diseño—, los factores de anisotropía mecánica que la norma no evalúa explícitamente se convierten en los factores determinantes del resultado. En esa situación, conocer la resistencia circunferencial real del material —y no solo la longitudinal— es la diferencia entre un ensayo superado con margen y una rotura que ocurre 12 MPa antes de lo calculado.
