El Problema Crítico de la Fatiga en Aceros para Alta Temperatura

Imagina una pared interior de un recipiente a presión. Gas caliente golpeándola constantemente. Temperatura fluctuando. Presión subiendo y bajando. Cada ciclo deja una huella invisible en la microestructura del acero. Los aceros de primera generación para estas aplicaciones, como el PCrNi3MoV, presentaban un límite elástico de 836 MPa a temperatura ambiente. Números respetables. Pero a 700°C, ese mismo material apenas alcanzaba los 100 MPa. Una caída del 88% en capacidad de carga.

Esa degradación térmica provoca deformaciones plásticas acumulativas. El material se ablanda. Aparecen fenómenos de ablación y desprendimiento superficial. La vida útil a fatiga se desploma. En SHUNFU METAL hemos analizado cientos de componentes fallados procedentes de plantas industriales. El patrón se repite: grietas iniciadas en defectos superficiales, propagación acelerada por la baja resistencia a alta temperatura, fractura final catastrófica.

La respuesta de la industria metalúrgica llegó en forma de aceros de segunda generación. El acero 25Cr3Mo3NiNbZr, que denominaremos S1, incorporó elementos de aleación como Mo, V y Nb en proporciones optimizadas. Estos elementos forman carburos especiales que mantienen coherencia con la matriz a alta temperatura. El resultado fue un salto significativo: límite elástico de 300 MPa a 700°C y un módulo elástico un 50% superior al de sus predecesores.

Pero la industria no se detiene. Las exigencias crecen. Los equipos trabajan más cerca de sus límites. Por eso surgió la necesidad de desarrollar una tercera generación de estos aceros especiales. El acero 23CrNi2MoVNb, que llamaremos S2, representa el estado actual del arte en esta familia de materiales. Este artículo presenta un análisis comparativo exhaustivo entre ambas generaciones, con especial énfasis en el comportamiento a fatiga de bajo ciclo.

“La resistencia a fatiga no depende únicamente de la resistencia estática del material. La microestructura, el tamaño de grano, la naturaleza y distribución de los precipitados juegan roles determinantes en la capacidad del acero para soportar millones de ciclos de carga sin fallar.”

Metodología de Ensayo y Preparación de Materiales

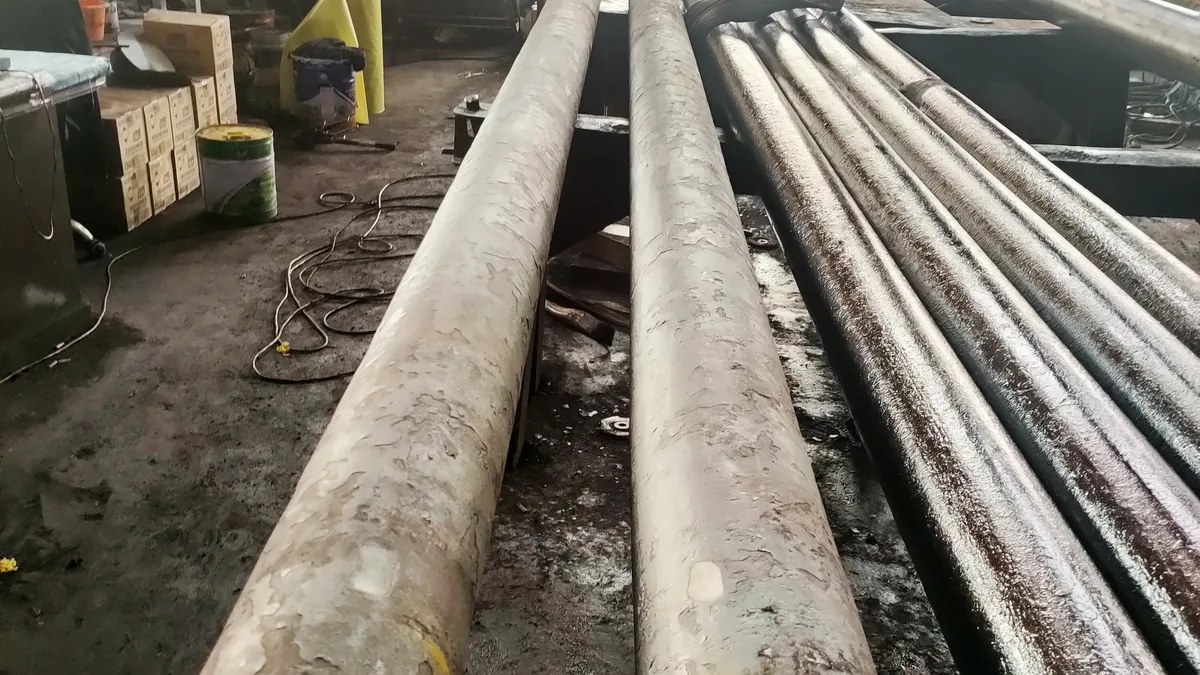

Los materiales objeto de estudio se obtuvieron mediante fusión en vacío, seguida de forjado hasta obtener barras cilíndricas de 80 mm de diámetro. El proceso de forjado comenzó a 1250°C y finalizó a 1000°C. Estas temperaturas no son arbitrarias. El inicio en caliente garantiza plasticidad suficiente para la deformación sin agrietamiento. El final controlado evita el crecimiento excesivo de grano durante el enfriamiento posterior.

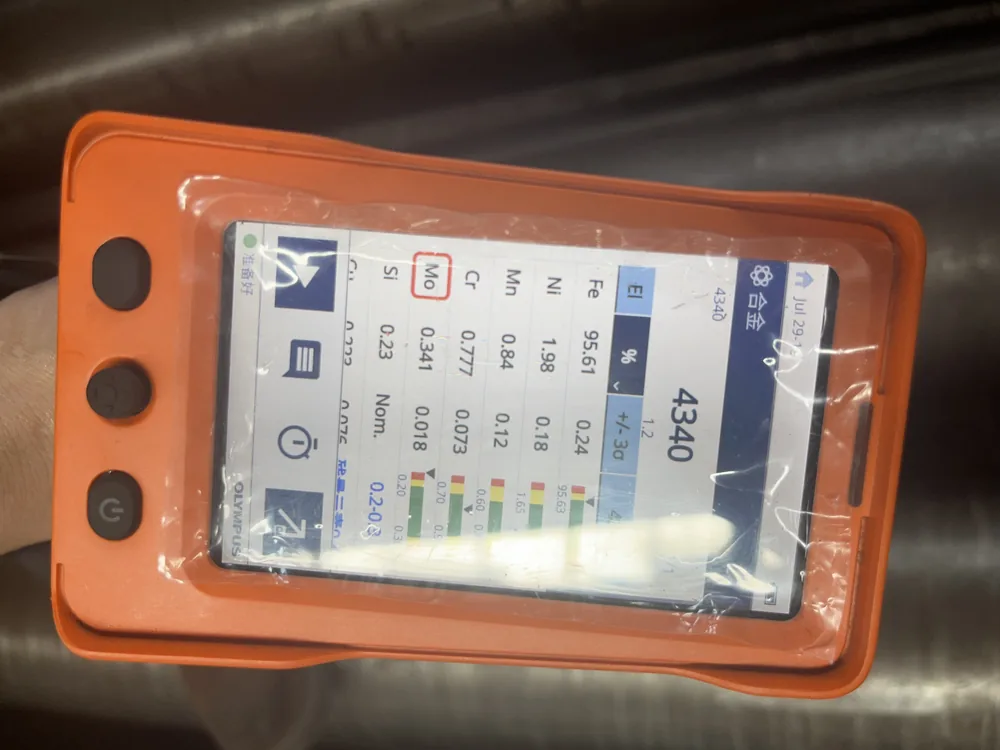

Composición Química de los Aceros Estudiados

La composición química marca diferencias fundamentales entre ambos aceros. El S2 incorpora mayores contenidos de Nb y V respecto al S1. Estos elementos, conocidos como microaleantes, cumplen funciones críticas durante el tratamiento térmico y el servicio posterior. Forman carburos nanométricos que anclan los límites de grano e impiden su crecimiento. También precipitan en el interior de los granos, obstaculizando el movimiento de dislocaciones.

Tratamientos Térmicos Optimizados

Cada acero recibió un tratamiento térmico específico, optimizado para maximizar la combinación de resistencia y tenacidad. El acero S2 se templó desde 1020°C durante 30 minutos con enfriamiento en aceite, seguido de revenido a 680°C durante 2 horas con enfriamiento en agua. El acero S1 requirió temperaturas ligeramente diferentes: temple desde 1050°C y revenido a 640°C, manteniendo los tiempos y medios de enfriamiento.

La diferencia de 30°C en la temperatura de austenización tiene consecuencias microestructurales importantes. Una temperatura más baja en el S2 limita la disolución de carburos primarios, preservando núcleos de precipitación para el revenido posterior. La temperatura de revenido más alta en el S2 favorece la precipitación secundaria y el alivio de tensiones internas, mejorando la ductilidad sin sacrificar excesivamente la dureza.

Protocolo de Ensayos de Fatiga

Los ensayos de fatiga de bajo ciclo se ejecutaron según la norma GB/T 15248-2008, equivalente funcional a las normas ASTM E606 e ISO 12106. Se utilizó una máquina servohistráulica MTS Landmark con capacidad de 250 kN, equipada con extensómetro cerámico de alta precisión. El control fue por deformación axial, con forma de onda triangular y relación de deformación R = -1, lo que significa ciclos completamente reversibles de tracción-compresión.

La velocidad de deformación se fijó en 0.006 s⁻¹, correspondiente a una frecuencia de carga de 0.0015 Hz. Esta frecuencia tan baja es característica de los ensayos de fatiga de bajo ciclo, donde las deformaciones plásticas son significativas y el material necesita tiempo para responder a cada inversión de carga. La temperatura ambiente se mantuvo alrededor de 25°C, monitorizando continuamente la superficie de la probeta para detectar cualquier calentamiento adiabático.

Para el análisis microestructural post-ensayo, las superficies de fractura se limpiaron por ultrasonidos en alcohol y se examinaron mediante microscopía electrónica de barrido (SEM) a 25 kV. Las muestras para microscopía electrónica de transmisión (TEM) se prepararon a partir de secciones próximas a la fractura, adelgazadas mecánicamente hasta 30-60 μm y posteriormente pulidas electrolíticamente mediante la técnica de doble jet. El equipo de expertos de SHUNFU METAL emplea protocolos similares en nuestras caracterizaciones de control de calidad.

Propiedades Mecánicas Comparativas

Los números hablan claro. El acero S2 supera sistemáticamente al S1 en todas las propiedades mecánicas evaluadas, tanto a temperatura ambiente como a 700°C. No se trata de mejoras marginales. Son saltos cuantitativos que redefinen las posibilidades de diseño estructural para recipientes a presión de alto rendimiento.

Rendimiento a Temperatura Ambiente

El incremento del 30% en límite elástico a temperatura ambiente es especialmente significativo. Este parámetro determina la carga máxima que el componente puede soportar sin sufrir deformación permanente. En recipientes a presión, donde las tolerancias dimensionales son críticas, un mayor límite elástico permite reducir espesores de pared o incrementar presiones de trabajo sin comprometer la integridad estructural.

Rendimiento a 700°C

A 700°C, las diferencias se amplifican. El límite elástico del S2 supera al del S1 en más del 44%. Esta mejora no es un accidente. Refleja la superior estabilidad térmica de los carburos nanométricos presentes en el S2, que mantienen su efecto reforzante incluso a temperaturas donde muchos otros precipitados se disuelven o coalescen perdiendo efectividad.

Microestructura Característica

Ambos aceros presentan microestructura martensítica de bajo carbono con morfología de listones. Los listones se agrupan en paquetes de diferentes orientaciones cristalográficas, creando una estructura jerárquica que contribuye a la resistencia y tenacidad del material. La observación metalográfica revela que ambas microestructuras son uniformes y libres de defectos macroscópicos como porosidades o inclusiones groseras.

En nuestro catálogo de aceros especiales, los aceros martensíticos de alta resistencia ocupan un lugar destacado precisamente por esta combinación de propiedades. La martensita de bajo carbono ofrece dureza elevada sin fragilidad excesiva, una característica difícil de conseguir con otras microestructuras.

Rendimiento a Fatiga de Bajo Ciclo

La fatiga de bajo ciclo ocurre cuando las amplitudes de deformación son suficientemente altas para producir deformación plástica en cada ciclo. Es el régimen de fatiga más agresivo, característico de componentes sometidos a arranques y paradas frecuentes, variaciones térmicas bruscas o sobrecargas periódicas. Los recipientes a presión especiales operan precisamente en este régimen durante gran parte de su vida útil.

La relación entre deformación y vida a fatiga se describe mediante la ecuación de Manson-Coffin, que descompone la deformación total en sus componentes elástica y plástica. Cada componente sigue una relación potencial con el número de ciclos hasta rotura. Los coeficientes de estas relaciones son parámetros intrínsecos del material que revelan su comportamiento bajo carga cíclica.

Parámetros de Fatiga Comparativos

El coeficiente de resistencia a fatiga (σ’f) cuantifica la capacidad del material para resistir tensiones cíclicas elevadas. Un valor de 1693 MPa para el S2 indica una resistencia excepcional. La literatura técnica establece que este parámetro suele situarse entre 1.5 y 2.0 veces la resistencia a tracción estática. Ambos aceros cumplen esta regla empírica, validando la coherencia de los resultados experimentales.

El coeficiente de resistencia cíclica (K’) refleja la estabilidad mecánica del material bajo cargas repetidas. Un valor mayor indica que el material mantiene mejor sus propiedades a lo largo de muchos ciclos de carga. El incremento del 18.69% observado en el S2 significa que este acero sufre menos degradación progresiva, manteniendo su capacidad portante durante más tiempo.

La vida de transición a fatiga (Nt) marca el número de ciclos donde la contribución de la deformación plástica iguala a la elástica. Por debajo de Nt, domina la fatiga de bajo ciclo controlada por plasticidad. Por encima, prevalece la fatiga de alto ciclo controlada por elasticidad. El mayor valor de Nt en el S2 indica que este material resiste mejor en el régimen de fatiga de bajo ciclo, precisamente donde las condiciones son más severas.

“Los datos experimentales confirman que el acero S2 presenta una resistencia a fatiga de bajo ciclo significativamente superior al S1. Esta mejora tiene implicaciones directas en la vida útil esperada de componentes críticos sometidos a condiciones de servicio severas.”

Análisis de Superficies de Fractura

Las superficies de fractura por fatiga cuentan historias. Cada marca, cada patrón, cada textura revela información sobre cómo y por qué falló el material. El análisis fractográfico mediante microscopía electrónica de barrido permite reconstruir la secuencia de eventos desde la iniciación de la grieta hasta la rotura final.

Zonas Características de la Fractura por Fatiga

Toda superficie de fractura por fatiga presenta tres zonas distintivas. La zona de iniciación es donde nace la grieta. Suele coincidir con defectos superficiales, inclusiones, marcas de mecanizado o concentradores de tensión geométricos. La zona de propagación muestra el avance progresivo de la grieta bajo carga cíclica. Finalmente, la zona de rotura rápida corresponde a la fractura final cuando la sección residual ya no soporta la carga aplicada.

En el acero S1, la observación microscópica reveló múltiples puntos de iniciación de grieta en la superficie de la probeta. Los defectos de mecanizado y las pequeñas inclusiones actuaron como concentradores de tensión donde la tensión local superó el límite elástico durante los ciclos de carga. La presencia de múltiples orígenes es desfavorable porque cada grieta que se inicia contribuye al daño total, reduciendo la vida útil del componente.

El acero S2 mostró un comportamiento diferente. La iniciación fue predominantemente superficial, pero con un único origen principal. Esta diferencia puede parecer menor, pero tiene consecuencias importantes. Una grieta única concentra todo el daño en una región específica, mientras que múltiples grietas debilitan simultáneamente varias zonas, acelerando el fallo global.

Estrías de Fatiga y Velocidad de Propagación

Las estrías de fatiga son marcas paralelas que quedan en la superficie de fractura durante la propagación de la grieta. Cada ciclo de carga avanza la grieta una pequeña distancia, dejando una estría. Medir la separación entre estrías permite estimar la velocidad de propagación de la grieta en esa zona.

Las mediciones estadísticas revelaron una diferencia notable entre ambos aceros. El espaciado medio de estrías en el S1 fue de 2.38 μm, mientras que en el S2 se redujo a 1.23 μm. Esta reducción del 48.32% indica que la grieta avanza casi a la mitad de velocidad en el S2 que en el S1 bajo condiciones de carga equivalentes. Una propagación más lenta significa más ciclos hasta alcanzar el tamaño crítico de grieta, es decir, mayor vida a fatiga.

El modo de fractura también difirió entre ambos materiales. El S1 exhibió fractura predominantemente intergranular, con las grietas propagándose a lo largo de los límites de grano. El S2 mostró un modo mixto intergranular-transgranular, donde la grieta alterna entre seguir límites de grano y atravesar el interior de los granos. El modo mixto es generalmente más favorable porque la grieta debe cambiar continuamente de dirección, consumiendo energía adicional en cada cambio.

Caracterización de Hoyuelos en la Zona de Rotura

La zona de rotura rápida presenta morfología de hoyuelos (dimples en inglés), característica de fractura dúctil. Los hoyuelos se forman por nucleación, crecimiento y coalescencia de microvacíos alrededor de inclusiones o precipitados. El tamaño y profundidad de los hoyuelos correlacionan con la ductilidad y tenacidad del material.

El análisis cuantitativo de 50 hoyuelos por material arrojó diámetros equivalentes medios de 34.71 μm para el S1 y 48.97 μm para el S2. Hoyuelos más grandes y profundos indican mayor capacidad de deformación plástica antes de la separación final, lo que se traduce en mejor tenacidad a fractura. El S2 demuestra así no solo mayor resistencia a la propagación de grietas, sino también mayor tolerancia al daño en la etapa final de fallo.

Microestructura y Mecanismos de Refuerzo

Entender por qué el S2 supera al S1 requiere examinar las diferencias microestructurales a escala nanométrica. Dos factores emergen como determinantes: el refinamiento del tamaño de grano y la naturaleza de los precipitados de carburo. Ambos operan sinérgicamente para mejorar tanto la resistencia estática como la resistencia a fatiga.

Refinamiento del Tamaño de Grano

La medición del tamaño de grano según la norma GB/T 6394-2017 reveló diferencias sustanciales. El acero S1 presenta un tamaño de grano correspondiente al grado 7, mientras que el S2 alcanza el grado 9.5. En la escala de tamaño de grano ASTM, cada incremento de un número representa aproximadamente una reducción del 50% en el área media de grano. Un salto de 2.5 grados significa que los granos del S2 son considerablemente más pequeños que los del S1.

El refinamiento de grano en el S2 se atribuye al mayor contenido de elementos microaleantes, particularmente Nb y V. Estos elementos forman carburos y carbonitruros estables a alta temperatura que precipitan preferentemente en los límites de grano durante el tratamiento térmico. Estos precipitados ejercen un efecto de anclaje (pinning) sobre los límites de grano, impidiendo su migración y el consiguiente crecimiento de grano.

Granos más pequeños implican mayor densidad de límites de grano por unidad de volumen. Cada límite de grano actúa como obstáculo al movimiento de dislocaciones. Cuando una dislocación alcanza un límite de grano, no puede atravesarlo directamente porque la orientación cristalográfica cambia. Debe acumularse tensión local hasta que se active una fuente de dislocaciones en el grano adyacente. Este mecanismo, conocido como endurecimiento Hall-Petch, es responsable de parte del incremento de resistencia observado.

Precipitados de Carburo: Tipo y Tamaño

El análisis de fases identificó diferencias significativas en la naturaleza de los carburos precipitados. El acero S1 contiene principalmente carburos tipo M₂C, M₆C y M₂₃C₆. El acero S2 presenta mayoritariamente carburos tipo MC y M₂C. Esta diferencia tiene consecuencias importantes para el comportamiento mecánico.

Los carburos MC y M₂C poseen excelente estabilidad térmica. Mantienen su estructura y tamaño incluso durante exposiciones prolongadas a alta temperatura. Los carburos M₆C y M₂₃C₆, por el contrario, tienden a coalescer (crecer a expensas de partículas vecinas) cuando se exponen a temperaturas elevadas, perdiendo efectividad como obstáculos al movimiento de dislocaciones.

El tamaño de los precipitados marca otra diferencia crucial. Los carburos M₂C del S1 tienen un tamaño medio de 18 nm, mientras que los del S2 miden solo 7.89 nm. Los carburos MC del S2 promedian 10.23 nm. Precipitados más pequeños, para una fracción volumétrica dada, implican mayor número de partículas por unidad de volumen y menor distancia entre ellas. Esto maximiza el efecto de endurecimiento por precipitación.

Interacción Dislocación-Precipitado bajo Carga Cíclica

Durante la fatiga, las dislocaciones se mueven repetidamente hacia adelante y hacia atrás siguiendo el ciclo de carga. Cada vez que una dislocación encuentra un precipitado, debe superarlo. Los mecanismos de superación dependen del tamaño y coherencia del precipitado. Para precipitados pequeños y coherentes, la dislocación puede cortarlos (mecanismo de cizallamiento). Para precipitados mayores o incoherentes, la dislocación debe rodearlos (mecanismo de Orowan).

Ambos mecanismos consumen energía. El cizallamiento requiere crear nuevas superficies dentro del precipitado y vencer la resistencia de su red cristalina. El bypass de Orowan deja anillos de dislocación alrededor de cada precipitado, aumentando la densidad de dislocaciones y el endurecimiento por deformación. En cualquier caso, la presencia de precipitados dispersos ralentiza la acumulación de deformación plástica cíclica, retrasando el daño por fatiga.

Los precipitados gruesos del S1 presentan una desventaja adicional. Su interfase con la matriz es más débil debido a la pérdida de coherencia cristalográfica. Bajo tensión cíclica, estas interfases pueden decohesionarse, nucleando microgrietas que aceleran el fallo. Los precipitados finos y coherentes del S2 evitan este problema, manteniendo su integridad estructural incluso tras millones de ciclos.

Implicaciones para Aplicaciones Industriales

Los resultados de esta investigación tienen consecuencias prácticas directas para el diseño y operación de recipientes a presión en condiciones severas. El acero S2 representa un avance generacional que permite extender intervalos de inspección, aumentar presiones de trabajo o reducir espesores de pared manteniendo los mismos márgenes de seguridad.

Beneficios en Términos de Diseño

El incremento del 30% en límite elástico a temperatura ambiente y del 44% a 700°C abre posibilidades de optimización significativas. Un diseñador podría reducir el espesor de pared de un recipiente manteniendo el mismo factor de seguridad, ahorrando material y peso. Alternativamente, podría mantener las dimensiones pero aumentar la presión de operación, incrementando la capacidad productiva del equipo.

La mejora en resistencia a fatiga es quizás más valiosa aún. Un coeficiente de resistencia a fatiga un 36% mayor se traduce en vidas útiles sustancialmente más largas bajo las mismas condiciones de operación. Para equipos donde el mantenimiento implica paradas costosas, esta extensión de vida representa ahorros operativos considerables.

Selección de Materiales Críticos

La selección del acero adecuado para recipientes a presión especiales requiere considerar múltiples factores: resistencia mecánica, comportamiento a alta temperatura, resistencia a fatiga, soldabilidad, disponibilidad y coste. Los aceros martensíticos de nueva generación como el S2 ocupan un nicho donde las prestaciones justifican el sobrecosto respecto a materiales convencionales.

En SHUNFU METAL asesoramos a clientes en la selección del material óptimo para cada aplicación. No siempre la opción más resistente es la mejor. A veces un acero de menor resistencia pero mejor soldabilidad resulta más económico en términos de coste total del componente fabricado. El análisis debe ser caso por caso, considerando todos los factores relevantes.

Tratamiento Térmico: Clave del Rendimiento

Los resultados excepcionales del S2 dependen críticamente del tratamiento térmico aplicado. Las temperaturas de austenización y revenido, los tiempos de mantenimiento y los medios de enfriamiento están optimizados para esta composición específica. Desviaciones del protocolo establecido pueden degradar significativamente las propiedades.

Este punto tiene implicaciones prácticas para fabricantes de componentes. El tratamiento térmico debe realizarse con equipos calibrados y control preciso de parámetros. La trazabilidad de cada lote es esencial para garantizar que el material instalado cumple las especificaciones de diseño. Los protocolos de control de calidad deben incluir verificación de propiedades mecánicas mediante ensayos destructivos de muestras testigo.

Perspectivas Futuras

La investigación en aceros martensíticos resistentes al calor continúa avanzando. Las direcciones actuales incluyen la optimización adicional de la química de aleación, el desarrollo de tratamientos termomecánicos que refinen aún más el tamaño de grano, y la exploración de técnicas de procesamiento avanzadas como la fabricación aditiva para geometrías complejas.

Para quienes necesitan soluciones disponibles hoy, los aceros tipo S2 representan la vanguardia comercial. Contactar con nuestros expertos es el primer paso para determinar si este tipo de material es adecuado para su aplicación específica. Cada proyecto tiene sus particularidades, y solo un análisis detallado permite identificar la solución óptima.

Puntos Clave del Estudio

El acero martensítico S2 (23CrNi2MoVNb) demuestra superioridad sistemática sobre el S1 (25Cr3Mo3NiNbZr) en resistencia mecánica tanto a temperatura ambiente como a 700°C, con incrementos del 11-30% y 28-44% respectivamente. Los parámetros de fatiga de bajo ciclo mejoran entre 12% y 36%, indicando mayor resistencia a la iniciación y propagación de grietas bajo carga cíclica.

Las mejoras se atribuyen al refinamiento del tamaño de grano (grado 9.5 vs 7) y a la presencia de carburos nanométricos MC y M₂C térmicamente estables, con tamaños medios inferiores a 11 nm. Estos precipitados finos anclan dislocaciones y límites de grano, retardando la acumulación de daño por fatiga.

Para aplicaciones en recipientes a presión especiales donde la fatiga térmica y mecánica limita la vida útil, el S2 ofrece ventajas tangibles que justifican su consideración en proyectos de ingeniería críticos.
