Tipos Básicos de Fractura Metálica

La fractura metálica no sigue un patrón único. Igual que una enfermedad puede tener múltiples causas, el metal “se rompe” de maneras distintas dependiendo de las condiciones. La práctica demuestra que casi todas las fracturas atraviesan dos etapas: la formación de la grieta (nucleación) y su propagación. Los mecanismos microscópicos, las manifestaciones macroscópicas y las formas de tensión varían en cada caso.

Los metalurgistas clasifican las fracturas desde múltiples ángulos. Cada sistema de clasificación revela información diferente sobre el fallo. Conocer estas categorías permite identificar rápidamente qué ocurrió y, más importante aún, cómo evitar que vuelva a ocurrir.

Las cinco clasificaciones principales son: por grado de deformación plástica previa, por trayectoria de la grieta a través de la microestructura, por tipo de tensión aplicada, por naturaleza de la carga, y por mecanismo de fractura bajo carga estática. Vamos a examinar cada una con el nivel de detalle que requiere un profesional de la industria.

Clasificación por Deformación Plástica: Dúctil vs. Frágil

Fractura Dúctil

La fractura dúctil ocurre cuando el metal experimenta deformación plástica visible antes de romperse. El material absorbe energía considerable durante el proceso. Es una fractura de alta energía que supera el límite de fluencia del material.

¿Cómo se ve? Es un proceso de desgarro lento. La grieta avanza consumiendo energía en cada paso. La superficie de fractura queda paralela a la tensión de corte máxima, formando un ángulo aproximado de 45° con la tensión principal. A simple vista o con lupa, la superficie aparece fibrosa y de color gris mate. Esa textura fibrosa resulta de la expansión continua de microgrietas y su interconexión durante la deformación plástica. El color opaco se debe a la baja capacidad de reflexión de luz de esta superficie irregular.

La fractura dúctil tiene una ventaja crucial: avisa antes de ocurrir. La deformación visible alerta al operador. Los accidentes graves rara vez provienen de fracturas dúctiles porque hay tiempo para detectar el problema. Un ejemplo típico es el cañón de arma que muestra deformación antes del fallo completo.

La prevención de fractura dúctil depende de controlar la composición y microestructura del material, optimizar el diseño estructural para reducir concentraciones de tensión, y evitar sobrecargas. Se recomienda seleccionar aleaciones de alta pureza con grano fino, eliminar inclusiones y fases secundarias, usar transiciones suaves en el diseño, aplicar tratamientos térmicos para eliminar tensiones residuales, y mantener las cargas dentro del rango seguro de plasticidad del material.

Fractura Frágil

La fractura frágil es el enemigo silencioso. Ocurre de repente, sin deformación previa visible, sin advertencia. Por eso es tan peligrosa. La historia industrial está plagada de desastres causados por fractura frágil: petroleros que se partieron en dos en aguas frías, puentes que colapsaron sin aviso, recipientes a presión en plantas nucleares que fallaron catastróficamente.

Las características distintivas de la fractura frágil son: ocurrencia repentina sin señales previas, tensiones de trabajo muy inferiores a la resistencia a la fluencia del material, origen siempre en defectos macroscópicos internos, y tendencia aumentada con la disminución de temperatura. La superficie de fractura es plana y brillante, perpendicular a la tensión normal. Frecuentemente muestra patrones de chevron o líneas radiales que apuntan hacia el origen de la grieta.

Técnicamente, incluso la fractura frágil implica una mínima deformación plástica. El criterio convencional establece que si la reducción de área de una probeta lisa de tracción es menor al 5%, se considera fractura frágil y el material se clasifica como frágil. Si supera ese valor, es dúctil. Pero esta clasificación depende de las condiciones. El mismo material puede comportarse de forma dúctil o frágil según la temperatura, la velocidad de carga y el estado de tensiones.

Para consultas sobre selección de materiales resistentes a fractura frágil, los especialistas de nuestro equipo técnico pueden orientarle sobre las opciones más adecuadas para su aplicación específica.

La prevención de fractura frágil requiere seleccionar materiales con temperatura de transición dúctil-frágil baja, o garantizar que la temperatura de servicio supere ese punto crítico. Es esencial refinar el tamaño de grano para aumentar la tenacidad, evitar entallas agudas o fuentes de grietas, controlar la velocidad de enfriamiento durante procesamiento y soldadura, aplicar tratamientos térmicos de revenido cuando sea necesario, y evitar cargas de alta velocidad o impacto a bajas temperaturas.

Clasificación por Trayectoria: Transgranular e Intergranular

En metales policristalinos, la grieta puede elegir dos caminos: atravesar los granos o rodearlos siguiendo los límites de grano. Esta distinción es fundamental porque revela diferentes mecanismos de fallo y requiere estrategias de prevención distintas.

Fractura Transgranular

La fractura transgranular atraviesa el interior de los granos cristalinos. Desde el punto de vista macroscópico, puede ser tanto dúctil como frágil. La grieta ignora los límites de grano y sigue el camino de menor resistencia a través de la estructura cristalina.

La prevención se centra en aumentar la resistencia interna del grano contra la propagación de grietas. Las medidas incluyen: optimizar la composición de aleación y el tratamiento térmico para mejorar la resistencia y uniformidad del grano, reducir fases frágiles, precipitados o inclusiones que actúan como nucleadores de grietas, refinar el tamaño de grano para mejorar la coordinación de deformación entre granos, controlar la orientación cristalográfica (textura) para reducir la concentración de deslizamiento, evitar altas tensiones o cargas cíclicas especialmente en orientaciones con sistemas de deslizamiento activos, y aplicar tratamientos superficiales como granallado para introducir tensiones compresivas que retarden la nucleación y propagación de grietas transgranulares.

Fractura Intergranular

La fractura intergranular sigue los límites de grano. Es mayoritariamente frágil. Ocurre cuando una capa fina de fase frágil secundaria o inclusiones destruye la continuidad del límite de grano, o cuando elementos de impureza segregan hacia los límites.

La corrosión bajo tensión, la fragilización por hidrógeno, la fragilidad de revenido, las grietas de temple y las grietas de rectificado son típicamente fracturas intergranulares. A alta temperatura, muchos metales transicionan de fractura transgranular a intergranular. La superficie de fractura intergranular tiene aspecto de “azúcar cristalizado” o “terrón de azúcar”. Si el grano es muy fino, esta morfología no es visible a simple vista; la superficie aparece cristalina, más brillante que una fractura fibrosa pero más opaca que una fractura puramente frágil debido a su menor capacidad de reflexión. Ambos tipos de fractura pueden ocurrir simultáneamente en el mismo componente.

La prevención de fractura intergranular requiere fortalecer y estabilizar los límites de grano. Las medidas principales incluyen: optimizar la composición de aleación para reducir la segregación de elementos perjudiciales como azufre y fósforo hacia los límites, y añadir elementos beneficiosos como boro o circonio para fortalecer los límites; controlar el tratamiento térmico para evitar la precipitación de fases frágiles o la formación de películas continuas en los límites; evitar servicio prolongado a alta temperatura para suprimir la formación de cavidades y el daño por fluencia en los límites; aplicar medidas protectoras en ambientes corrosivos como recubrimientos o tratamientos de pasivación; y reducir las tensiones de tracción y residuales para minimizar la nucleación y propagación de grietas intergranulares.

Clasificación por Tipo de Tensión

Esta clasificación adopta una perspectiva mecánica. Se enfoca en el tipo de tensión dominante durante la fractura y la relación espacial entre la superficie de fractura y la dirección de la tensión. Diferentes modos de aplicación de tensión producen diferentes patrones de propagación de grietas, morfologías de fractura y niveles de peligrosidad.

Fractura en Modo de Apertura (Modo I)

La tensión actúa perpendicular a la superficie de la grieta, abriéndola en dirección normal. Es el modo más común y también el más peligroso. La fractura es causada principalmente por tensiones de tracción. La punta de la grieta se abre con una clara “separación por tracción”. La dirección de propagación es generalmente perpendicular a la tensión principal. En materiales frágiles aparecen superficies de clivaje o cuasi-clivaje. En materiales dúctiles se observa fractura tipo copa-cono con cavidades de coalescencia (dimples).

Fractura por Deslizamiento (Modo II)

La tensión actúa paralela a la superficie de la grieta y perpendicular al frente de grieta, causando deslizamiento cortante en el plano. La tensión dominante es cortante en el plano. Las dos superficies de la grieta deslizan una respecto a la otra. Es menos común en metales puros y más frecuente en materiales frágiles o estructuras bajo carga compleja. Se observan marcas de deslizamiento paralelas, a veces acompañadas de microescalones o desgarros locales.

Fractura por Desgarro (Modo III)

La tensión actúa a lo largo de la superficie de la grieta y paralela al frente de grieta, causando desgarro cortante fuera del plano. La tensión dominante es cortante fuera del plano. Las dos superficies de la grieta se deslizan en direcciones opuestas a lo largo del frente, causando apertura en espiral. Aparece con frecuencia bajo estados de tensión tridimensionales complejos. La superficie de fractura muestra típicamente morfología de torsión espiral. La dirección de propagación es difícil de predecir y el potencial destructivo es alto.

En la práctica ingenieril, la gran mayoría de las fracturas no son de un solo modo, sino combinaciones de dos o tres modos básicos formando “fractura de modo mixto”.

Clasificación por Naturaleza de la Carga

La fractura metálica no ocurre sin tensión. Diferentes tipos de carga generan diferentes estados de tensión en el material, produciendo distintos procesos de fractura. Según el modo de aplicación de carga, su duración, patrón de variación y origen de la tensión, las fracturas metálicas se clasifican en varias categorías.

Fractura bajo Carga Estática

El material fractura bajo carga externa constante o que cambia lentamente. La carga actúa durante un tiempo prolongado pero no varía drásticamente. La fractura es generalmente un fallo único. Cuando la tensión supera la resistencia última del material, las microgrietas nuclean en zonas de concentración de tensión local, se expanden formando grietas macroscópicas y se propagan inestablemente hasta la fractura. Si el material tiene alta tenacidad, la fractura es dúctil. Si es frágil o la temperatura es baja, la fractura es frágil.

Fractura por Impacto

El material recibe una carga violenta en un tiempo muy corto, típicamente en escala de milisegundos, causando fallo instantáneo. La carga tiene alta velocidad de deformación. El comportamiento del material difiere del caso estático, generalmente aumentando su fragilidad. La grieta se propaga instantáneamente de forma inestable. La alta velocidad de carga dinámica no permite al material absorber la energía plásticamente. La concentración de tensión dinámica causa destrucción local. El proceso viene acompañado de liberación de energía de deformación elástica y la fractura es violenta.

Los métodos de prueba incluyen el ensayo de impacto Charpy, el ensayo Izod y pruebas de tenacidad a la fractura dinámica. La superficie de fractura es brillante, plana, con características frágiles evidentes, sin estricción visible ni deformación plástica.

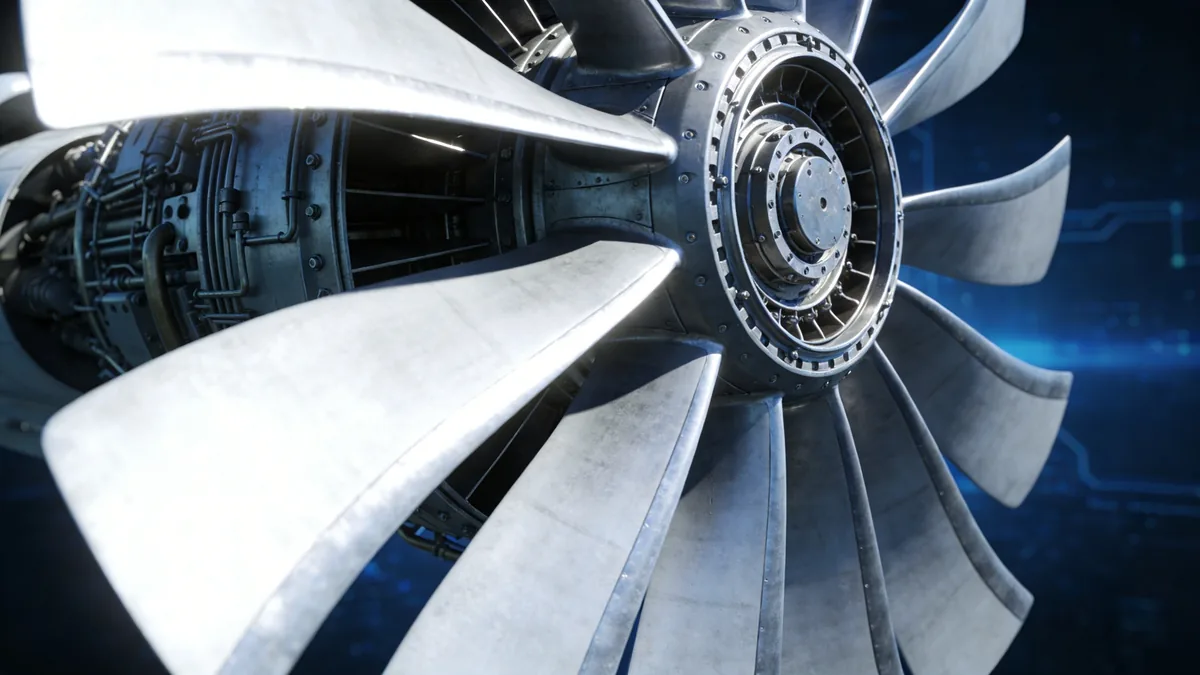

Fractura por Fatiga

La fractura ocurre bajo tensiones alternantes inferiores a la resistencia a la fractura del material. Es una fractura frágil que frecuentemente muestra estrías de fatiga como característica típica. La forma del ciclo de tensión puede ser completamente reversible, simétrico o asimétrico. La amplitud de tensión, la tensión media y la relación de carga (R = σ_min/σ_max) afectan la vida de fatiga. Muchos ciclos llevan a la iniciación de grieta, propagación estable y finalmente fractura instantánea.

El mecanismo microscópico involucra bandas de deslizamiento persistentes que se forman repetidamente dentro de los granos. La acumulación de dislocaciones causa nucleación de microgrietas en las intersecciones de bandas de deslizamiento. La propagación de grietas está estrechamente relacionada con la orientación del grano, el ambiente y la frecuencia de carga. Los tipos incluyen: fatiga de alto ciclo (N_f > 10⁴) dominada por comportamiento elástico con ciclos de baja tensión; fatiga de bajo ciclo (N_f < 10⁴) con deformación plástica significativa y macrodeformación visible; y fatiga de muy alto ciclo (>10⁷) donde el origen de la grieta se traslada al interior del material, típicamente en inclusiones.

Para proyectos que requieren aceros con alta resistencia a fatiga, nuestro catálogo incluye grados especialmente diseñados para aplicaciones cíclicas exigentes.

Fractura por Fluencia

El material experimenta deformación permanente dependiente del tiempo y eventual fractura bajo alta temperatura (típicamente >0.4 Tₘ, donde Tₘ es el punto de fusión) y tensión constante prolongada, debido a mecanismos de difusión atómica y deslizamiento de límites de grano. El nivel de tensión puede estar muy por debajo del límite de fluencia. La alta temperatura acelera la difusión y el deslizamiento, llevando a la formación y conexión de cavidades en los límites de grano.

El mecanismo de fluencia tiene tres etapas: etapa inicial con velocidad de fluencia decreciente, etapa estable con fluencia lenta lineal (etapa principal), y etapa de aceleración con acumulación de cavidades y formación de grietas intergranulares hasta la fractura. La superficie de fractura muestra propagación a lo largo de límites de grano, numerosas cavidades (microporos), características intergranulares, y frecuentemente abombamiento en materiales de pared gruesa.

Fractura por Corrosión Bajo Tensión

Bajo la acción combinada de tensión de tracción (incluyendo tensiones residuales) y medios ambientales específicos (como Cl⁻, NaOH, H₂S), se forman grietas intergranulares o transgranulares. Es un fenómeno típico de agrietamiento inducido por el ambiente. Se forman microgrietas en la superficie del material. El medio corrosivo destruye la película pasiva en la punta de la grieta. La concentración de tensión acelera la propagación de la punta de la grieta, llevando a crecimiento estable de microgrietas hasta fractura inestable.

Los tipos incluyen: corrosión bajo tensión por disolución anódica (como acero inoxidable en Cl⁻), corrosión bajo tensión por fragilización por hidrógeno (como aceros de alta resistencia en ambiente H₂), y materiales sensibles a entallas que son más susceptibles. La superficie de fractura muestra trayectorias intergranulares o transgranulares, frecuentemente morfología de grietas dendríticas, y grietas que se originan en depresiones superficiales, rayaduras o bordes de soldadura.

Mecanismos bajo Carga Estática: Cizalladura y Clivaje

Fractura por Cizalladura

La fractura por cizalladura ocurre cuando el material desliza a lo largo de planos de deslizamiento bajo tensión cortante. Se divide en deslizamiento puro (fractura por cizalla pura) y fractura por coalescencia de microporos. Los metales puros, especialmente los monocristales, frecuentemente producen fractura por cizalla pura, con superficies de fractura en forma de cuña afilada o punta de cuchillo, resultado de flujo por deslizamiento puro. Los materiales metálicos de ingeniería comunes generalmente producen fractura por coalescencia de microporos, como la fractura de acero de bajo carbono a temperatura ambiente bajo tracción. Este tipo de fractura ocurre por nucleación, crecimiento y coalescencia de microporos que separan el material.

La prevención de fractura por cizalladura debe enfocarse en reducir la concentración de tensión cortante y aumentar la resistencia al corte del material. Las medidas principales incluyen: optimizar el diseño estructural evitando secciones débiles y cambios geométricos abruptos, especialmente en componentes sometidos a corte como chaveteros y agujeros de pernos donde se deben usar transiciones suaves; seleccionar materiales con buena tenacidad y resistencia al corte; mejorar la uniformidad microestructural mediante tratamiento térmico apropiado para prevenir la precipitación de fases frágiles que causen fallo local; controlar la formación de defectos superficiales como entallas y rayaduras durante el procesamiento; y establecer diseños redundantes o estructuras de refuerzo bajo condiciones de alta carga cortante para retardar la propagación de fallo local hacia fractura total.

Fractura por Clivaje

La fractura por clivaje es una fractura transgranular que ocurre en materiales metálicos bajo ciertas condiciones (como baja temperatura), cuando la tensión normal aplicada alcanza un valor crítico, propagándose a muy alta velocidad a lo largo de planos cristalográficos específicos llamados planos de clivaje. Los planos de clivaje son generalmente planos de índice bajo o planos de mínima energía superficial.

Como muestra la tabla, solo los metales BCC y HCP producen fractura por clivaje. Los metales FCC no la presentan. Esto se debe a que las bandas de deslizamiento deben ser muy estrechas para que las dislocaciones apiladas creen suficiente concentración de tensión en sus extremos para nuclear grietas. Pero los metales FCC generan fácilmente deslizamiento múltiple, fragmentando las bandas de deslizamiento, embotando las puntas y reduciendo la concentración de tensión. Teóricamente, los metales FCC no deberían presentar fractura por clivaje. Sin embargo, bajo condiciones muy severas, incluso los metales FCC pueden sufrir daño por clivaje.

Normalmente la fractura por clivaje es frágil. Pero a veces muestra cierta deformación plástica antes de la fractura. Por tanto, fractura por clivaje y fractura frágil no son sinónimos: el primero se refiere al mecanismo de fractura, el segundo a la morfología macroscópica.

La prevención de fractura por clivaje debe enfocarse en suprimir la propagación rápida de grietas a lo largo de planos cristalográficos de baja energía. Las medidas principales incluyen: refinar el tamaño de grano para aumentar la resistencia al desvío en la trayectoria de la grieta (según la relación Hall-Petch), reduciendo la probabilidad de propagación en línea recta; evitar que el material trabaje a baja temperatura, alta velocidad de deformación o bajo tensión de tracción triaxial, asegurando que la temperatura de uso supere la temperatura de transición dúctil-frágil; controlar los elementos de aleación y el tratamiento térmico para reducir la precipitación o segregación de fases frágiles; reducir la concentración de tensión en el diseño estructural usando transiciones con radio; e introducir tensiones residuales de compresión mediante granallado para aumentar efectivamente la resistencia a la nucleación de grietas y retardar el daño por clivaje.

Análisis Fractográfico: Metodología Práctica

La superficie natural de una pieza después de la fractura se llama superficie de fractura o fractografía. Dado que las grietas en materiales metálicos siempre se propagan por el camino de menor resistencia, la superficie de fractura generalmente marca la ubicación del rendimiento más débil o de mayor tensión del material. El análisis fractográfico utiliza métodos modernos de análisis macro y microscópico para observar y analizar la morfología de la superficie de la pieza o probeta fracturada, comprender los modos y características de fractura del material, y analizar los mecanismos de fractura y su relación con las propiedades del material.

La morfología de la fractura se divide generalmente en macroscópica y microscópica según las herramientas de análisis y el rango de observación. La fractografía macroscópica refleja la visión general de la fractura, mientras que la fractografía microscópica revela la esencia de la fractura. Cada una tiene sus características y deben complementarse mutuamente.

Al analizar fractografías macro y microscópicas, generalmente se incluyen seis aspectos principales. El color de la superficie de fractura: la presencia de colores de oxidación indica la temperatura de servicio; los colores de productos de corrosión indican el tipo y grado de corrosión; los colores de inclusiones metalúrgicas indican la influencia de factores metalúrgicos; el brillo diferente de las zonas de fatiga indica la ubicación del origen. La rugosidad superficial: indica la magnitud de la tensión aplicada y permite evaluar cualitativamente el tamaño de grano y la velocidad de propagación de grietas; la presencia de pequeñas facetas reflectantes indica la calidad metalúrgica y la cantidad de impurezas. Los patrones de la fractura: las líneas de playa visibles macroscópicamente o las estrías de fatiga microscópicamente indican fractura por fatiga; los escalones en fracturas de fatiga indican la magnitud de la tensión alternante; las crestas de desgarro radiales o patrones de chevron caracterizan materiales frágiles o fractura por carga de alta velocidad; las superficies fibrosas o de textura aterciopelada caracterizan fractura dúctil.

Las características del borde de la fractura: permiten determinar la ubicación del origen de fatiga; el estado de los labios de corte indica el estado de tensión de la pieza y el grado de deformación plástica del material. La ubicación de la fractura: según la posición en el componente, se analiza la forma de carga, el grado de concentración de tensión y las características ambientales para ayudar a determinar la naturaleza y causa de la fractura. La morfología microscópica y características: incluyendo forma y tamaño de dimples, escalones de clivaje, patrones de río, bandas de deslizamiento, número y anchura de estrías de fatiga, naturaleza y espesor de óxidos, forma y tamaño de inclusiones, y tamaño de grano.

Métodos de Análisis de Fractografía

El análisis macroscópico de fractografía utiliza el ojo desnudo, lupas y microscopios estereoscópicos de bajo aumento. Mediante la observación del color superficial, la rugosidad, las características morfológicas macroscópicas y las huellas de deformación macroscópica de la fractura, se determina la naturaleza de la fractura, la ubicación del origen de la grieta, el proceso y dirección de propagación, el estado de tensión y los efectos del medio ambiente. Se utilizan cámaras de bajo aumento (0.5x-20x) y microscopios estereoscópicos de bajo aumento (4x-100x) para observar y fotografiar las características morfológicas macroscópicas de toda la fractura, permitiendo el análisis preliminar de la naturaleza básica y el proceso completo de fractura del material, proporcionando pistas para observación a mayor aumento y análisis profundo.

Durante el análisis macroscópico de fractografía, debido a la rugosidad de la superficie de fractura, se utiliza típicamente iluminación oblicua de fuente única para obtener buenas imágenes, generalmente con ángulo de inclinación de 30°-45°. Para evitar que las áreas de alto contraste entre zonas elevadas y hundidas causen demasiada diferencia de brillo y distorsión, se puede agregar una fuente de luz auxiliar de menor brillo para mejores resultados.

El análisis microscópico se basa en el análisis macroscópico, utilizando otras herramientas analíticas para observar la morfología microscópica de la fractura, investigar más el proceso de formación y propagación de grietas y sus causas, y revelar la relación entre la estructura del material y el comportamiento mecánico. Solo combinando el análisis macro con el microscópico se puede obtener una comprensión más profunda y completa del comportamiento mecánico del material.

Las principales herramientas analíticas para análisis fractográfico microscópico incluyen microscopios ópticos, microscopios electrónicos de barrido, microscopios electrónicos de transmisión y espectrómetros de energía dispersiva. Cada uno tiene sus características y deben usarse en combinación para el análisis fractográfico.

El microscopio electrónico de barrido (SEM) tiene las siguientes ventajas sobre los microscopios ópticos y electrónicos de transmisión: gran profundidad de campo focal, permitiendo estudiar superficies rugosas y obtener imágenes claras; magnificación continua desde unas pocas veces hasta cien mil veces; capacidad de observar características tridimensionales con imágenes claras y fuerte sensación de profundidad; preparación de muestras simple, observación directa de fracturas sin necesidad de réplicas, evitando artefactos; combinado con espectrómetro de energía dispersiva, permite detectar directa y cuantitativamente los tipos y contenidos de elementos en microáreas de la superficie de la muestra; resolución generalmente del orden de nanómetros.

Protección y Limpieza de Fracturas

Proteger la limpieza e integridad de la fractura es un paso crítico en el análisis fractográfico. Si la superficie de fractura sufre daño mecánico externo o corrosión química, se destruyen o enmascaran las características originales de la morfología superficial, afectando directamente la calidad y precisión del análisis, e incluso llevando a conclusiones erróneas. Por tanto, las probetas o piezas fracturadas que no se inspeccionan inmediatamente deben almacenarse y protegerse lo antes posible para prevenir contaminación ambiental y daño accidental.

El mejor método de almacenamiento en laboratorio es guardar las fracturas directamente en un desecador o en un contenedor plástico con desecante. Al recoger fracturas del campo, la superficie de fractura debe cubrirse con un paño suave y limpio sin pelusa antes del transporte. Si hay adherencias sueltas en la superficie, deben retirarse previamente y guardarse para análisis. Para piezas fracturadas que requieren transporte de larga distancia o almacenamiento prolongado, además de sellarlas en bolsas de plástico con gel de sílice, frecuentemente se usan recubrimientos superficiales protectores que deben prevenir la corrosión y ser fáciles de lavar, como aceite antioxidante de alta calidad o barniz acrílico.

Morfología Macroscópica de Superficies de Fractura

Fracturas bajo Carga Estática

La fractura dúctil de una probeta cilíndrica lisa de tracción generalmente tiene aspecto fibroso, compuesta de tres regiones: zona fibrosa, zona radial y labio de corte, los llamados tres elementos característicos de la fractura. La zona fibrosa es donde se inicia la grieta, la zona radial muestra propagación rápida con líneas que irradian hacia afuera, y el labio de corte representa la fractura final por cortante a 45° en la periferia.

Para probetas cilíndricas con entalla, debido a la concentración de tensión en la entalla, la grieta se produce directamente en la entalla o en su raíz. La zona fibrosa se distribuye a lo largo de la circunferencia. La grieta se propagará desde allí hacia el interior de la probeta. Si la entalla es roma, la grieta aún puede formarse primero en el centro de la probeta. Pero debido a la restricción de la entalla en la superficie externa, la formación del labio de corte se suprime significativamente. La zona de fractura final es generalmente mucho más rugosa que otras partes de la superficie de fractura.

Para probetas rectangulares o placas sin entalla, la fractura también tiene tres regiones como las probetas cilíndricas, pero la forma difiere debido a la geometría diferente. En probetas cuadradas, la ubicación del origen de la grieta es simétrica respecto a la superficie y la zona fibrosa es circular. Pero en probetas planas rectangulares, la zona fibrosa central se vuelve elíptica y la zona radial se convierte en un patrón de chevron. Esto se debe al cambio en la geometría que hace que la grieta se propague principalmente en dirección del ancho. La punta del patrón de chevron señala hacia el origen de la grieta. La zona de fractura final sigue siendo el labio de corte.

El espesor de la probeta tiene un gran efecto en la morfología de la fractura. Cuando el espesor disminuye, el área del labio de corte aumenta y la zona radial se reduce. Para probetas de placa relativamente delgadas, la fractura es completamente por corte. Esta es la fractura tipo corte causada por condiciones de tensión plana.

Fracturas por Impacto

Generalmente, las tres regiones que aparecen en fracturas de tracción también aparecen en fracturas por impacto. La grieta se forma primero cerca de la entalla, luego aparecen la zona fibrosa, la zona radial y el labio de corte. El labio de corte se distribuye a lo largo de los otros tres lados sin entalla. El límite entre la zona fibrosa y la zona radial o el labio de corte frecuentemente tiene forma de arco.

Otra característica de las fracturas por impacto es que, bajo el golpe del péndulo, el lado con la entalla en V está bajo tensión de tracción mientras que el lado opuesto está bajo tensión de compresión. En toda la sección transversal, la dirección de la fuerza difiere. Cuando la zona radial bajo tensión de tracción entra en la zona de compresión, puede desaparecer y reaparecer en la zona fibrosa. Así aparece una morfología de fractura con zona fibrosa en ambos lados de la zona radial simultáneamente. Si la plasticidad del material es suficientemente buena, la zona radial desaparece completamente y solo quedan la zona fibrosa y el labio de corte.

La temperatura tiene un gran efecto en el área relativa de cada zona en la fractura por impacto. Con la disminución de la temperatura de prueba, el área de la zona fibrosa cae abruptamente y el área de la zona radial aumenta abruptamente, y el material transiciona rápidamente de dúctil a frágil. Esta temperatura de transición se llama temperatura de transición frágil. En ingeniería se utilizan diferentes métodos y criterios para determinarla, sirviendo como medida de seguridad para piezas o estructuras bajo condiciones de trabajo.

Fracturas por Fatiga

La fractura típica por fatiga se divide en tres regiones según el proceso de fractura: zona de origen de fatiga, zona de propagación de grieta de fatiga y zona de fractura instantánea. La zona de origen muestra dónde comenzó la grieta, típicamente en un concentrador de tensión. La zona de propagación muestra patrones de líneas de playa (beach marks) que registran el historial de propagación de la grieta. La zona de fractura instantánea muestra características dúctiles o frágiles dependiendo del material.

Las líneas de playa son círculos concéntricos que rodean el origen de fatiga. Son la característica macroscópica más distintiva de la fractura por fatiga. Cada línea representa un período de carga diferente o un cambio en las condiciones de carga. La textura fina de la zona de origen contrasta con el patrón ondulado de la zona de propagación y la rugosidad de la zona de fractura final.

Fracturas Intergranulares

La existencia de límites de grano normalmente fortalece los materiales metálicos. Pero bajo ciertas circunstancias, los límites de grano se convierten en fuentes únicas de debilidad, permitiendo que las grietas se propaguen a lo largo de ellos y causando fractura intergranular. La fractura intergranular siempre está asociada con una disminución significativa de ciertas propiedades mecánicas como elongación, reducción de área, tenacidad y tenacidad a la fractura.

La fractura intergranular es principalmente frágil, con superficies de fractura que muestran aspecto de “terrón de azúcar” o “azúcar cristalizado”. Esta morfología facetada resulta de la separación a lo largo de las caras de los granos individuales. La apariencia brillante pero granular es característica de este modo de fractura.

Características Microscópicas de Fractura por Fatiga

La propagación de grietas de fatiga puede dividirse en dos etapas. Etapa I: una vez que el núcleo de la grieta de fatiga se forma en la superficie de la probeta en bandas de deslizamiento o defectos (como inclusiones, marcas de herramienta) o en límites de grano, inmediatamente se extiende hacia el interior del metal a lo largo de la banda de deslizamiento del plano de deslizamiento principal. La orientación de este plano de deslizamiento forma aproximadamente un ángulo de 45° con la tensión normal. La grieta de Etapa I siempre se propaga a lo largo del plano de deslizamiento en la dirección de máxima tensión cortante.

Etapa II: después de propagarse una cierta distancia en el modo de Etapa I (del orden de 10⁻¹mm), la grieta cambia de dirección y se propaga perpendicular a la tensión normal. En este punto, la tensión normal tiene una influencia importante en la propagación de la grieta.

Características de la Etapa I

La morfología macroscópica de la propagación de grieta de fatiga en Etapa I puede dividirse en dos tipos. El primer tipo es una fractura plana. Dado que la grieta se propaga estrictamente a lo largo de un plano de deslizamiento dentro del grano en esta etapa, la superficie de fractura es muy plana y lisa, y frecuentemente tiene una fuerte capacidad de reflexión de luz. El segundo tipo es una fractura de dientes de sierra paralelos. Esto se debe a que la grieta se propaga a lo largo de dos conjuntos de planos de deslizamiento {111} no paralelos.

Las características microscópicas incluyen: patrones similares a ríos y escalones de fractura por clivaje con pequeñas facetas de cuasi-clivaje, donde la grieta se inicia en un carburo de metal cerca de la superficie y se propaga una corta distancia antes de irradiar hacia fuera en forma de abanico formando escalones; líneas de deslizamiento como otra característica de la fractura de Etapa I, con muchas líneas finas paralelas que forman un ángulo de 60° con los escalones.

Características de la Etapa II y Estrías de Fatiga

La característica microscópica básica de la superficie de fractura en la Etapa II de propagación de grieta de fatiga son las estrías de fatiga. Las estrías de fatiga son la base para juzgar la fractura por fatiga. Cuando se encuentran estrías de fatiga en una superficie de fractura, se puede determinar que es fractura por fatiga. Pero a la inversa, si no se encuentran estrías de fatiga, no se puede concluir que no sea fractura por fatiga, porque las estrías de fatiga no siempre aparecen en forma regular paralela en todas las aleaciones y bajo todas las condiciones. La aleación, el nivel de tensión y el ambiente causan grandes diferencias en la morfología de las estrías.

Las características básicas de las estrías de fatiga son: una serie de bandas básicamente paralelas, ligeramente curvadas y onduladas; estas bandas pueden aparecer como crestas elevadas sobre la superficie de fractura o como surcos hundidos bajo diferentes condiciones; la dirección de las bandas es perpendicular a la dirección local de propagación de la grieta; cada estría de fatiga representa un ciclo de carga y marca la posición del frente de grieta en ese ciclo; el número de estrías de fatiga es igual al número de ciclos; el espaciado (o ancho) de las estrías es función del rango del factor de intensidad de tensiones ΔK, aumentando con el aumento de ΔK; la grieta de fatiga no siempre se propaga en un solo plano sino frecuentemente en múltiples planos pequeños de diferentes tamaños, direcciones y elevaciones simultáneamente; las estrías en cada plano pequeño son continuas y paralelas pero las estrías en planos adyacentes no son continuas ni paralelas; cuando estos planos se unen forman crestas; las estrías en ambos lados de la fractura corresponden básicamente; la condición necesaria para la formación de estrías de fatiga es que la punta de la grieta debe estar en un estado de deformación plana de modo de apertura; las estrías solo pueden observarse cuando la superficie de fractura por fatiga es perpendicular a la tensión de apertura de la carga de fatiga.

Fractura por Fatiga-Corrosión

La fatiga por corrosión resulta de la acción combinada de tensiones alternantes y medios corrosivos. La superficie de fractura frecuentemente muestra características tanto de daño corrosivo como de daño por fatiga. Comparada con fracturas de fatiga en ambiente de aire, las fracturas por fatiga-corrosión generalmente tienen superficie macroscópica de color gris oscuro sin brillo metálico; para materiales severamente corroídos, la superficie muestra picaduras evidentes o depósitos de productos de oxidación corrosiva; las grietas generalmente se originan en sitios de daño corrosivo superficial como picaduras o manchas de corrosión; el origen de fatiga y la zona de propagación generalmente tienen depósitos de productos de corrosión; la zona de propagación tiene características corrosivas evidentes como picaduras y patrones secos; y la fractura intergranular es una característica microscópica importante de las fracturas por fatiga-corrosión.

Corrosión Bajo Tensión y Fragilización por Hidrógeno

Características de Fractura por Corrosión Bajo Tensión

La fractura frágil de componentes metálicos bajo la acción combinada de tensión de tracción estática y un ambiente corrosivo específico es fractura por corrosión bajo tensión. Sus características principales son: siempre es fractura frágil, incluso materiales de excelente ductilidad muestran fractura frágil bajo corrosión bajo tensión; la superficie de fractura es plana, perpendicular a la tensión principal, sin deformación plástica evidente, con morfología granular; es una corrosión localizada donde las grietas frecuentemente están cubiertas por productos de corrosión y son difíciles de observar externamente; las características de la superficie de fractura son complejas, relacionadas con la estructura cristalina, la composición de aleación, el estado del tratamiento térmico, el medio ambiente, la temperatura y el estado de tensión; puede aparecer tanto como superficie de fractura frágil como a veces dúctil, y el modo de fractura puede ser intergranular o transgranular.

Características de Fractura por Fragilización por Hidrógeno

La superficie de fractura por fragilización por hidrógeno tiene características típicas de fractura frágil: superficie plana con crestas de desgarro radiales o aspecto granular. La morfología microscópica varía con el contenido de hidrógeno, la composición de aleación, el tamaño de grano, la magnitud de la tensión y la temperatura de deformación. La morfología microscópica más básica de la fractura por fragilización por hidrógeno es la fractura intergranular, aunque a veces también puede observarse fractura por clivaje y fractura dúctil local con dimples.

Los “puntos blancos” son otra característica importante de la morfología de fractura por fragilización por hidrógeno. Los puntos blancos tienen dos tipos. Un tipo son las fisuras longitudinales observadas en piezas de acero, que aparecen como puntos blancos en la superficie de fractura. Estos puntos blancos son mayormente circulares o elípticos con contornos distintos, superficies brillantes y de color blanco, por lo que también se llaman “copos de nieve” o “puntos blancos por fisuración”. Estos puntos blancos son en realidad microgrietas internas, causadas por exceso de hidrógeno en el material por alguna razón.

El otro tipo de puntos blancos tiene forma de ojo de pez. Son frecuentemente puntos blancos plateados con defectos macroscópicos internos (como poros, inclusiones de escoria) como núcleo. Su forma es mayormente circular o elíptica. El tamaño del punto blanco circular está frecuentemente relacionado con el tamaño del núcleo: cuanto mayor es el núcleo, mayor es el punto blanco.

Si necesita asesoramiento sobre materiales resistentes a fragilización por hidrógeno o corrosión bajo tensión para aplicaciones críticas, puede contactar a nuestros expertos para una evaluación personalizada de sus requerimientos.

Estrategias de Prevención y Control

Prevenir la fractura metálica requiere un enfoque sistemático que abarca desde la selección de materiales hasta el diseño estructural, los procesos de fabricación y las condiciones de servicio. No existe una solución universal. Cada aplicación demanda un análisis específico de los modos de fallo más probables y las medidas de mitigación apropiadas.

La selección de materiales es el primer nivel de defensa. Un material con la composición química correcta, el tratamiento térmico adecuado y la microestructura optimizada resistirá mejor los mecanismos de fallo específicos de cada aplicación. El refino de grano aumenta la tenacidad y dificulta la propagación de grietas. La reducción de inclusiones y segregaciones elimina potenciales nucleadores de grietas. Los tratamientos superficiales como granallado introducen tensiones residuales de compresión que retardan la iniciación de grietas superficiales.

El diseño estructural es el segundo nivel. Las transiciones suaves eliminan concentradores de tensión. Los radios generosos en cambios de sección distribuyen las cargas uniformemente. La redundancia estructural previene fallos catastróficos por grietas individuales. El análisis por elementos finitos permite identificar zonas críticas antes de la fabricación.

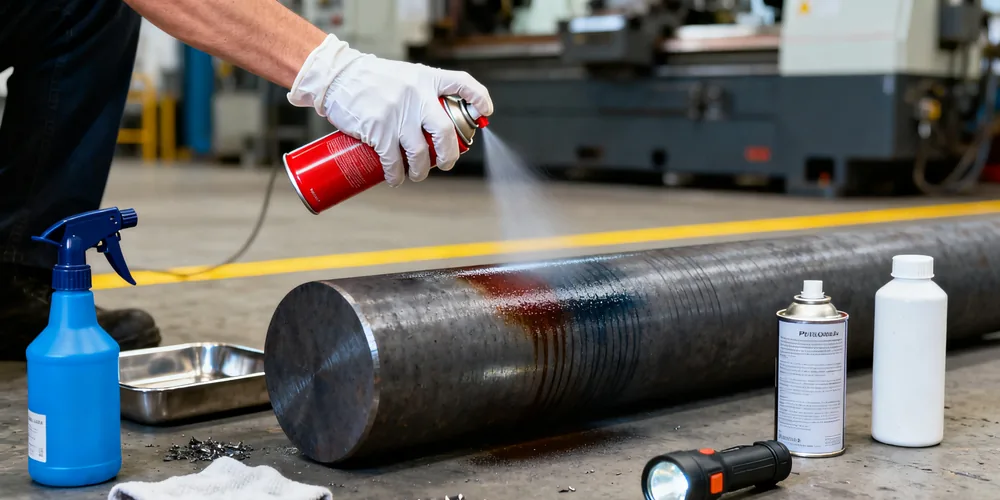

Los procesos de fabricación constituyen el tercer nivel. El control de parámetros de soldadura evita zonas afectadas térmicamente frágiles. El control de velocidades de enfriamiento previene la formación de microestructuras susceptibles. La inspección no destructiva detecta defectos antes de que se conviertan en grietas. El tratamiento térmico post-soldadura alivia tensiones residuales.

Las condiciones de servicio representan el cuarto nivel. Mantener las cargas dentro de los límites de diseño evita sobrecargas. Evitar temperaturas extremas previene fragilización. Proteger contra ambientes corrosivos elimina un factor clave de corrosión bajo tensión. El monitoreo periódico detecta degradación antes de que alcance niveles críticos.

En SHUNFU METAL combinamos el suministro de aceros especiales de alta calidad con asesoría técnica sobre selección de materiales para aplicaciones críticas. Nuestra experiencia en fractografía nos permite recomendar los grados más adecuados para prevenir los modos de fallo específicos de cada proyecto.

La fractura metálica no es un misterio. Es un proceso físico gobernado por principios que podemos entender, predecir y controlar. La superficie de fractura cuenta una historia completa: dónde comenzó la grieta, cómo se propagó, qué mecanismos estuvieron involucrados. Leer esa historia es el primer paso para evitar que se repita.

El conocimiento presentado en este artículo representa décadas de investigación y experiencia práctica en análisis de fallos. Aplicar estos principios en la selección de materiales, el diseño de componentes y las condiciones de servicio reduce dramáticamente el riesgo de fracturas inesperadas. La inversión en prevención siempre es menor que el costo de un fallo catastrófico.
