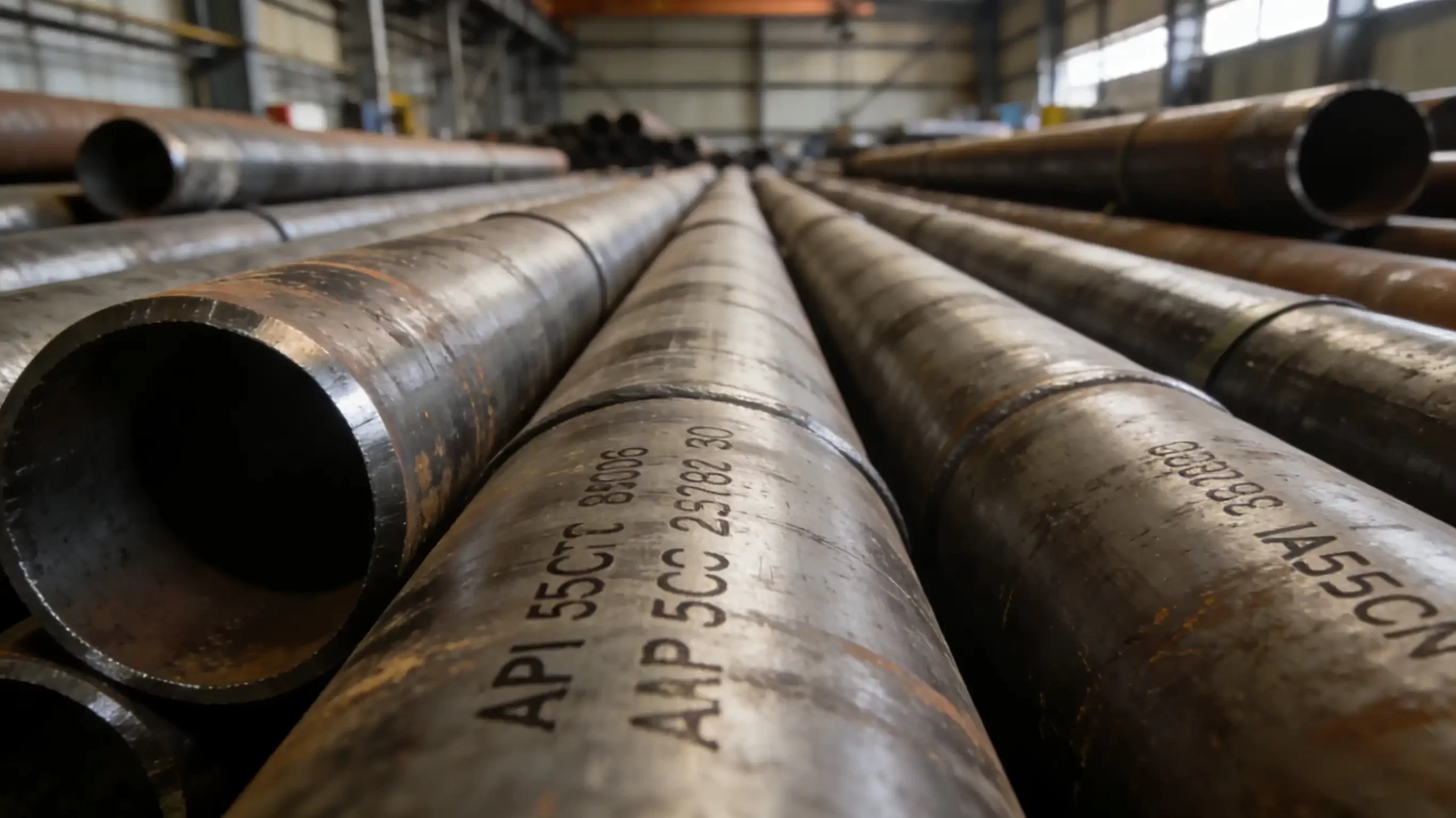

Qué es el Tubo de Revestimiento Petrolero y Cómo Elegir el Grado de Acero Correcto para su Pozo

Guía técnica actualizada | Por el equipo de ingeniería de SHUNFU METAL

El tubo de revestimiento no perdona errores. Un grado mal especificado. Una rosca incompatible. Un espesor de pared insuficiente. Cualquiera de estos fallos puede costar millones. Puede paralizar un proyecto durante semanas. Puede poner en riesgo vidas humanas.

He pasado dos décadas en esta industria. He visto pozos colapsados por tubos que no soportaron la presión externa. He presenciado fugas catastróficas por conexiones mal seleccionadas. Y también he visto operaciones impecables donde cada componente cumplía su función exacta.

La diferencia siempre está en el conocimiento. En entender qué hace cada grado de acero. En saber por qué una rosca BTC supera a una LTC en ciertas condiciones. En reconocer cuándo una conexión premium justifica su costo adicional.

1. Definición y Función del Tubo de Revestimiento

El tubo de revestimiento —conocido como casing en inglés— es la columna vertebral de cualquier pozo petrolero. Sin él, el pozo simplemente no existiría. Colapsaría sobre sí mismo. Las formaciones inestables invadirían el agujero. Los fluidos de diferentes estratos se mezclarían sin control.

Imagine un cilindro de acero que desciende cientos o miles de metros bajo tierra. Su misión es triple. Primero, soportar las paredes del pozo. Segundo, aislar las diferentes formaciones geológicas. Tercero, proporcionar un conducto controlado para la extracción de hidrocarburos.

“El revestimiento no es solo un tubo. Es un sistema de contención que debe resistir presiones extremas, temperaturas variables y ambientes corrosivos durante décadas.”

En nuestro catálogo de productos encontrará tubos de revestimiento que cumplen con las especificaciones API 5CT. Cada uno diseñado para condiciones específicas. Cada uno probado bajo estándares rigurosos.

1.1 Proceso de instalación

El proceso sigue una secuencia precisa. El equipo de perforación abre el agujero hasta cierta profundidad. Luego bajan la sarta de revestimiento, tubo por tubo. Cada conexión debe apretarse con el torque exacto. Demasiado flojo: fuga garantizada. Demasiado apretado: daño en la rosca.

Una vez posicionado el revestimiento, bombean cemento por el interior. El cemento sube por el espacio anular entre el tubo y la formación. Se endurece. Sella. Fija el revestimiento en su lugar permanente.

El ruido en una plataforma durante esta operación es ensordecedor. El chirrido metálico cuando las roscas enganchan. El golpeteo rítmico de las bombas de cemento. El grito del perforador confirmando cada profundidad. Todo debe sincronizarse perfectamente.

2. Clasificación Según Posición en el Pozo

No todos los revestimientos son iguales. Su función varía según la profundidad. Sus especificaciones cambian según las condiciones que enfrenta. Entender esta clasificación es fundamental para cualquier ingeniero de perforación.

2.1 Conductor (Conductor Casing)

El conductor es el primer revestimiento. Se instala a poca profundidad, típicamente entre 20 y 50 metros. Su diámetro es el mayor de todos, frecuentemente superior a 20 pulgadas.

Su trabajo parece simple: evitar que el suelo superficial se desmorone. Pero no subestime esta función. Sin un conductor adecuado, las primeras etapas de perforación serían caóticas. El lodo de perforación escaparía. Las herramientas quedarían atrapadas.

2.2 Revestimiento de superficie (Surface Casing)

Este revestimiento protege los acuíferos de agua dulce. Es una obligación regulatoria en prácticamente todos los países productores de petróleo. Su profundidad varía entre 100 y 600 metros, dependiendo de la geología local.

El diámetro típico oscila entre 13⅜ y 20 pulgadas. El grado de acero suele ser J55 o K55. No requiere propiedades mecánicas excepcionales porque las presiones a esta profundidad son moderadas.

2.3 Revestimiento intermedio (Intermediate Casing)

Aquí las cosas se complican. El revestimiento intermedio atraviesa zonas problemáticas. Formaciones con alta presión. Capas de sal que fluyen lentamente. Estratos inestables que tienden a colapsar.

Los diámetros comunes son 9⅝ y 11¾ pulgadas. Los grados de acero suben a N80 o L80. En pozos con H₂S (ácido sulfhídrico), el L80 es obligatorio por su resistencia a la corrosión sulfurosa.

2.4 Revestimiento de producción (Production Casing)

Este es el revestimiento final. Atraviesa la zona productora. Debe soportar las condiciones más extremas durante toda la vida del pozo. Hablamos de 20, 30 o incluso 50 años de servicio continuo.

Los diámetros típicos son 5½, 7 y 9⅝ pulgadas. Los grados van desde N80 hasta P110. En pozos profundos con alta temperatura y presión, el P110 es la elección estándar. En ambientes corrosivos con CO₂ y H₂S, se especifican grados como C90 o T95.

3. Grados de Acero: De J55 a P110 — Lo que Realmente Significa Cada Uno

Las letras y números que designan los grados de acero no son arbitrarios. Cada uno representa un rango específico de resistencia a la fluencia. Esa es la propiedad clave: la tensión máxima que el material puede soportar antes de deformarse permanentemente.

La API (American Petroleum Institute) estandarizó esta nomenclatura. La letra indica el grupo de grado. El número indica la resistencia mínima a la fluencia en miles de psi (libras por pulgada cuadrada).

3.1 Grados J55 y K55 — La base

J55 y K55 comparten la misma resistencia mínima a la fluencia: 55,000 psi (379 MPa). La diferencia está en el límite superior. K55 tiene un rango más estrecho, lo que implica un control más preciso durante la fabricación.

Estos grados se fabrican mediante normalizado o laminado controlado. No requieren temple y revenido. Son económicos. Funcionan perfectamente para revestimientos de superficie donde las demandas mecánicas son moderadas.

He tocado cientos de tubos J55 a lo largo de mi carrera. La superficie tiene un acabado mate característico. El peso se siente sólido en las manos. Son tubos confiables para su propósito específico.

3.2 Grado N80 — El caballo de batalla

N80 representa un salto significativo. Resistencia mínima a la fluencia de 80,000 psi (552 MPa). Este grado requiere tratamiento térmico de temple y revenido (Q&T) para alcanzar sus propiedades.

En la práctica, N80 domina las aplicaciones de revestimiento intermedio y producción en pozos convencionales. Su relación costo-rendimiento es difícil de superar. Soporta profundidades considerables sin recurrir a grados premium.

Existen dos variantes: N80-1 (normalizado o temple + revenido) y N80Q (exclusivamente temple + revenido). La versión Q ofrece mayor tenacidad al impacto, crucial en climas fríos.

3.3 Grado L80 — Resistencia al ácido sulfhídrico

L80 tiene la misma resistencia que N80: 80,000 psi. Pero hay una diferencia crítica. L80 está diseñado para ambientes con H₂S (ácido sulfhídrico), el gas más temido en la industria petrolera.

El H₂S provoca fragilización por hidrógeno. El acero se vuelve quebradizo. Falla sin aviso. L80 controla estrictamente la dureza máxima (22 HRC) para evitar este fenómeno.

Si su yacimiento contiene H₂S, no hay debate. L80 es obligatorio. Especificar N80 en ese ambiente sería una negligencia técnica con consecuencias potencialmente fatales.

3.4 Grados C90 y T95 — El siguiente nivel

C90 (90,000 psi) y T95 (95,000 psi) ofrecen mayor resistencia manteniendo compatibilidad con ambientes ácidos. Son la elección para pozos profundos con presencia de H₂S y CO₂.

El control metalúrgico es más exigente. La composición química, el tratamiento térmico y los ensayos de corrosión bajo tensión deben cumplir requisitos estrictos de la norma API 5CT.

3.5 Grado P110 — Máxima resistencia estándar

P110 alcanza 110,000 psi (758 MPa) de resistencia mínima a la fluencia. Es el grado más alto dentro de la especificación API 5CT estándar.

Pozos ultra-profundos. Alta presión y alta temperatura (HPHT). Formaciones con gradientes de presión anormales. Estas son las aplicaciones de P110.

El tratamiento térmico debe controlarse meticulosamente. Un revenido incompleto deja el acero demasiado duro y susceptible a fisuras. Un revenido excesivo reduce la resistencia por debajo del mínimo especificado.

4. Tipos de Rosca y Conexiones: STC, LTC, BTC y Premium

La rosca es donde el tubo se convierte en sistema. Puede tener el mejor acero del mundo. Pero si la conexión falla, todo falla. He visto más problemas operativos causados por roscas inadecuadas que por defectos en el cuerpo del tubo.

La API define tres tipos básicos de conexión roscada para revestimiento. Cada una tiene su lugar. Cada una tiene sus limitaciones.

4.1 STC — Short Thread Coupling (Rosca corta)

La rosca más simple y económica. Perfil redondo con 8 hilos por pulgada. La longitud roscada es corta, como indica su nombre.

STC funciona bien en aplicaciones de baja presión. Revestimiento de superficie. Pozos poco profundos. Su resistencia a la tensión es menor que otras opciones. El sello depende completamente del compuesto aplicado.

4.2 LTC — Long Thread Coupling (Rosca larga)

LTC extiende la zona roscada. Más hilos en contacto significan mayor resistencia a la tensión. El perfil sigue siendo redondo con 8 hilos por pulgada.

Es la opción estándar para la mayoría de aplicaciones convencionales. Revestimiento intermedio. Pozos de profundidad media. El costo es moderado y el rendimiento satisfactorio.

4.3 BTC — Buttress Thread Coupling (Rosca trapezoidal)

Aquí cambia todo. BTC utiliza un perfil trapezoidal con 5 hilos por pulgada. La geometría del hilo está diseñada para maximizar la resistencia a la tensión.

El flanco de carga es casi perpendicular. Esto permite transferir enormes cargas axiales. BTC es la elección para pozos profundos donde el peso de la sarta de revestimiento es crítico.

El sonido cuando una rosca BTC engrana correctamente es distintivo. Un clic seco seguido de una resistencia progresiva. Los perforadores experimentados reconocen ese sonido. Saben cuándo la conexión es buena.

4.4 Conexiones Premium — Más allá del estándar API

Las conexiones premium son diseños propietarios que superan las especificaciones API. Incorporan sellos metal-metal. Ofrecen resistencia superior a la tensión, compresión y flexión combinadas.

Pozos horizontales. Pozos con trayectorias complejas. Ambientes de alta presión y alta temperatura. Aplicaciones offshore en aguas profundas. Estas situaciones demandan conexiones premium.

El costo es significativamente mayor. Pero cuando el riesgo de falla justifica la inversión, no hay alternativa razonable.

5. Especificaciones Dimensionales: Diámetros, Espesores y Tolerancias

Los números importan. Un milímetro de diferencia en el espesor de pared puede significar miles de psi de diferencia en la presión de colapso. Una desviación en el diámetro externo puede impedir el paso de herramientas de completación.

La industria petrolera utiliza un sistema de nomenclatura dual. El diámetro externo (OD) se expresa en pulgadas. El peso lineal (normalmente en libras por pie) indica indirectamente el espesor de pared.

5.1 Diámetros estándar

Los diámetros más comunes para revestimiento de producción son 4½”, 5″, 5½”, 7″ y 9⅝”. Para revestimiento intermedio y superficie, predominan 9⅝”, 10¾”, 11¾”, 13⅜” y 16″.

Cada diámetro tiene múltiples pesos disponibles. Un tubo de 7″ puede pesar 23, 26, 29, 32 o 38 libras por pie, dependiendo del espesor de pared seleccionado.

5.2 Tolerancias críticas

La API 5CT establece tolerancias estrictas. El diámetro externo puede variar ±1% para la mayoría de los tamaños. El espesor de pared tiene una tolerancia de -12.5% (nunca positiva en el mínimo).

La ovalidad —diferencia entre diámetros máximo y mínimo en una misma sección— debe controlarse cuidadosamente. Un tubo ovalado puede atascarse durante la instalación o comprometer el sello del cemento.

En SHUNFU METAL, cada lote de producción se somete a verificación dimensional completa. Los calibres pasan a través del diámetro interno. Los micrómetros verifican el espesor de pared en múltiples puntos.

6. Tratamiento Térmico y Propiedades Mecánicas

El tratamiento térmico transforma el acero. Convierte un material ordinario en uno extraordinario. O lo arruina por completo si se hace incorrectamente.

He caminado por plantas de tratamiento térmico donde el calor del horno se siente a metros de distancia. El brillo naranja-blanco de los tubos entrando al temple. El vapor explosivo cuando contactan el medio de enfriamiento. Es un proceso violento pero controlado.

6.1 Normalizado

El normalizado es el tratamiento más simple. El tubo se calienta por encima de la temperatura crítica (aproximadamente 850-900°C para aceros al carbono). Luego se enfría al aire.

Este proceso refina el grano. Homogeniza la microestructura. Elimina tensiones residuales del proceso de fabricación. Los grados J55 y K55 típicamente reciben normalizado.

6.2 Temple y revenido (Quench and Temper)

Los grados de alta resistencia requieren temple y revenido. El proceso tiene dos etapas.

Temple: El tubo se calienta hasta la zona austenítica (850-920°C). Luego se enfría rápidamente en agua o polímero. Este enfriamiento brusco transforma la austenita en martensita, una estructura extremadamente dura pero frágil.

Revenido: El tubo templado se recalienta a temperatura intermedia (550-720°C según el grado). La martensita se transforma parcialmente en estructuras más tenaces. La dureza disminuye pero la ductilidad aumenta dramáticamente.

El control de temperatura durante el revenido es crítico. Cada grado tiene su ventana específica. Para L80, la temperatura de revenido debe garantizar que la dureza final no supere 22 HRC.

6.3 Propiedades mecánicas resultantes

Las propiedades finales dependen de la composición química y el tratamiento térmico. Los ensayos obligatorios incluyen:

• Ensayo de tracción: Determina resistencia a la fluencia, resistencia a la tracción y elongación.
• Ensayo de dureza: Especialmente crítico para grados resistentes a H₂S.
• Ensayo de impacto Charpy: Mide la tenacidad, particularmente importante para servicio en climas fríos.
• Ensayo de aplastamiento: Verifica la ductilidad y la calidad de la soldadura (para tubos soldados).

7. Conexiones Integrales vs. Con Manguito: Cuándo Usar Cada Una

Existen dos filosofías fundamentales para conectar tubos de revestimiento. Cada una tiene ventajas específicas. La elección depende de las condiciones del pozo y los requisitos operativos.

7.1 Conexión con manguito (Coupling)

Esta es la configuración más común. Ambos extremos del tubo tienen rosca macho (pin). Un manguito separado con rosca hembra interna (box) une dos tubos consecutivos.

Ventajas: Fabricación más sencilla. Costo menor. El manguito proporciona espesor adicional en la zona de conexión.

Desventajas: El manguito aumenta el diámetro externo. Esto reduce el espacio anular y puede limitar el paso de herramientas.

7.2 Conexión integral (Flush Joint)

En la conexión integral, un extremo del tubo tiene rosca macho y el otro rosca hembra. No hay manguito. El diámetro externo es uniforme a lo largo de toda la sarta.

Esta configuración maximiza el espacio anular disponible. Permite usar diámetros de revestimiento mayores en un agujero dado. Facilita las operaciones de cementación.

El extremo box (hembra) requiere mayor espesor de pared, lo que se logra mediante upset (recalcado) del tubo. Esto añade complejidad y costo al proceso de fabricación.

7.3 Conexión semi-flush

Existe también la opción semi-flush, donde el manguito tiene paredes más delgadas que el diseño estándar. Ofrece un compromiso entre costo y espacio anular. Es común en pozos de producción donde el espacio es limitado pero el presupuesto también.

8. Criterios de Selección Práctica: Cómo Elegir el Tubo Correcto

Llegamos al punto donde toda la teoría se convierte en decisión. Tiene un pozo por perforar. Necesita especificar el revestimiento. ¿Por dónde empezar?

8.1 Análisis de cargas

El primer paso es calcular las cargas que actuarán sobre el revestimiento. Tres tipos principales:

• Tensión: El peso de la sarta suspendida. Crítica en la conexión superior.
• Colapso: Presión externa del lodo o formación contra un tubo vacío. Crítica en zonas de alta presión.
• Estallido: Presión interna durante pruebas o producción. Crítica en el fondo del pozo.

El diseño típico aplica factores de seguridad. 1.125 para tensión. 1.0 a 1.125 para colapso. 1.0 a 1.1 para estallido. Estos valores varían según la política de cada operadora.

8.2 Ambiente corrosivo

¿El yacimiento contiene H₂S? ¿CO₂? ¿Agua de formación con alto contenido de cloruros? Cada agente corrosivo requiere consideraciones específicas.

Para H₂S, los grados L80, C90 o T95 son obligatorios. La norma NACE MR0175/ISO 15156 define los límites de aplicación.

Para CO₂ y cloruros, puede requerirse acero inoxidable o aleaciones especiales. El costo aumenta dramáticamente, pero también la vida útil.

8.3 Temperatura

La temperatura afecta las propiedades del acero. A altas temperaturas, la resistencia a la fluencia disminuye. Los diseños para pozos HPHT deben incluir factores de derating.

En el otro extremo, las bajas temperaturas reducen la tenacidad. Para operaciones en climas árticos o instalaciones criogénicas, los ensayos de impacto a temperatura reducida son esenciales.

8.4 Consideraciones económicas

El costo del revestimiento representa una fracción significativa del costo total del pozo. Pero la tentación de ahorrar puede resultar catastrófica.

Un tubo de menor grado que falla requiere operaciones de pesca o incluso abandono del pozo. El “ahorro” se convierte en pérdida multiplicada.

El enfoque correcto es optimizar, no minimizar. Seleccionar el grado y peso exacto que cumple los requisitos con un margen de seguridad adecuado. Ni más ni menos.

“El mejor revestimiento no es el más barato ni el más caro. Es el que se ajusta exactamente a las condiciones del pozo con un margen de seguridad razonable.”

Asistencia Técnica Especializada

La selección de tubos de revestimiento requiere experiencia. Requiere conocimiento de las condiciones específicas de cada proyecto. Requiere acceso a datos técnicos precisos.

En SHUNFU METAL, nuestro equipo técnico está disponible para analizar sus requisitos. Podemos revisar sus condiciones de pozo. Podemos recomendar grados y especificaciones. Podemos proporcionar certificaciones y trazabilidad completa.

No vendemos tubos. Proporcionamos soluciones. Esa es la diferencia que hace que proyectos complejos lleguen a buen término.

Resumen Ejecutivo

El tubo de revestimiento petrolero es mucho más que un cilindro de acero. Es un sistema de contención diseñado para condiciones extremas. Su selección correcta determina el éxito o fracaso de un pozo.

Los grados de acero —J55, K55, N80, L80, C90, T95, P110— representan diferentes niveles de resistencia y capacidades específicas. L80 y superiores son obligatorios en ambientes con H₂S.

Las conexiones roscadas —STC, LTC, BTC, Premium— determinan la integridad de la sarta. BTC domina en pozos profundos. Las conexiones premium son esenciales en aplicaciones críticas.

El tratamiento térmico transforma el acero. El temple y revenido producen los grados de alta resistencia. El control preciso de este proceso es fundamental.

La selección final debe considerar cargas mecánicas, ambiente corrosivo, temperatura y factores económicos. Optimizar, no minimizar, es el enfoque correcto.
