Fragilización por Hidrógeno en Acero 4130X: Efectos en la Propagación de Grietas por Fatiga y Tenacidad a la Fractura
Fragilización por Hidrógeno en Acero 4130X: Efectos en la Propagación de Grietas por Fatiga y Tenacidad a la Fractura
Autor: Harris, SHUNFU METAL

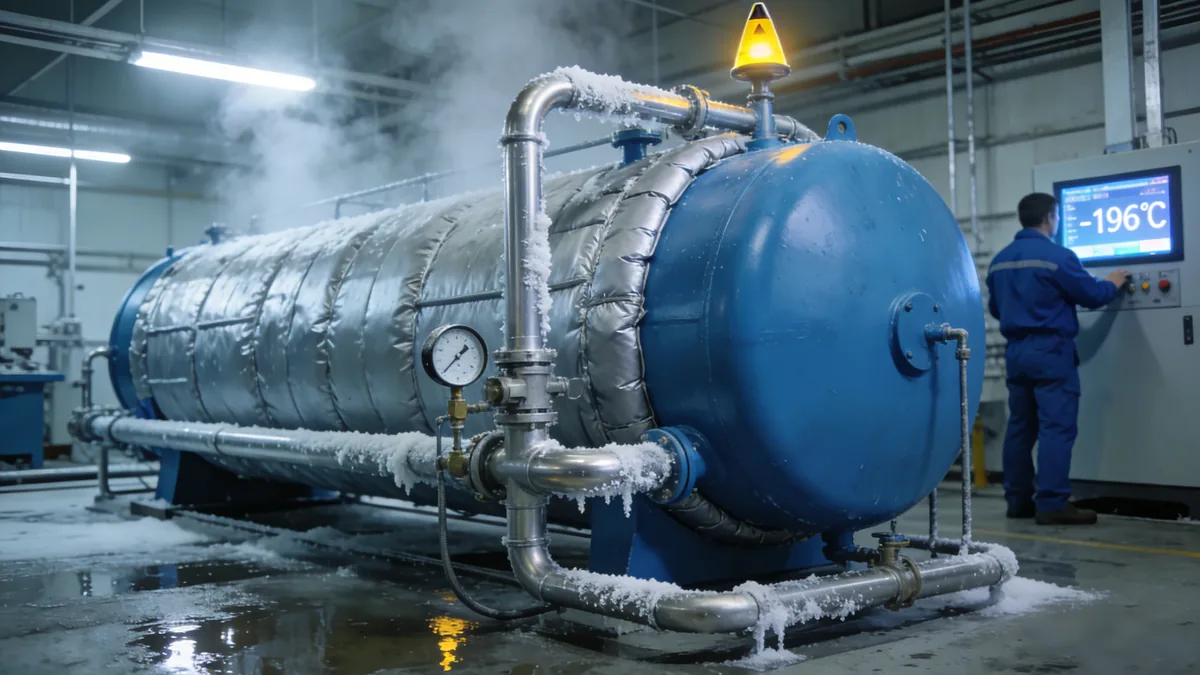

El acero AISI 4130X es una variante del acero al cromo-molibdeno ampliamente utilizada en la fabricación de recipientes a presión de gran volumen para el almacenamiento de hidrógeno a alta presión, gracias a su excelente templabilidad, resistencia y relación coste-eficacia. Sin embargo, al ser un material de estructura cúbica centrada en el cuerpo (BCC), el 4130X es particularmente susceptible a la fragilización por hidrógeno (Hydrogen Embrittlement, HE), un fenómeno que degrada significativamente sus propiedades mecánicas en entornos de hidrógeno gaseoso a alta presión.
Este artículo examina los hallazgos experimentales obtenidos por el grupo del Instituto de Equipos de Proceso de la Universidad de Zhejiang, que utilizó un dispositivo de ensayo de durabilidad de materiales en ambiente de hidrógeno de alta presión para evaluar el comportamiento del acero 4130X en condiciones de 50 MPa de hidrógeno. Los resultados son de vital importancia para el diseño seguro y la evaluación de la vida útil de los recipientes de almacenamiento de hidrógeno en estaciones de servicio y aplicaciones de movilidad.
El Acero 4130X y sus Estándares Internacionales
El 4130X es una designación específica para recipientes a presión en el mercado chino. Su composición química y propiedades mecánicas están reguladas por estándares nacionales e internacionales. La siguiente tabla resume las equivalencias y requisitos clave:
| Estándar / Región | Designación | Observaciones |
|---|---|---|
| China (GB/T 33145—2016) | 4130X | Especificación para cilindros de acero sin costura de gran volumen |
| China (T/CATSI 05003—2020) | 4130X | Requisitos técnicos para recipientes de hidrógeno en estaciones de servicio |
| EE.UU. (ASME) | SA-372 Grado J | Acero para recipientes a presión, equivalente aproximado |
| Japón (JIS G4105) | SCM435 | Acero al Cr-Mo, estudiado en entornos de hidrógeno |
La composición química del 4130X utilizado en el estudio es: C 0.28%, Mn 0.86%, Si 0.27%, P 0.007%, S 0.003%, Cr 1.00%, Mo 0.230%, cumpliendo con los requisitos de GB/T 33145—2016. Sus propiedades mecánicas nominales son: límite elástico 583 MPa, resistencia a tracción 757 MPa, alargamiento 22.3% y impacto a -40°C de 86 J.
Es importante destacar que tanto el estándar chino T/CATSI 05003—2020 como el internacional ASME VIII Division 3 establecen un límite superior para la resistencia a tracción de los aceros Cr-Mo utilizados en servicio con hidrógeno, con el fin de mitigar el riesgo de fragilización. El estándar chino fija este límite en 880 MPa, mientras que el ASME lo sitúa en torno a 950 MPa.
Efecto del Hidrógeno en la Velocidad de Crecimiento de Grieta por Fatiga
Los ensayos de velocidad de crecimiento de grieta por fatiga (FCGR) se realizaron siguiendo la norma GB/T 34542.2—2018 utilizando probetas compactas (CT) extraídas de un recipiente real de 50 MPa. El ensayo se llevó a cabo a una frecuencia de 1 Hz y una relación de carga R = 0.1.
Los resultados muestran que la exposición a hidrógeno a 50 MPa acelera drásticamente la propagación de grietas:
- La FCGR en hidrógeno es 10 a 16 veces superior a la medida en aire.
- Este rango es consistente con estudios previos en 45 MPa de hidrógeno, donde la aceleración fue de 10 a 15 veces.
- La aceleración de la FCGR depende de la presión de hidrógeno, aunque se ha observado un umbral a partir del cual el efecto se satura. Por ejemplo, en presiones de hasta 100 MPa, el incremento alcanza un límite en torno a 87.5 MPa.
El estudio también señala que la frecuencia de carga influye en este fenómeno: frecuencias más bajas (0.1 Hz) producen mayores velocidades de crecimiento en comparación con 1 Hz, especialmente a relaciones de carga más altas (R = 0.5). Este comportamiento se atribuye al mayor tiempo disponible para que el hidrógeno difunda hacia la zona de la punta de la grieta.
Deterioro de la Tenacidad a la Fractura
La tenacidad a la fractura es un parámetro crítico que mide la resistencia de un material a la propagación de una grieta existente. Mediante el método de la integral J y la norma GB/T 21143—2014, se evaluó la tenacidad del 4130X en 50 MPa de hidrógeno.
Los resultados son contundentes:
| Condición | Tenacidad a la fractura (KIH) | Reducción |
|---|---|---|
| Aire | 232 MPa·m1/2 | — |
| 50 MPa H2 (promedio) | ~74.7 MPa·m1/2 | 71.1% |
Los valores individuales obtenidos para las tres probetas en hidrógeno fueron: 75.0, 67.0 y 82.0 MPa·m1/2. Esta drástica reducción indica que el hidrógeno convierte al material en mucho más frágil, disminuyendo significativamente su capacidad para resistir la propagación de defectos.
Estudios adicionales en presiones más bajas (2.4 a 12 MPa) confirman esta tendencia: la tenacidad a la fractura disminuye de forma exponencial con el aumento de la presión de hidrógeno.
Mecanismos de Fragilización y Cambios en la Morfología de Fractura
El análisis mediante microscopía electrónica de barrido (SEM) de las superficies de fractura revela diferencias fundamentales en el mecanismo de fallo:
- En aire: La superficie de fractura muestra una morfología microvoid coalescence (MVC) con numerosas dimples y cavidades, característica de un fallo dúctil.
- En 50 MPa de hidrógeno: La superficie presenta un aspecto de fractura quasi-clivaje con grietas secundarias y una notable ausencia de dimples, indicativo de un fallo frágil.
Este cambio en el modo de fractura se explica mediante la teoría HELP (Hydrogen-Enhanced Localized Plasticity). Según este modelo, el hidrógeno promueve la deformación plástica localizada en la punta de la grieta, impidiendo el embotamiento que ocurre naturalmente en aire durante la carga cíclica. En lugar de embotarse, la punta de la grieta se afiliza, facilitando su avance en cada ciclo de carga.
Además, el hidrógeno altera la relación entre la tensión remota aplicada y la tensión local en la punta de la grieta. Al facilitar la deformación localizada, el hidrógeno incrementa las tensiones locales para un mismo nivel de tensión remota, lo que reduce el umbral de tensión necesario para la nucleación y coalescencia de microgrietas, resultando en una menor tenacidad a la fractura.
Implicaciones para el Diseño y Operación
Las implicaciones de estos hallazgos son de gran relevancia para la industria del hidrógeno:
- Diseño basado en fractura: La fatiga de los recipientes de 4130X debe evaluarse considerando la degradación de las propiedades de fractura inducida por el hidrógeno. Ignorar este efecto puede llevar a una sobrestimación peligrosa de la vida útil.
- Límites de resistencia: La normativa china e internacional limita la resistencia máxima del acero para servicio con hidrógeno (880-950 MPa). Este estudio refuerza la necesidad de cumplir estrictamente con estos límites para minimizar la susceptibilidad a la fragilización.
- Inspección y mantenimiento: A pesar de la degradación, estudios en condiciones similares (45 MPa) predicen intervalos de reinspección de casi 29 años para recipientes de acero 4130X, lo que es consistente con el buen historial de servicio de estos equipos.
- Modelos predictivos: La investigación actual está desarrollando modelos que permiten predecir la tenacidad a la fractura en presiones extremadamente altas (>45 MPa) basándose en datos de presión baja, con un error relativo inferior al 30%.
En conclusión, el acero 4130X, aunque adecuado para el almacenamiento de hidrógeno, sufre una degradación significativa de sus propiedades de fractura en servicio. La velocidad de crecimiento de grieta por fatiga se acelera entre 10 y 16 veces, y la tenacidad a la fractura se reduce en más de un 70%. Estos efectos, atribuibles a mecanismos de fragilización bien documentados (HELP y decohesión), deben ser considerados de forma rigurosa en el diseño, la fabricación y los programas de inspección de los recipientes de almacenamiento de hidrógeno para garantizar su operación segura y fiable.
