Factores que Afectan la Calidad del Material 4130 en Cuerpos de Válvula
Factores que Afectan la Calidad del Material 4130 en Cuerpos de Válvula
Autor: Harris, SHUNFU METAL
El acero AISI 4130 es un acero de baja aleación al cromo-molibdeno ampliamente utilizado en la industria ferroviaria, petrolera y de equipos de presión debido a su excelente combinación de resistencia, tenacidad, templabilidad y soldabilidad. En el ámbito de los cuerpos de válvula para aplicaciones críticas, este material se valora especialmente por su capacidad de responder favorablemente al tratamiento térmico de temple y revenido, alcanzando propiedades mecánicas que cumplen con los exigentes estándares de la industria.
Sin embargo, la calidad final del componente no depende únicamente de la composición química del material base. Como demuestra un estudio experimental realizado sobre probetas de 4130 con dimensiones de 100 mm × 100 mm × 200 mm y un cuerpo de válvula de 288.7 kg con espesor máximo de pared de 92 mm, factores como el proceso de conformado (forjado vs. corte) y las condiciones del tratamiento térmico tienen un impacto determinante en las propiedades finales del material.
Estándares Internacionales del 4130
El acero 4130 se comercializa bajo diferentes designaciones según la región. La siguiente tabla resume las equivalencias más comunes:
| Región / Estándar | Designación | Número de material |
|---|---|---|
| EE.UU. (ASTM A29 / A29M) | 4130 | UNS G41300 |
| China (GB/T 3077) | 30CrMo / 30CrMoA | A30303 |
| Europa (EN 10083 / EN 10250) | 25CrMo4 | 1.7218 |
| Japón (JIS G4105) | SCM430 (SCM2) | — |
| Reino Unido (BS 970) | 708A25 / 708M25 | — |
Es importante señalar que, aunque la composición química es similar entre estas designaciones, la equivalencia nominal no garantiza la intercambiabilidad total. Las condiciones de entrega, el tratamiento térmico y los requisitos mecánicos específicos determinan si una sustitución es realmente segura. La tabla comparativa de composición química revela diferencias sutiles pero significativas:
| Estándar | Grado | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) |
|---|---|---|---|---|---|---|
| ASTM A29 | 4130 | 0.28-0.33 | 0.40-0.60 | 0.15-0.35 | 0.80-1.10 | 0.15-0.25 |
| EN 10083 | 25CrMo4 | 0.22-0.29 | 0.60-0.90 | ≤0.40 | 0.90-1.20 | 0.15-0.30 |
| GB/T 3077 | 30CrMo | 0.26-0.33 | 0.40-0.70 | 0.17-0.37 | 0.80-1.10 | 0.15-0.25 |

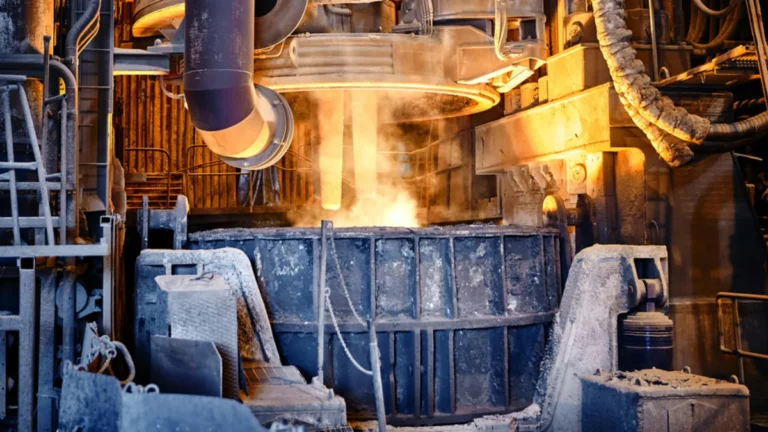

Los elementos Cr y Mo son los responsables de las propiedades distintivas de este acero: el cromo aumenta la templabilidad permitiendo obtener una estructura de sorbita (ferrita + cementita finamente dispersa) después del temple y revenido, mientras que el molibdeno previene la fragilidad por revenido del segundo tipo y mejora la resistencia a temperaturas elevadas.
Efecto del Forjado en las Propiedades Mecánicas
El estudio experimental comparó dos tipos de probetas: la probeta 1 (corte por hilo de acero redondo) y la probeta 2 (forjada simulando el proceso de conformado del cuerpo de válvula). Ambas fueron sometidas al mismo ciclo de tratamiento térmico de normalizado + temple y revenido en dos empresas diferentes, denominadas A y B.
El análisis metalográfico reveló que ambas probetas presentaban una microestructura de sorbita + bainita después del tratamiento térmico. Sin embargo, la probeta forjada mostró un tamaño de grano ligeramente más fino: grado 8.5 frente a grado 8 de la probeta sin forjar. Esto confirma que el forjado tiene un efecto de refinamiento de grano sin alterar significativamente la naturaleza de la microestructura base.
Los resultados de las pruebas mecánicas, realizadas según los estándares GB/T 228, GB/T 229 y ASTM E10, se resumen en la siguiente tabla:
| Probeta | Empresa | Límite elástico (MPa) | Resistencia tracción (MPa) | Alargamiento (%) | Estricción (%) | Impacto (-60°C) (J) |
|---|---|---|---|---|---|---|
| 1# (sin forjar) | A | 561 | 727 | 25.0 | 69 | ≥27 |
| 1# (sin forjar) | B | 523 | 691 | 23.5 | 70 | ≥27 |
| 2# (forjada) | A | 581 | 748 | 24.0 | 68 | ≥27 |
| 2# (forjada) | B | 541 | 705 | 24.5 | 71 | ≥27 |
El requisito mínimo según la especificación 75K para acero 4130 forjado es: límite elástico ≥517 MPa, resistencia a tracción ≥655 MPa, alargamiento ≥18%, estricción ≥35% y dureza HBS 207-237. Todas las muestras superaron estos valores.
El hallazgo más relevante es que la probeta forjada (2#) presentó valores superiores de límite elástico y resistencia a tracción en comparación con la probeta sin forjar (1#), manteniendo niveles similares de alargamiento y estricción. Esto demuestra que el forjado mejora la resistencia sin sacrificar la ductilidad. Este comportamiento se atribuye al refinamiento del grano y a la eliminación de defectos internos como porosidades y segregaciones durante la deformación plástica.
Influencia del Tratamiento Térmico y Factores Operativos
La comparación entre las empresas A y B revela diferencias notables en las propiedades finales, a pesar de que ambas aplicaron el mismo ciclo térmico nominal (normalizado + temple y revenido). La empresa A obtuvo sistemáticamente mejores resultados en términos de límite elástico y resistencia a tracción para ambos tipos de probeta.
El estudio identifica tres categorías de factores que influyen en la calidad del tratamiento térmico:
- Calentamiento: La uniformidad de temperatura dentro del horno, la hermeticidad del equipo y la disposición de las piezas afectan la consistencia del austenizado.
- Enfriamiento: El estado del medio de temple (envejecimiento, temperatura inicial, volumen y capacidad de agitación) determina la velocidad de enfriamiento y, por tanto, la microestructura obtenida.
- Factor humano: La estricta adhesión al procedimiento establecido es fundamental para garantizar la repetibilidad del proceso.
Es importante destacar que el acero 4130 es extremadamente sensible al tratamiento térmico. La temperatura de forjado óptima se sitúa en el rango de 1150-900°C; temperaturas superiores a 1200°C pueden provocar sobrecalentamiento y crecimiento excesivo de grano, mientras que temperaturas inferiores a 850°C pueden inducir endurecimiento por trabajo y tensiones internas. El temple se realiza típicamente a 880°C en aceite o agua, seguido de un revenido a 540°C.
La pureza del material base también juega un papel crítico. El estudio verificó que las probetas cumplían con los requisitos de inclusiones no metálicas según ASTM E45 y de estructura macroscópica según ASTM E381, con niveles de inclusiones de tipo A: 0.5, B: 0, C: 0, D: 0 y DS: 0, todos dentro de los límites especificados. Esto confirma que las diferencias observadas no se deben a defectos del material de partida sino a los procesos posteriores.
Conclusiones y Recomendaciones Técnicas
Basado en el análisis experimental y la literatura técnica, se pueden extraer las siguientes conclusiones para la producción de cuerpos de válvula en acero 4130:

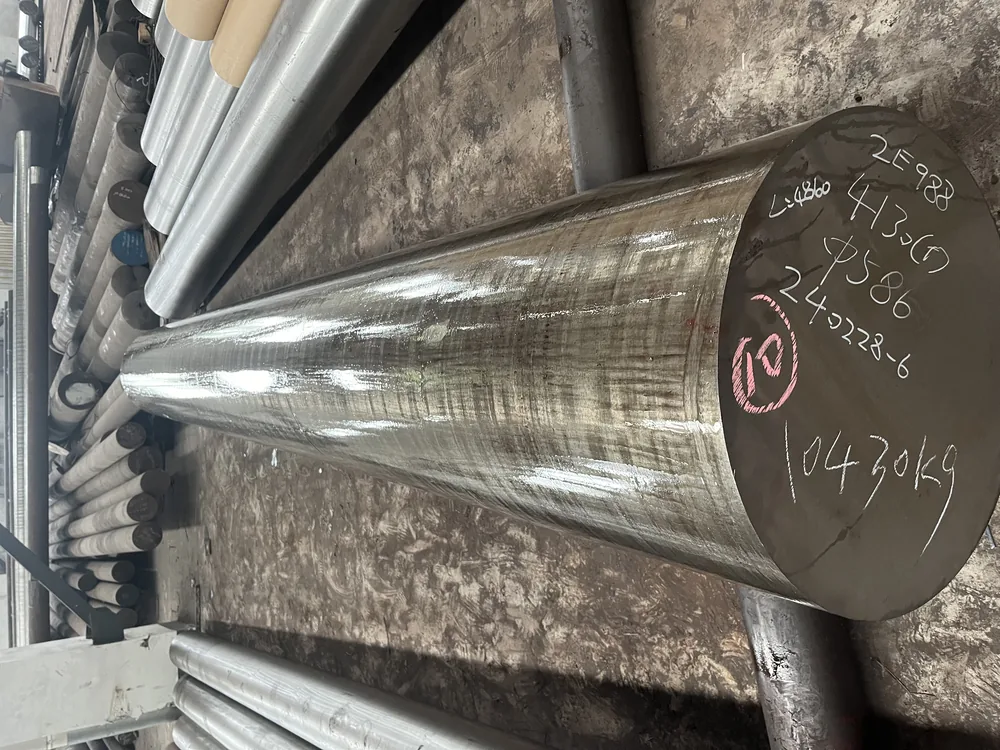

- El forjado es beneficioso: El conformado por forja refina el tamaño de grano y mejora la resistencia del material sin comprometer la ductilidad. Se recomienda como proceso preferente frente al mecanizado a partir de barra.
- El control del tratamiento térmico es crítico: La calidad del equipo, el estado del medio de temple y la supervisión del proceso son determinantes. La empresa A demostró que es posible obtener un límite elástico de 581 MPa y una resistencia a tracción de 748 MPa en probetas forjadas, superando ampliamente los requisitos mínimos de 517 MPa y 655 MPa respectivamente.
- La normalización previa al temple y revenido es esencial para homogenizar la microestructura y refinar el grano antes del endurecimiento.
- No se debe subestimar el factor humano: La capacitación del personal y el seguimiento riguroso de los procedimientos son tan importantes como la calidad del equipo.
En resumen, la calidad del material 4130 para cuerpos de válvula es el resultado de una cadena de procesos interdependientes: desde la selección de materias primas con bajo contenido de inclusiones, pasando por un forjado controlado en el rango de temperatura adecuado, hasta un tratamiento térmico ejecutado con precisión. Cada eslabón de esta cadena debe ser monitoreado y optimizado para garantizar que el componente final cumpla con los exigentes requisitos de las aplicaciones ferroviarias y de equipos de presión.
