Chapa de acero inoxidable 309Cb (S30940)
Austenítico 23Cr-13Ni estabilizado con niobio para servicio continuo a 1.000 °C
Por qué existe el 309Cb si ya hay 309S
El 309S resuelve el problema térmico —23 % de cromo y 13 % de níquel para resistir oxidación continua hasta 1.000 °C— pero deja abierto el problema metalúrgico: entre 425 y 860 °C el carbono libre precipita carburos de cromo en el borde de grano y la zona soldada queda sensitizada.
El 309Cb añade niobio, que captura el carbono antes de que lo haga el cromo. El resultado es una chapa que puede soldarse y mantenerse en ese rango intermedio sin sufrir corrosión intergranular, algo habitual en hornos con ciclos térmicos.
La contrapartida es de fabricación: el niobio endurece la chapa en caliente y complica la conformación en frío. En piezas de formas complejas conviene evaluar el 309S con posterior tratamiento de solubilizado.
El 309Cb no es un grado de mayor temperatura que el 310S: son ejes distintos. El 309Cb estabiliza contra la sensibilización; el 310S sube el techo de temperatura y la resistencia a la fluencia.
Normas y designaciones del 309Cb
| Norma | Designación | País / Región |
|---|---|---|
| ASTM / UNS | 309Cb / S30940 | EE. UU. |
| ASME | SA-240 | EE. UU. |
| EN | 1.4828 (aproximado) | Europa |
| JIS | SUS309Cb (no normalizado; consultar) | Japón |
| GB | 06Cr23Ni13Nb | China |
El 309Cb es una designación ASTM; en Europa no hay un número EN equivalente exacto. El 1.4828 recoge la composición 20Ni-12Cr-Si pero sin estabilización, así que no sustituye al 309Cb cuando el requisito es resistencia a la sensibilización.
Propiedades mecánicas a temperatura ambiente
| Propiedad | Valor | Condición |
|---|---|---|
| Límite elástico Rp0,2 | ≥205 MPa | ASTM A240 |
| Resistencia a la tracción Rm | ≥515 MPa | ASTM A240 |
| Alargamiento A | ≥40 % | ASTM A240 |
| Dureza | ≤217 HB | típico |
| Recocido de solución | 1.040–1.090 °C | enfriamiento rápido |
A 800 °C el límite elástico cae a unos 120 MPa y la fluencia pasa a gobernar el diseño. Para dimensionar a temperatura se necesita la curva de fluencia del grado, no la tabla ambiente.
Composición química del 309Cb (S30940)
| Elemento | C | Si | Mn | P | S | Cr | Ni | Nb | Mo | N |
|---|---|---|---|---|---|---|---|---|---|---|
| % en masa | ≤0,08 | ≤0,75 | ≤2,00 | ≤0,045 | ≤0,030 | 22,0–24,0 | 12,0–16,0 | 0,10–1,00 (≥10×C) | — | — |
El niobio debe superar diez veces el carbono. Por debajo de esa relación el grado se comporta como un 309S y pierde la razón por la que se paga.
309Cb, 309S o 310S: cuándo usar cada uno
| Grado | Composición clave | Límite práctico | Uso |
|---|---|---|---|
| 309S (S30908) | 22-24 Cr / 12-15 Ni, sin Nb | Se sensibiliza entre 425–860 °C | Hornos sin soldadura crítica |
| 309Cb (S30940) | Igual + Nb 0,10–1,00 | Resiste el rango intermedio tras soldar | Hornos soldados, ciclos térmicos |
| 310S (S31008) | 25 Cr / 20 Ni | Más temperatura y fluencia, menos conformabilidad | 1.100 °C, alta exigencia |
La decisión se reduce a dos preguntas: ¿la pieza se suelda? y ¿va a trabajar entre 500 y 850 °C? Si ambas respuestas son sí, el 309Cb evita el fallo por corrosión intergranular en el borde del cordón.
Si el requisito real es aguantar 1.100 °C o resistir fluencia, el 309Cb no llega: hay que pasar al 310S o a un grado con más níquel. Y si la pieza es de forma compleja y se conforma en frío, el niobio juega en contra.
Error habitual: especificar 309Cb «por seguridad» y luego no poder doblar la chapa. El 309Cb se justifica por soldadura y rango térmico, no como mejora genérica.
Formas de suministro y rangos dimensionales
| Forma | Rango | Longitud / presentación | Norma |
|---|---|---|---|
| Chapa laminada en frío | 0,3–3,0 mm | 1.250 × 2.500 mm | ASTM A240 |
| Chapa laminada en caliente | 3–60 mm | 2.000 × 6.000 mm | ASTM A240 |
| Tubo sin soldadura | Ø6–530 mm | 6.000 mm | ASTM A213 |
| Barra redonda | Ø6–250 mm | 3.000–6.000 mm | ASTM A276 |
Aplicaciones del 309Cb
Pantallas y placas de protección en hornos de recalentamiento y temple.
Piezas soldadas que trabajan en el rango 600–900 °C con ciclos.
Baffles y placas internas en equipos de alta temperatura.
Elementos de horno rotatorio expuestos a oxidación y abrasión.
Condiciones de suministro
| Concepto | Detalle |
|---|---|
| Estado de entrega | Recocido de solución (+AT), superficie decapada |
| Certificado | EN 10204 3.1 con análisis químico y mecánicas |
| Ensayos de rutina | Análisis químico, tracción, dureza |
| Ensayos bajo pedido | Corrosión intergranular (ASTM A262 E), oxidación a 1.000 °C |
| Plazo | 20–30 días para medidas de producción |

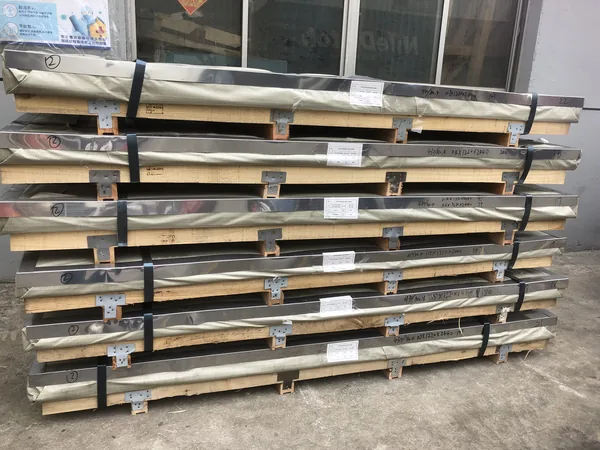

| Embalaje | Paquete con separadores de madera, fleje y etiqueta por colada |
Errores frecuentes y modos de fallo
1. Usar 309S en piezas soldadas que trabajan a 600 °C. Es el fallo más común: la zona afectada por el calor se sensibiliza y en pocos meses aparece corrosión intergranular justo al lado del cordón.
2. Esperar prestaciones de 310S. El 309Cb resiste oxidación hasta 1.000 °C, no 1.100, y su fluencia es menor. Si la pieza se dimensiona con la curva del 310S, fallará por deformación.
3. Formar en frío como si fuera 304. El niobio eleva la resistencia a la deformación en caliente y reduce la ductilidad en frío. Los radios de plegado deben ser más generosos.
4. Soldar 309Cb a acero al carbono sin analizar la dilución. La mezcla baja el cromo y el niobio en la raíz; en espesores finos conviene aporte 309Cb o 309Mo.
En servicio prolongado por encima de 700 °C aparece fase sigma. No es un defecto de suministro, es envejecimiento: se controla con el diseño y con paradas programadas, no cambiando de proveedor.
Preguntas frecuentes sobre el 309Cb
¿309Cb o 309S?
Si la pieza lleva soldadura y va a trabajar entre 425 y 860 °C, 309Cb. El niobio captura el carbono y evita la sensibilización en la zona afectada por el calor. Si la pieza no se suelda y trabaja por encima de ese rango, el 309S es suficiente y conforma mejor.
¿Hasta qué temperatura aguanta?
Oxidación continua hasta 1.000 °C en aire limpio. Con ciclos térmicos frecuentes o atmósferas con azufre, el límite práctico baja a 900–950 °C y la vida depende más de la resistencia a la fluencia que de la oxidación.
¿Qué pasa con la fase sigma?
Entre 600 y 900 °C, con tiempo, el 309Cb precipita fase sigma y pierde ductilidad a temperatura ambiente. Es envejecimiento normal del grado. Se controla limitando la temperatura de trabajo, evitando enfriamientos lentos desde 900 °C y programando reemplazos.
¿Se puede plegar en frío?
Se puede, pero con radios mayores que en un 304. El niobio endurece la chapa y reduce el alargamiento útil. Para formas cerradas conviene recocer después del conformado o pasar a 309S si la soldadura no es crítica.
¿Qué formatos y plazo?
Chapa laminada en frío de 0,3 a 3,0 mm, laminada en caliente de 3 a 60 mm, tubo de Ø6 a 530 mm y barra de Ø6 a 250 mm. Plazo habitual de 20 a 30 días, con certificado 3.1 por colada.
Solicite su cotización de 309Cb
Indique diámetro, espesor o medida, cantidad y norma de referencia. Respondemos con precio y plazo en 24 horas.
