Soldadura de Tuberías de Acero AISI 4130: Proceso, Calificación y Control de Calidad

Soldadura de Tuberías de Acero AISI 4130: Proceso, Calificación y Control de Calidad

Autor: Harris, SHUNFU METAL

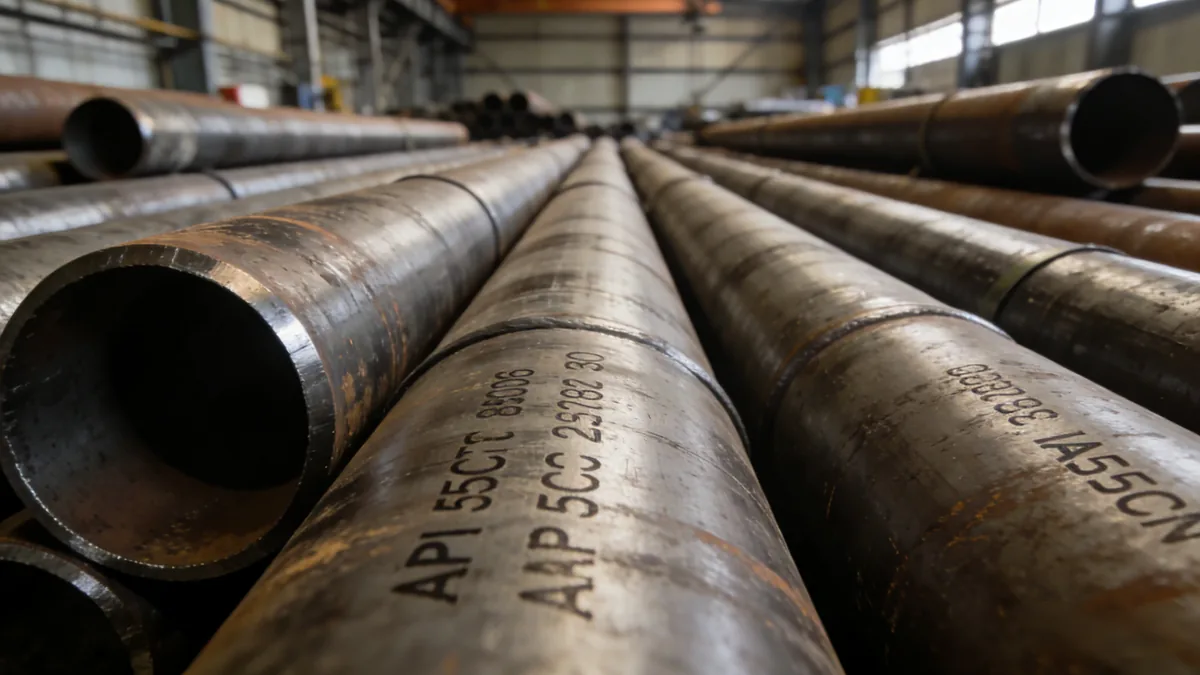

El acero AISI 4130 es un acero de baja aleación al cromo-molibdeno ampliamente utilizado en la industria del petróleo y gas, especialmente en sistemas de lodo de alta presión en plataformas de perforación marina. Su excelente combinación de resistencia, tenacidad y templabilidad lo hace ideal para tuberías de pared gruesa que operan en condiciones extremas. Sin embargo, su soldabilidad es limitada debido a su alto contenido de carbono y elementos de aleación, lo que lo hace propenso al endurecimiento, la formación de martensita y la susceptibilidad a fisuración en frío.

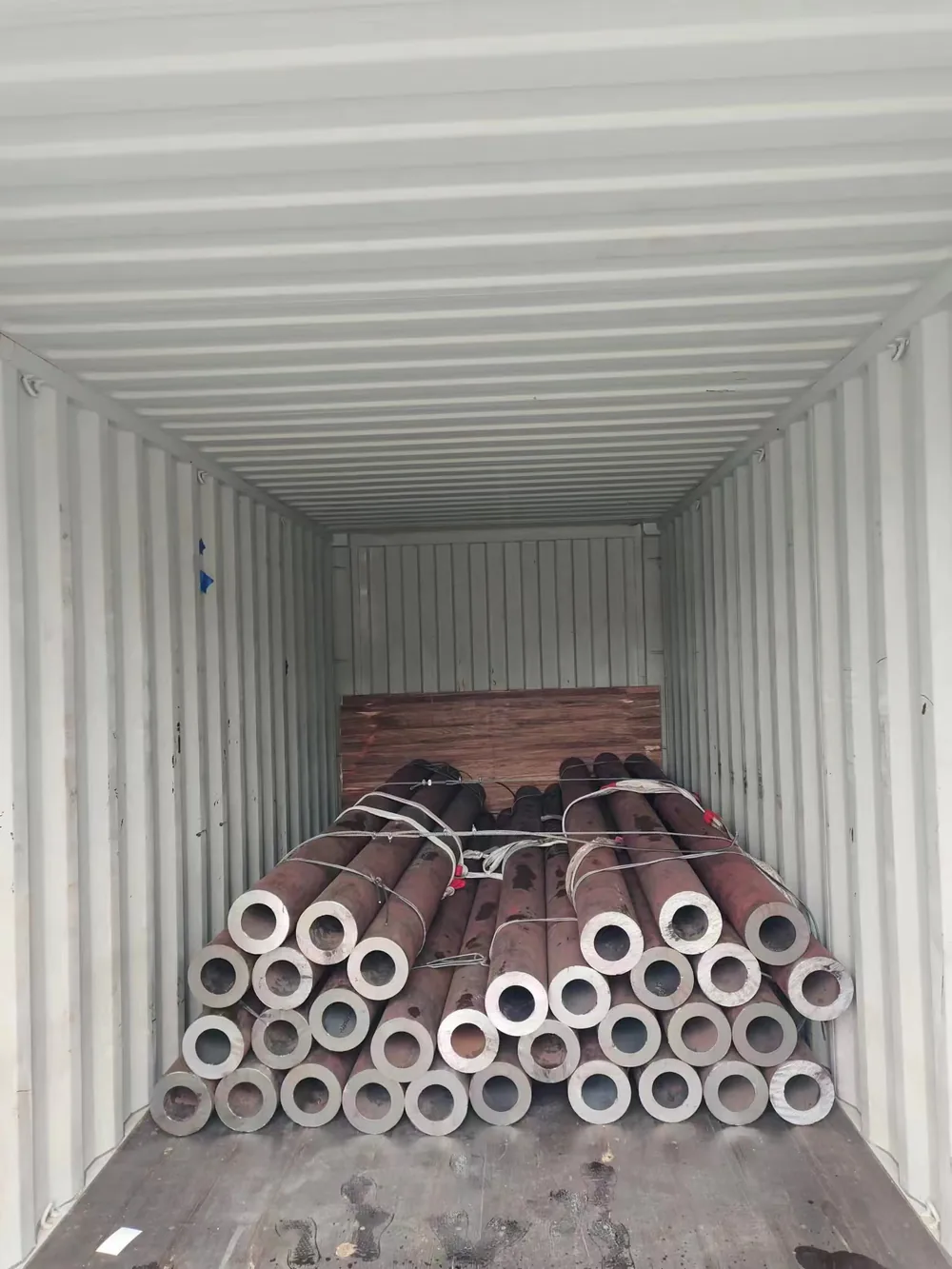

Este artículo analiza el estudio realizado por Nantong Zhenhua Heavy Equipment Manufacturing Co. para calificar un procedimiento de soldadura para tuberías de AISI 4130 de 168 mm de diámetro y 30 mm de espesor, cumpliendo con los requisitos de la norma ASME IX—2021 y la sociedad de clasificación ABS. Se presentan los resultados de las pruebas de calificación, que demuestran la validez del proceso desarrollado.

Equivalencias Normativas del Acero 4130

El acero 4130 se comercializa bajo diferentes designaciones según la región. La siguiente tabla resume las equivalencias más comunes, junto con la composición química del material utilizado en este estudio:

La composición química del tubo utilizado en el estudio es: C 0.31%, Si 0.29%, Mn 0.58%, P 0.012%, S 0.003%, Al 0.033%, Ni 0.23%, Cr 1.08%, Mo 0.22%, V 0.015%, con propiedades mecánicas: límite elástico 720 MPa, resistencia a tracción 588 MPa, alargamiento 25% y energía de impacto a -46°C de 88.2, 96.3 y 102 J.

Soldabilidad y Selección de Materiales de Aporte

La soldabilidad del acero 4130 se evalúa mediante el carbono equivalente (CE). Utilizando la fórmula del IIW:

CE = C + Mn/6 + (Cr+Mo+V)/5 + (Cu+Ni)/15

Con la composición proporcionada, el CE calculado es 0.68%, lo que indica una soldabilidad muy limitada y un alto riesgo de fisuración por hidrógeno. Según la norma AWSD1.1 y considerando un grado de restricción medio, se determinó una temperatura de precalentamiento mínima de 160°C, con temperatura entre pasadas controlada entre 160 y 200°C.

Para el aporte, se seleccionaron:

• Gas tungsten arc welding (GTAW) para la raíz: alambre ER80S-Ni1 (ASME SFA-5.28), con bajo contenido de elementos nocivos.
• Soldadura manual con electrodo revestido (SMAW) para relleno y acabado: electrodo E10018-D2 (AWS A5.5), con hidrógeno difusible ≤5 mL/100 g.

Las propiedades del metal de aporte se resumen a continuación:

Parámetros del Proceso de Soldadura y Tratamiento Térmico

Se utilizó una preparación de borde en V con ángulo de 70° y raíz a tope. Los parámetros de soldadura se ajustaron para controlar el aporte térmico, que es crítico para evitar el crecimiento de grano en la zona afectada por el calor (HAZ) y la formación de martensita frágil.

Los parámetros clave fueron:

• GTAW raíz: 105-120 A, 12-13 V, 10-11 cm/min.
• SMAW relleno: 110-160 A, 22-26 V, 14-18 cm/min.
• SMAW acabado: 100-190 A, 20-25 V, 14-16 cm/min.
• Aporte térmico total: aproximadamente 15 kJ/cm.

Inmediatamente después de la soldadura, se aplicó un tratamiento térmico post-soldadura (PWHT) a (620 ± 20)°C durante 135 minutos, con velocidades de calentamiento y enfriamiento controladas ≤150°C/h. Este tratamiento reduce las tensiones residuales, mejora la tenacidad y ablanda las zonas endurecidas.

Resultados de las Pruebas de Calificación

Tras el PWHT y una espera de 72 horas, se realizaron inspecciones por partículas magnéticas (MT) y ultrasonidos (UT) sin detectar defectos superficiales ni internos. Posteriormente, se extrajeron probetas según ASME IX para ensayos mecánicos.

Tracción

Ambas probetas de tracción fallaron en la zona de material base, con resistencia a la tracción superior a 655 MPa (valor de aceptación), demostrando que la unión es más resistente que el material base.

Impacto (Charpy V)

Las probetas de impacto se ensayaron a -46°C. Los resultados superaron ampliamente el valor mínimo de 41 J exigido:

Dureza (HV10)

Todos los valores de dureza fueron ≤250 HV10, muy por debajo del límite máximo típico para evitar fisuración por hidrógeno (generalmente 350 HV). Los valores más altos se registraron en la HAZ (247-248 HV), y los más bajos en el centro de la soldadura (163-175 HV).

Ensayo de flexión lateral

Las probetas de flexión no mostraron grietas ni defectos, cumpliendo con los requisitos de ASME.

Microestructura

El examen metalográfico reveló que la microestructura de la soldadura (relleno) consistía en ferrita + bainita granular, mientras que la HAZ mostraba martensita revenida + ferrita. La ausencia de martensita primaria y la finura de grano confirmaron la eficacia del PWHT y el control del aporte térmico.

Conclusiones y Recomendaciones Prácticas

1. La soldadura de tuberías de AISI 4130 de 30 mm de espesor requiere un estricto control de precalentamiento (≥160°C), temperatura entre pasadas (160-200°C) y PWHT inmediato a 620°C para evitar fisuración en frío y asegurar propiedades mecánicas adecuadas.
2. El uso de materiales de aporte con bajo hidrógeno (ER80S-Ni1 y E10018-D2) y la limitación del aporte térmico (~15 kJ/cm) son fundamentales para controlar la microestructura y la dureza.
3. Todas las propiedades mecánicas (tracción, impacto, flexión, dureza) cumplieron sobradamente los requisitos de ASME IX y ABS, con valores de impacto a -46°C muy superiores al mínimo (hasta 257 J).
4. El procedimiento calificado es recomendable para la construcción de tuberías de alta presión en plataformas marinas y puede servir como base para la elaboración de procedimientos de soldadura para aplicaciones similares.
5. Es importante destacar que el éxito del proceso depende del cumplimiento riguroso de todos los parámetros, incluyendo la velocidad de calentamiento/enfriamiento durante el PWHT, para evitar la fragilización.
