AISI 4130 en equipo de pozo: un mismo grado, cuatro resistencias. Cómo se garantiza el nivel 75K

Un mismo grado, cuatro resistencias: el control manda

Cuando un comprador especifica AISI 4130 para un cuerpo de válvula de pozo o un árbol de Navidad, ha dicho muy poco. El 4130 no es un acero: es una familia que, según el control de fabricación y de tratamiento térmico, se suministra en al menos cuatro niveles de resistencia —60K, 75K, 80K y 85K— con propiedades que pueden variar más de un 40 % en límite elástico. La diferencia entre un nivel y otro no está en el nombre del grado, sino en la disciplina de tres frentes: selección del material, control de la materia prima y control del tratamiento térmico. Este artículo explica, con datos de la práctica industrial china, cómo se garantiza de forma estable el nivel 75K y superiores.

El marco normativo sitúa al 4130 en su contexto. Es el acero cromo-molibdeno de la serie 41xx definido en Estados Unidos por ASTM A519/A29 (UNS G41300); en Europa corresponde al 25CrMo4 (1.7218) o 30CrMo4 (1.7216) de EN 10083; en Japón, al SCM430 de JIS G4105; en China, al 30CrMo de GB/T 3077. Para equipo de superficie, la referencia es API 6A, complementada por API 6HT para secciones grandes; la templabilidad se mide según ASTM A255, y el servicio con H₂S queda regido por NACE MR0175/ISO 15156.

Cuatro niveles, una sola designación

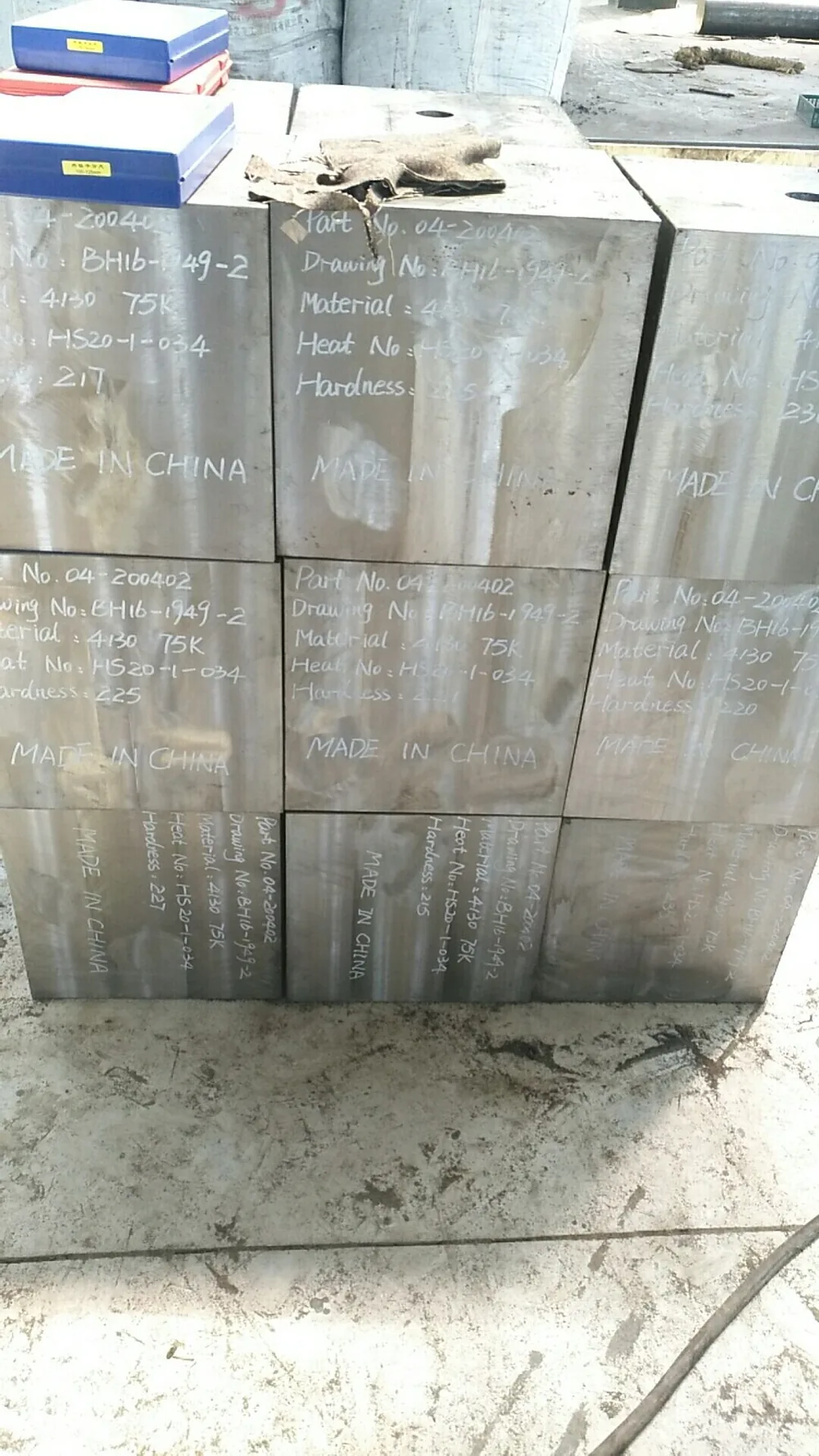

La práctica de API 6A distingue niveles por el límite elástico mínimo. El 75K —el nivel más solicitado en equipos para presiones de 10.000 psi y superiores— combina resistencia con la dureza máxima que admite el servicio ácido:

Dos restricciones adicionales definen el nivel 75K en la práctica: el ensayo Charpy V a −18 °C exige típicamente 42 J de media, y la dureza debe mantenerse por debajo de 22 HRC cuando el equipo trabajará en servicio ácido según NACE MR0175. Obsérvese la paradoja: para subir de nivel se sube la resistencia, pero la ventana de dureza se estrecha. Lograr ambas cosas a la vez es un ejercicio de control, no de composición.

Primera regla: ER ≤ DI, la templabilidad decide

La primera causa de fallo en el pozo no es el diseño, es el temple incompleto. La regla de selección es simple: el espesor efectivo de la pieza (ER) no debe superar el diámetro ideal de temple (DI) del material. Si se respeta, toda la sección templa en martensita y las propiedades son uniformes; si se viola, el núcleo queda con ferrita y perlita, con propiedades muy inferiores a las certificadas. El 4130 en nivel 75K templado en agua garantiza sección efectiva de aproximadamente 100 mm (4 pulgadas); por encima, el diseñador debe cambiar de grado o de sección.

El DI se calcula según ASTM A255 a partir de la composición; la tabla muestra el peso relativo de cada elemento en el numerador del factor:

La lección práctica: cromo y molibdeno son los multiplicadores dominantes. Por eso el control de estos dos elementos en banda estrecha vale más que cualquier ajuste posterior. Y una advertencia que la industria ha aprendido con coste: el ensayo de una probeta QTC pequeña no representa a una pieza de sección mayor. API 6HT nació precisamente para recordar que el temple inadecuado de secciones grandes es una de las principales causas de fallo en el campo; si la pieza exige gran templabilidad, hay que ensayar probetas grandes o prolongaciones del propio cuerpo.

Materia prima: las cuatro compuertas

Entre la colada y el tratamiento térmico, la materia prima debe pasar cuatro compuertas. La primera es la composición: azufre y fósforo son enemigos de la tenacidad. El azufre reduce la tenacidad de fractura (K_IC) y eleva la temperatura de transición de impacto; el fósforo alimenta la fragilidad de revenido. El aluminio, en cambio, es un aliado si forma AlN, que refina el grano, pero un enemigo si precipita como Al₂O₃.

La segunda compuerta es la segregación: la heterogeneidad de composición produce heterogeneidad de propiedades. Se mitiga en acería —diseño de lingotera, colada continua con agitación electromagnética— y se corrige después con difusión (normalizado) o con un temple de mayor velocidad de enfriamiento. La tercera es la limpieza: las inclusiones de sulfuro (MnS) y de alúmina (Al₂O₃) son los protagonistas de los fallos en servicio ácido; el hidrógeno que entra en el acero se acumula en la interfaz inclusión-matriz, y a presión suficiente forma fisuras por hidrógeno (HIC) que se unen en grietas largas. Cuanto mayor es el nivel y el número de inclusiones, mayor es la sensibilidad al HIC. La cuarta es el hidrógeno mismo: medido en caliente antes de colar, controlado con desgasificación al vacío, y gestionado con tratamientos de deshidrogenación y manejo cuidadoso del almacenamiento.

Tratamiento térmico: la batalla por la velocidad de enfriamiento

Un material perfecto puede arruinarse en el horno. El 4130 se austeniza, se templa en agua —el medio que asegura martensita en la sección efectiva de 75K— y se reviene entre 620 y 680 °C. Tres controles deciden el resultado:

• Temperatura del agua: API 6A exige como mínimo agua a ≤40 °C antes del temple y ≤50 °C después; la práctica recomendada para 75K es mantenerla en 15–20 °C, porque la capacidad de enfriamiento cae drásticamente al subir la temperatura del medio.
• Severidad de temple: la capacidad real del medio se cuantifica con la severidad de temple de Grossmann (H), definida por la relación entre la transferencia de calor superficial y la difusividad del acero. Es el puente que convierte el DI teórico en el diámetro efectivo real (D_C) de la pieza; por eso dos hornos aparentemente iguales pueden producir resultados distintos.
• Carga del horno: la separación entre piezas debe permitir la circulación del medio; como referencia de la práctica aeroespacial, AMS 2759 sugiere al menos 75 mm entre productos, con tiempos de mantenimiento y cantidad de carga definidos para cada pieza, no copiados de una receta general.

Verificación y lecciones para el comprador

La práctica china documentada valida el método: con especificaciones de composición definidas según los criterios anteriores, se ensayaron probetas QTC de 100 × 100 × 200 mm procedentes de cuatro coladas, en ocho series de ensayo; todas cumplieron el nivel 75K. El mensaje es que el resultado no dependió de la suerte de una colada, sino de un sistema de control repetible.

Para quien compra cuerpos de válvula, cabezales y árboles de Navidad en 4130, la lista de auditoría es concreta:

• Exija el cálculo ER ≤ DI: pida al fabricante la justificación de que la sección efectiva de la pieza no supera la templabilidad del grado; si la pieza es grande, exija probeta grande o prolongación de cuerpo, no una QTC pequeña.
• Revise los límites reales, no los del grado: S, P, gases e inclusiones controlados en banda estrecha; pregunte por el nivel de inclusión y por el contenido de hidrógeno declarado.
• Audite el temple: registro de temperatura del agua, severidad de temple declarada, separación de piezas y curva de revenido. En servicio ácido, confirme la dureza ≤22 HRC según NACE MR0175 y los ensayos Charpy a baja temperatura.

El 4130 de nivel 75K no se compra: se fabrica. Y se fabrica solo cuando el comprador sabe qué preguntar.
