Por qué el Recocido de Esferoidización Falla en el Acero 4140 / 42CrMo4 para Pernos de Aerogenerador — y Cómo Resolverlo
Por qué el Recocido de Esferoidización Estándar Falla en el Acero 4140 / 42CrMo4 para Pernos de Aerogeneradores
Por Harris, Equipo Técnico — SHUNFU METAL
Equivalencias de norma: AISI 4140 · EN 42CrMo4 · GB 42CrMo · JIS SCM440
El acero estudiado en este artículo se clasifica como AISI 4140 según ASTM A29/A29M (EE. UU., UNS G41400),
equivalente al grado 42CrMo4 (1.7225) del sistema europeo,
al 42CrMo de GB/T 3077 en China
y al SCM440 de JIS G4105 en Japón.
Los cuatro grados comparten la misma composición núcleo (∼0.40 % C, 1.0 % Cr, 0.20 % Mo); las diferencias entre normas son menores y no alteran la lógica metalúrgica que se discute aquí.
En estado recocido, la norma europea EN 10083-3 fija la dureza máxima en ≤ 241 HBW para 42CrMo4;
el cliente fabricante de pernos de aerogenerador cuyo proceso se analiza aquí exige ≤ 185 HBW y
una tasa de esferoidización ≥ 80 %
para garantizar la conformabilidad en la etapa de extrusión en frío.
El contexto: por qué los pernos de aerogenerador exigen recocido de entrega
Los pernos de aerogenerador operan bajo cargas mecánicas cíclicas de gran magnitud, vibraciones permanentes, gradientes de temperatura y —en instalaciones marinas— ambientes de alta corrosividad.
Para satisfacer estos requisitos, la industria ha migrado de aceros de medio carbono convencionales hacia grados de mayor resistencia con contenidos de Cr, Mo y Ni controlados.
El grado 4140 / 42CrMo4 es una de las opciones base más habituales para pernos de clase 10.9 y superiores.
El flujo de proceso del fabricante de pernos de referencia es:
recocido de esferoidización → extrusión en frío → conformado de rosca → temple y revenido → tratamiento superficial.
El recocido es la primera etapa y condiciona toda la cadena: si la barra llega con dureza superior a ≈ 185 HBW o con carburos en morfología laminar, las matrices de extrusión se desgastan de forma acelerada, las grietas superficiales aumentan y el desperdicio de material sube.

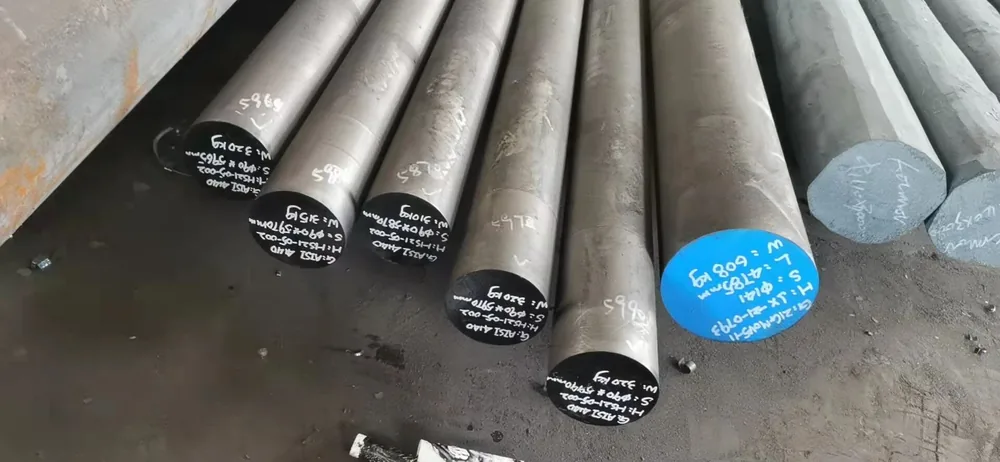

El proveedor de barra debe entregar el material ya recocido.
El problema comienza cuando se consulta la literatura estándar: para AISI 4140, las tablas de tratamiento térmico recomiendan calentar a ∼749 °C y enfriar lentamente a ∼666 °C a una tasa de 6 °C/h.
Esa receta funciona cuando el material de partida es ferrita + perlita normalizada.
No funciona cuando la barra procede directamente de laminación en caliente con una microestructura de
bainita +
martensita local + austenita retenida.
Y el 4140 de alta aleación laminado en grandes diámetros (≥ 50 mm) casi siempre termina en esa microestructura.
Material de partida: composición y microestructura
El estudio publicado en Heat Treatment of Metals (vol. 49, n.º 12, diciembre 2024) por investigadores de Nanjing Iron & Steel Co., Ltd., analiza una colada de 4140 de nueva composición producida en barras de Ø 60–80 mm.
La composición química se recoge en la Tabla 1:
| C | Si | Mn | Cr | Mo | Ni | P ≤ | S ≤ |
|---|---|---|---|---|---|---|---|
| 0.40–0.44 | 0.15–0.35 | 0.70–1.00 | 1.10–1.30 | 0.20–0.50 | 0.20–0.50 | 0.015 | 0.015 |
Comparada con el 4140 estándar (Cr 0.80–1.10 %, Mo 0.15–0.25 %), esta variante tiene Cr, Mo y Ni sensiblemente más altos.
El resultado es que la barra laminada presenta dureza en el rango 381–390 HBW —más del doble del límite de entrega exigido—
y una microestructura mayoritariamente bainítica con islas locales de martensita y austenita retenida.
Los puntos de transformación medidos por dilatometría son Ac₁ = 755 °C y Ac₃ = 786 °C,
valores que delimitan directamente la ventana de trabajo para el recocido.
Tres rutas de recocido, tres resultados diferentes
Los investigadores evaluaron las tres modalidades clásicas de recocido de esferoidización mediante simulación térmica en equipo Gleeble-3800, con muestras extraídas a ½ radio de la barra Ø 80 mm.
La Tabla 2 consolida todos los resultados medidos:
| Ruta | T soak (°C) | t soak (h) | Esferoidización (%) | Dureza (HBW) |
|---|---|---|---|---|
| Subcrítico (≤ Ac₁) | 700 | 10 | 17 | 237 / 235 / 240 |
| 720 | 10 | 26 | 219 / 225 / 223 | |
| 740 | 10 | 32 | 210 / 216 / 212 | |
| Enfriamiento escalonado (Ac₁–Ac₃) | 760 | 5 | 75 | 183 / 175 / 180 |
| 770 | 5 | 53 | 199 / 188 / 199 | |
| 780 | 5 | 47 | 186 / 196 / 187 | |
| Isotérmico (Ac₁–Ac₃ + isoterma 720 °C) | 760 + 720 | 4 + 5 | 82 | 180 / 179 / 182 |
| 770 + 720 | 4 + 5 | 76 | 187 / 186 / 185 | |
| 780 + 720 | 4 + 5 | 63 | 178 / 183 / 182 | |
| Isotérmico mejorado (700 °C precalentamiento + 760/720) | 700 + 760/720 | 2 + 4 + 5 | 90 | 170 / 172 / 173 |
| Producción en horno continuo | 700 + 760/720 | 2 + 4 + 5 | 91 | 174 / 171 / 175 |
Fuente: Tao Tao et al., Heat Treatment of Metals, Vol. 49, No. 12, 2024. Nanjing Iron & Steel Co., Ltd.
Lección 1: el recocido subcrítico no sirve con microestructura bainítico-martensítica
Las tres temperaturas subcríticas ensayadas (700, 720 y 740 °C, todas por debajo de Ac₁ = 755 °C) producen tasas de esferoidización de solo 17–32 % tras 10 horas de mantenimiento.
La dureza no baja de 210 HBW, muy por encima de los 185 HBW exigidos.
El motivo es estructural.
La bainita y la martensita no se comportan de la misma manera durante el recocido.
Las zonas martensíticas, ricas en dislocaciones y tensiones internas, esferondizan con relativa facilidad: los átomos de carbono tienen rutas de difusión cortas y numerosas.
Las zonas bainíticas, en cambio, son más estables y la esferoidización avanza lentamente, incluso con tiempos prolongados.
El resultado es una microestructura bimodal: regiones ya esferoidizadas junto a zonas con carburos en bloque aún sin transformar.
Extender el tiempo de recocido no resuelve el problema —solo agrava la heterogeneidad.
Conclusión práctica: para barras de 4140 de alta aleación producidas por laminación directa,
el recocido subcrítico que aparece en los catálogos de material es inaplicable.
Cualquier especificación de proceso basada exclusivamente en el nombre del grado, sin conocer la microestructura de partida, es un riesgo.
Lección 2: la zona bifásica tiene una ventana muy estrecha
El enfriamiento escalonado desde la zona bifásica (Ac₁–Ac₃) mejora la situación: a 760 °C se alcanza un 75 % de esferoidización.
Pero la ventana es estrecha.
A 770 °C, la esferoidización cae al 53 %; a 780 °C, al 47 %.
La razón es que por encima de ∼765 °C la disolución de cementita en austenita se acelera:
al enfriar lentamente no hay suficientes núcleos de carburo preexistentes para guiar la precipitación esférica, y parte del carbono reprecipita en forma laminar.
Para una línea de producción industrial con hornos de cámara o empuje donde el control de temperatura tiene variaciones de ±5–10 °C,
la ventana de 760 °C es demasiado estrecha para garantizar consistencia.
La heterogeneidad de dureza observada (183–199 HBW en la misma condición de 770 °C) confirma que el proceso es frágil y difícil de controlar en lote.
La solución: precalentamiento a 700 °C + isotérmico 760/720 °C
El proceso de recocido isotérmico simple (760 °C → 720 °C) alcanza 82 % de esferoidización, que ya cumple el objetivo inicial de ≥ 80 %.
Sin embargo, las muestras presentan agregados locales de carburo y la dureza tiene poco margen respecto al límite de 185 HBW.
El origen del problema es la austenita retenida presente en la microestructura de partida:
al calentarse, esa fase se transforma de forma no uniforme, creando puntos de nucleación desigualmente distribuidos.
El cálculo Thermo-Calc de la curva de transformación isotérmica del 4140 muestra que a 690 °C está el
“nariz” de transformación de alta temperatura.
La solución propuesta consiste en añadir un segmento previo de 700 °C / 2 h que convierte la austenita retenida antes de iniciar el isotérmico principal.
El ciclo completo queda así:
- Precalentamiento: 700 °C × 2 h — transformación de austenita retenida
- Austenitización parcial: 760 °C × 4 h — disolución controlada de carburos en zona bifásica
- Enfriamiento controlado: ≤ 20 °C/h hasta 720 °C
- Isoterma: 720 °C × 5 h — precipitación esférica homogénea
- Enfriamiento controlado: ≤ 20 °C/h hasta 600 °C, luego enfriamiento libre al aire
Con este ciclo, la producción en línea continua (horno de 13 zonas, calefacción por tubos radiantes de gas natural, atmósfera de nitrógeno puro) entrega barras Ø 80 mm con:
tasa de esferoidización 91 %, dureza 171–175 HBW, microestructura homogénea sin agregados de carburo.
Ambos indicadores superan holgadamente los umbrales del cliente (≥ 80 % y ≤ 185 HBW).
Por qué el parámetro de ficha técnica no sirve: perspectiva del proveedor
La temperatura de recocido de esferoidización que aparece en las fichas técnicas de AISI 4140 —749 °C con descenso a 6 °C/h— fue establecida para material en estado normalizado o recocido completo, con microestructura ferrita + perlita.
Esa microestructura tiene carburos laminares relativamente groseros que esferondizan con facilidad al ser calentados por debajo de Ac₁.
El 4140 de alta aleación de gran diámetro producido hoy en plantas de acería modernas no llega al cliente en estado ferrita + perlita.
Llega en bainita superior/inferior + martensita local, con durezas superiores a 350 HBW.
Aplicar el parámetro de ficha técnica sobre este material equivale a aplicar una receta de pan sobre harina de arroz:
el proceso parece correcto, pero el resultado falla.
La lección es directamente aplicable para cualquier comprador de barra 4140 / 42CrMo4 / GB 42CrMo que vaya a realizar cold heading o cold extrusion:
antes de negociar el proceso de recocido con el proveedor, es necesario verificar la microestructura de partida de la barra laminada.
Un informe de dureza en bruto y un micrografía del estado de recepción deben ser parte de la calificación de proveedor, no un extra opcinal.
Relevancia para compradores en mercados europeos y americanos
En Europa, la norma EN 10083-3 para 42CrMo4 fija dureza máxima en estado recocido (+A) de ≤ 241 HBW,
un valor suficiente para corte pero insuficiente para cold forging de pernos de alta resistencia.
La norma no especifica una tasa de esferoidización porque fue escrita pensando en material que posteriormente se somete a Q+T, no en material que va a ser deformado en frío.
En la práctica, los fabricantes europeos de pernos M36-M68 de clase 10.9 para aerogeneradores negocian con sus proveedores condiciones de entrega adicionales: habitualmente ≤ 185 HBW y esferoidización evaluada según ISO/TR 25914 o normas internas.
La dificultad es que esas condiciones suelen estar basadas en experiencia histórica con barras de menor aleación o menor diámetro.
Cuando el fabricante de aerogenerador escala a diámetros mayores o adopta un grado de mayor aleación, el proceso de recocido debe ser revalidado desde cero —exactamente lo que este estudio documenta.
Para los compradores que trabajan con proveedores chinos de barra 42CrMo, el mensaje es el mismo:
pedir no solo el certificado de composición y las propiedades mecánicas en estado Q+T, sino también la dureza de entrega y, si el destino es cold forging, la tasa de esferoidización con el método de evaluación utilizado.
Un proveedor que no puede responder esas preguntas no tiene el proceso bajo control.
