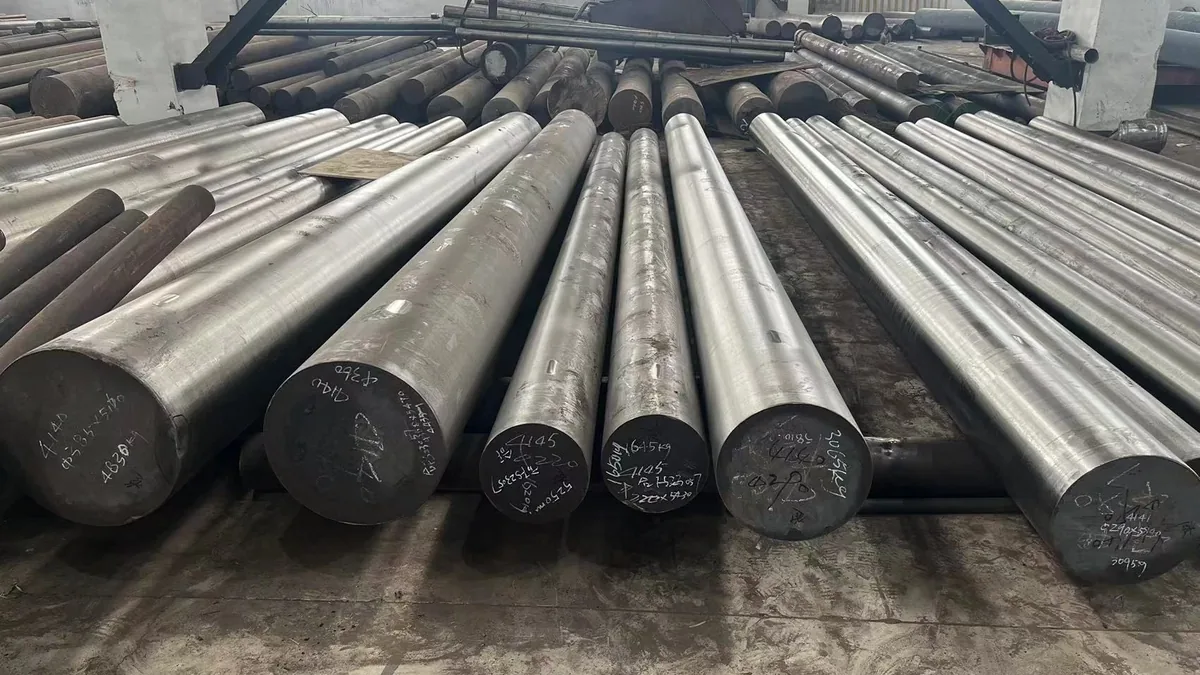

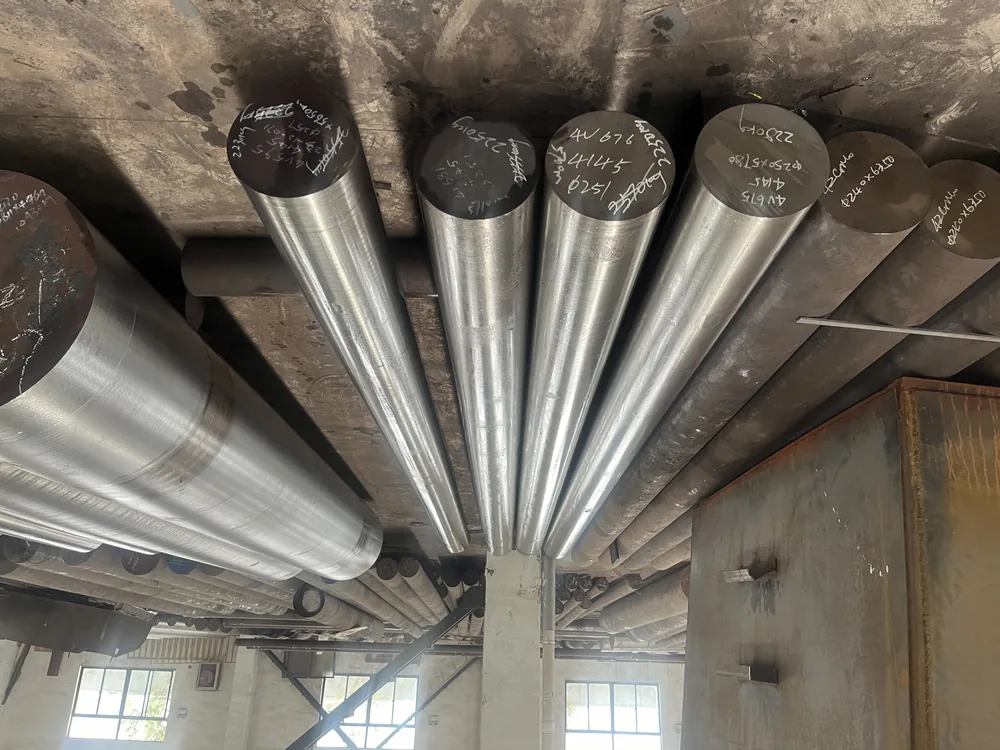

KH-4145HM (AISI 4145H) Barras de Mecha de Perforación: Proceso de Laminación en Caliente y Control de Hardenabilidad
KH-4145HM (AISI 4145H): Cómo la Laminación en Caliente y la Refinación en Vacío Garantizan la Hardenabilidad en Barras de Mecha de Perforación Profunda
Por Harris Lee, equipo técnico de SHUNFU METAL — especialistas en tuberías de aleación y aceros de alta resistencia para exploración petrolera.
Equivalencias de grado:
KH-4145HM (designación de planta, China) ≈
AISI 4145H (ASTM A304 / SAE J1268) ≈
42CrMo4+ / 1.7225 (EN 10083-3, composición superior) ≈
45CrMo (GB/T 3077) ≈
SCM445 (JIS G4053).
Nota: el sufijo “H” en la denominación AISI certifica bandas de templabilidad garantizadas según Jominy; el componente Cr y Mo es marginalmente superior al AISI 4140 estándar.
Por qué el Acero de Fondo de Pozo Exige un Enfoque Distinto
Las barras de mecha de perforación (drill collars) trabajan en condiciones que ningún otro componente estructural convencional enfrenta: torsión cíclica en un ambiente con lodo abrasivo, temperaturas superiores a 150 °C en pozos profundos, y presiones diferenciadas que multiplican el riesgo de colapso en la columna de perforación. En este contexto, una curva de Jominy plana o una zona central blanda son inaceptables. El KH-4145HM fue diseñado específicamente para cerrar esa brecha, y su cadena de fabricación refleja esa prioridad con una precisión inusual en la producción de tubería de aleación estándar.
Este artículo describe el proceso completo de fabricación de barras de mecha KH-4145HM en una línea de laminación en caliente con tren ASSEL, analizando los parámetros críticos que controlan la templabilidad a 50 mm del extremo — la profundidad más exigente del ensayo.
Metalurgia de Origen: EAF + Refinación en Cuchara + Desgasificación en Vacío
La calidad del acero para drill collars no se corrige aguas abajo: se construye en la acería. El proceso utiliza un horno de arco eléctrico (EAF) como etapa de fusión, seguido de refinación en cuchara (LF) para el ajuste fino de composición y la eliminación de inclusiones oxidadas. La etapa decisiva es la desgasificación en vacío, donde la presión del reactor se reduce hasta 0,1 Pa y se mantiene durante 45 minutos.
Este nivel de vacío — aproximadamente un millón de veces por debajo de la presión atmosférica — garantiza la eliminación casi total del hidrógeno disuelto (responsable de la fragilización diferida en secciones pesadas) y la reducción del oxígeno a niveles inferiores a 10 ppm. La limpieza del acero es la condición sine qua non para que la templabilidad predicha por composición química se realice de forma homogénea en sección transversal.
Desde el punto de vista del comprador europeo, conviene notar que este esquema EAF + LF + VD (Vacuum Degassing) es equivalente en pureza metalúrgica al proceso básico de oxígeno con desgasificación RH que emplean los fabricantes de referencia para acero 4145H en Europa y América del Norte.
Control de Temperatura en el Horno Anular: Siete Zonas, Una Sola Misión

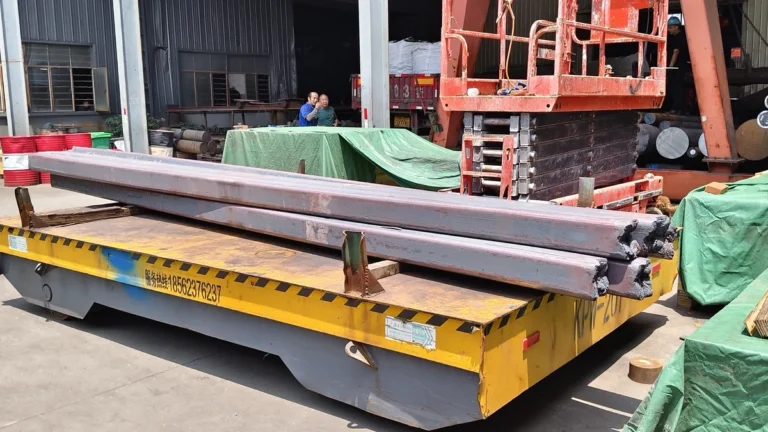

Los palanquillas cuadradas de 240 mm × 240 mm se calientan en un horno anular rotativo de siete zonas. La rampa no es lineal: la primera zona opera como precalentamiento suave para evitar el choque térmico, y las zonas de homogeneización final alcanzan 1.260 °C en la boca de salida. Esta temperatura de descarga garantiza la plasticidad necesaria para la perforación y laminación sin caída de temperatura intermedia que pudiera generar gradientes de deformación.
| Zona del horno | Rango de temperatura (°C) | Función metalúrgica |
|---|---|---|
| Precalentamiento | 550 – 570 | Eliminación de humedad superficial; evita choque térmico |
| Calentamiento zona 1 | 750 – 1.000 | Inicio de austenitización; disolución de carburos de borde |
| Calentamiento zona 2 | 1.000 – 1.080 | Austenitización completa; homogeneización de Cr y Mo en austenita |
| Calentamiento zona 3 | 1.100 – 1.180 | Eliminación de segregación química residual de colada continua |
| Homogeneización zona 1 | 1.200 – 1.220 | Equilibrio térmico centro-superficie; temperatura objetivo para perforación |
| Homogeneización zona 2 | 1.220 – 1.250 | Reserva de calor para compensar pérdida en transferencia |
| Boca de salida | 1.260 | Temperatura de descarga; inicio inmediato de perforación oblicua |
La diferencia de 710 °C entre la zona de precalentamiento y la boca de salida es deliberada: una rampa abrupta desde frío provocaría gradientes de esfuerzo térmico que nuclearían microfisuras longitudinales antes incluso de entrar al tren de laminación.
El Tren ASSEL: Por Qué Importan los Ángulos de Rodillo
Tras la perforación oblicua de dos rodillos — con una reducción de sección del 10 % en el paso de punzonado —, el tubo hueco entra al laminador ASSEL de tres rodillos. Los parámetros operativos definen la calidad interna de la pared del tubo:
- Reducción de sección en laminación ASSEL: 30 % — valor suficiente para cerrar porosidad axial residual de la colada sin generar pliegues internos por deformación excesiva.
- Ángulo de laminación (rolling angle) y ángulo de avance (feed angle): ambos fijados en 6° — el equilibrio entre velocidad de avance helicoidal y penetración radial que asegura un acabado interior uniforme sin marcas de espiral.
- Reducción total en tren reductor de tensión (12 cajas): 26,5 % sobre el diámetro del tubo en bruto — ajuste fino a la dimensión final sin tratamiento térmico intermedio.
La secuencia perforación + ASSEL + reductor de tensión produce un tubo con pared de espesor controlado y superficie interna limpia, condición indispensable para la inspección ultrasónica posterior. Un tubo con marcas de espiral o con irregularidades de diámetro interior genera señales de fondo elevadas en la inspección que pueden enmascarar defectos reales.
Tratamiento Térmico: La Secuencia Correcta para Secciones Pesadas
El tratamiento térmico final aplica tres etapas secuenciales sobre el tubo enderezado:
- Normalizado a 860 °C × 30 min: elimina la banda de Widmanstätten y el gradiente de estructura dejado por la laminación en caliente. El normalizado homogeneiza la austenita antes del temple final.
- Temple a 860 °C, enfriamiento en agua: la temperatura idéntica al normalizado no es coincidencia — asegura que la austenita esté completamente homogénea y de grano fino (heredado del normalizado) antes del enfriamiento rápido. El temple en agua, a diferencia del aceite, garantiza velocidades de enfriamiento superficial que superan la velocidad crítica de temple del 4145H incluso en secciones de gran diámetro.
- Revenido a 640 °C × 60 min: temperatura de revenido alta, próxima a A₁, que transforma la martensita en sorbita de revenido con alta tenacidad al impacto. A esta temperatura, los carburos de Cr y Mo se reprecipitan de forma controlada, contribuyendo a la resistencia residual sin fragilizar la matriz.
Desde la perspectiva de la hardenabilidad, el doble ciclo a 860 °C (normalizado + temple) funciona como un refinador de grano en dos etapas antes del enfriamiento final. Este enfoque es más conservador — y más fiable — que un único ciclo de austenitización directo, especialmente en coladas con leve heterogeneidad composicional.
Hardenabilidad Jominy: Los Datos Que Importan en Campo
El ensayo de templabilidad de extremo (Jominy) es el criterio de aceptación definitivo para el KH-4145HM. Los datos de producción documentan los resultados en tres posiciones críticas:
| Distancia al extremo | Especificación mínima (HRC) | Rango medido (HRC) | Promedio (HRC) | Evaluación |
|---|---|---|---|---|
| 1,5 mm | ≥ 56 | 56 – 60 | 56,0 | ✓ Cumple |
| 25 mm | ≥ 50 | 50 – 56 | 50,4 | ✓ Cumple |
| 50 mm | ≥ 40 | 41 – 52 | 46,3 | ✓ Cumple (margen 6,3 HRC) |
El punto más revelador es la posición de 50 mm: la especificación exige ≥ 40 HRC y el promedio real es 46,3 HRC — un margen positivo de 6,3 HRC. Para el usuario de campo, esto significa que incluso con variaciones de colada o del proceso de temple, el núcleo de la barra de mecha mantiene una resistencia garantizada muy por encima del límite crítico de pandeo dinámico en pozo.
La dispersión registrada en 50 mm (41–52 HRC) es amplia en términos absolutos, pero aceptable para secciones pesadas en producción. El valor mínimo de 41 HRC todavía supera en 1 HRC la especificación mínima. Una dispersión más estrecha requeriría un control de composición química por colada más riguroso — específicamente el rango de Cr hacia el extremo alto de la banda H.
Control de Calidad No Destructivo: Tres Estándares, Cero Tolerancia a Defectos Ocultos
La cadena de inspección no destructiva combina tres métodos complementarios, cada uno apuntando a un tipo específico de defecto:
- ASTM E309 — Detección por flujo magnético en superficie exterior: detecta discontinuidades longitudinales superficiales (grietas de laminación, marcas de herramienta, inclusiones superficiales). Es el método estándar de la industria para tubería de perforación rotativa.
- ASTM E213 — Inspección ultrasónica volumétrica: cubre defectos internos que el flujo magnético no detecta — segregación central, laminaciones en pared, inclusiones sub-superficiales. El requisito de superficie interior regular (consecuencia directa del proceso ASSEL) es esencial para la validez de esta prueba.
- API Spec 7 / SY/T 5144 — Inspección de roscas: los extremos de la barra de mecha llevan roscas API estándar cuyo paso, flanco y acabado se verifican con calibres específicos. Una rosca fuera de tolerancia en fondo de pozo puede generar un fallo de couplings con consecuencias irreparables.
La combinación de ASTM E309 + E213 es la que utilizan los especificadores de referencia en proyectos offshore y de perforación profunda (> 4.000 m). Que un fabricante chino cite estas normas — y no solo las normas nacionales equivalentes — indica que el proceso de aprobación de proveedor en mercados internacionales ya ha sido superado o está en curso.
Conclusión: Lo Que Este Proceso Implica Para el Comprador
El KH-4145HM no es simplemente un AISI 4140 con la etiqueta cambiada. La combinación de desgasificación en vacío a 0,1 Pa, doble ciclo de austenitización, temple en agua y banda de templabilidad garantizada produce un componente cuyo comportamiento en sección pesada es predecible de una colada a la siguiente.
El dato clave para la especificación de compra es la posición de 50 mm en Jominy: en un acero 4145H bien procesado, esa posición cae dentro del rango de martensita mayoritaria — garantía de que el núcleo de la barra no va a ser la zona débil ante un evento de pandeo en pozo inclinado. Los datos de producción documentados en este trabajo confirman que el proceso estabilizado mantiene esa garantía con margen.
Para proyectos donde se requieren certificados EN 10204 3.1 o 3.2, la trazabilidad de colada que permite el proceso EAF + LF + VD es directamente transferible a la documentación de entrega — una ventaja concreta frente a proveedores que operan con procesos de fusión menos documentados.
Harris Lee, SHUNFU METAL — Hunan, China. Especialistas en tubería CRA, aceros de alta resistencia y barras de aleación para exploración petrolera. Certificaciones: API Q1, ISO 9001, EN 10204 3.1/3.2, ASME–ASTM.
