Tubo mecánico 4130M-QT-125K: la uniformidad vale más que la resistencia

Alta resistencia es fácil; uniformidad, casi imposible

Cuando un comprador pide un tubo mecánico de 125 ksi, la mayor parte de los proveedores puede ofrecerle la resistencia. Lo que muy pocos pueden garantizar es la uniformidad: que el valor de dureza sea el mismo en la superficie interior, en el centro y en la superficie exterior de un tubo de pared gruesa. El caso real que se analiza aquí —el desarrollo chino del tubo 4130M-QT-125K de 273,05 mm × 31,75 mm, concebido para el mercado norteamericano— demuestra que la verdadera frontera técnica no está en la resistencia, sino en la homogeneidad del temple en todo el espesor.

Conviene fijar primero el acero y su nomenclatura internacional. La base es el AISI 4130, acero cromo-molibdeno de la serie 41xx, definido en Estados Unidos por ASTM A519 y ASTM A29. En Europa su equivalente es el 30CrMo4 (1.7216) de EN 10083 (con frecuencia comercializado como 25CrMo4/1.7218), cubierto por EN 10297-1; en Japón, el SCM430 de JIS G4105; en China, el 30CrMo de GB/T 3077. La designación 4130M indica una versión modificada por el productor chino; QT significa tratamiento de temple y revenido, y 125K fija el límite elástico mínimo en 125 ksi (865 MPa). No es una marca de la API: es un protocolo de cliente, más severo que la práctica habitual del mercado.

El protocolo: 125 ksi es solo la entrada

El cliente norteamericano definió requisitos que exceden lo que ofrece el 4130 templado y revenido convencional del mercado. La tabla siguiente compara el protocolo del 4130M-QT-125K con los valores típicos del 4130 según ASTM A519 en estado QT:

Nótese la dureza: 32–38 HRC en todo el espesor de una pared de 31,75 mm, con una variación máxima de 5 HRC entre superficie interior, centro y superficie exterior de la misma sección. Esa exigencia de ±2,5 HRC es la que separa a un fabricante con temple dominado de uno que solo compra el grado y recalentiza. En paralelo, el cliente pidió tolerancias dimensionales de ±0,75 % en diámetro exterior y de −10 % a +12,5 % en espesor, además de una verificación individual de cada tubo en el primer lote.

Pared gruesa: la zona prohibida del temple

El problema físico es la templabilidad. El 4130 convencional, templado en aceite, garantiza endurecimiento completo en secciones de hasta unos 75 mm. En una pared de 31,75 mm el aceite todavía podría bastar para el centro, pero no con la uniformidad exigida por el protocolo. Por eso el desarrollo chino recurrió al temple en agua: solo el agua, con su poder de enfriamiento muy superior, asegura martensita en todo el espesor. El agua, sin embargo, es el medio que provoca distorsión y grietas de temple.

La respuesta está en el diseño de la composición. La fórmula empírica del punto Ms —Ms = 538 − 317·C − 33·Mn − 28·Cr − 17·Ni − 11·Si − 11·Mo— muestra que cada punto de carbono y de aleación arrastra el inicio de la martensita hacia abajo y acumula tensión de transformación. El fabricante resolvió la ecuación de tres variables: elevó los elementos que estabilizan la austenita y refuerzan la ferrita (Cr, Mo, Si, Mn) para ganar templabilidad, y redujo el carbono para limitar la tensión interna y evitar el agrietamiento por agua. Es la lógica inversa de la intuición: para hacer un tubo de 125 ksi más seguro al agua, se baja el carbono.

El otro pilar es el equipo: un dispositivo de inmersión rotativa con refrigeración interior y exterior simultánea. La rotación del tubo durante la inmersión hace que el enfriamiento sea uniforme en todo el perímetro y minimiza la deformación por temple; la refrigeración simultánea de ambas caras equilibra el gradiente térmico a través de la pared. Sin estas dos condiciones, la exigencia de ≤5 HRC sería inalcanzable en un tubo de esta sección.

76 lotes de datos: la uniformidad se mide, no se promete

La producción se estadificó sobre 76 lotes de tratamiento térmico, con verificación individual de cada tubo en el primer lote. Los valores medios y las desviaciones estándar demuestran un proceso bajo control, no un resultado casual:

Los tres indicadores que un comprador debe mirar están aquí: desviación estándar de 0,89 HRC en 76 lotes (la dureza no salta entre coladas), variación por sección de 3 HRC frente a los 5 permitidos (la pared templa de forma homogénea), y grano austenítico de grado 8,5 frente al mínimo de 7 (microestructura fina de martensita revenida, que en este caso se verificó como sorbita de revenido). La inspección ultrasónica automática y el examen superficial no detectaron ninguna grieta de temple.

Cómo se fabrica la uniformidad

La homogeneidad no sale de un solo equipo, sino de una cadena completa de disciplina:

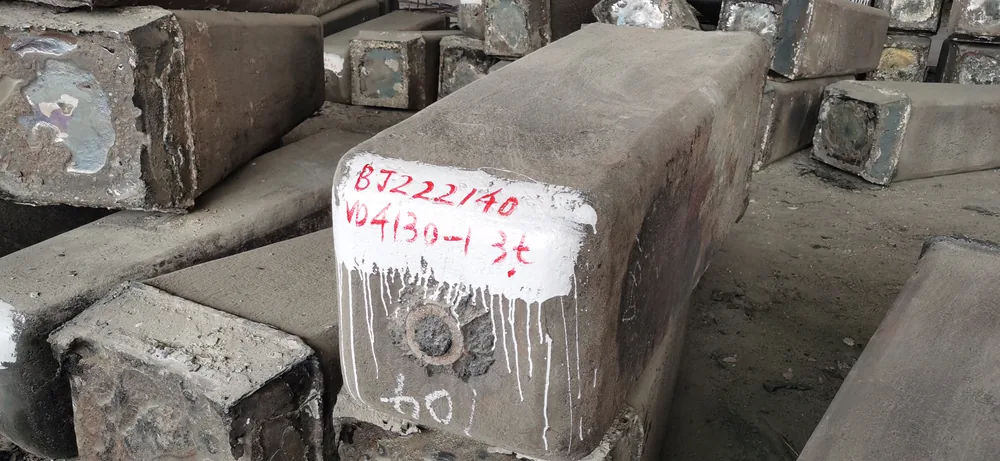

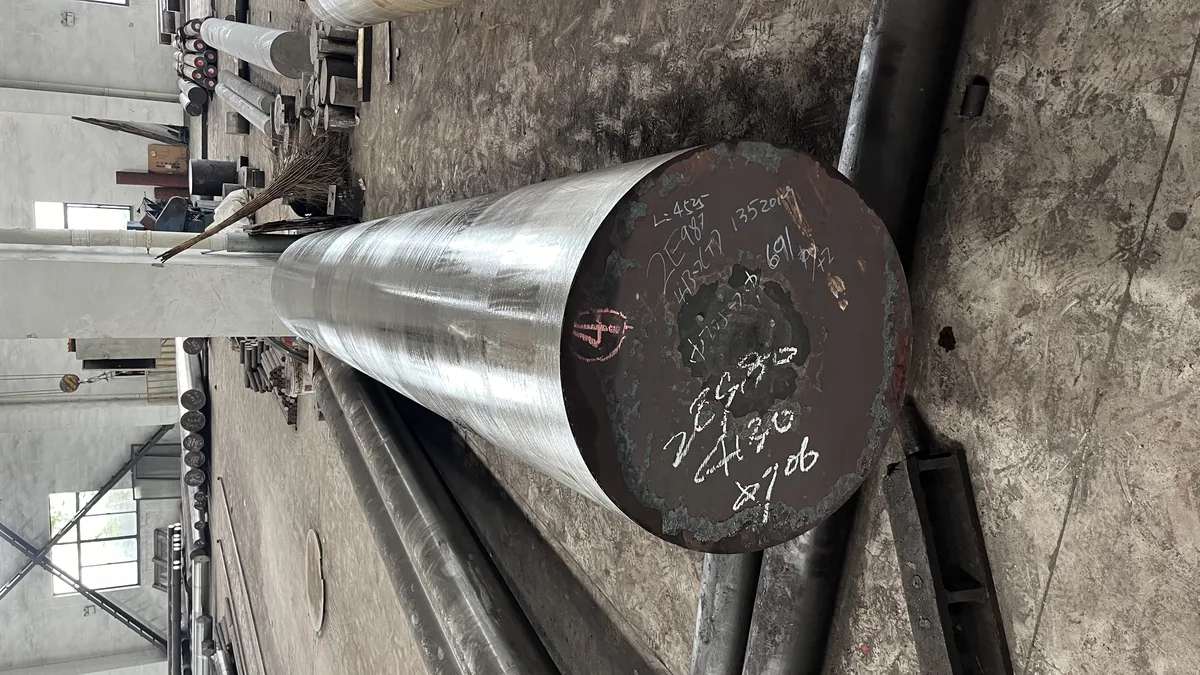

• Acería limpia: horno de arco eléctrico de 100 t con salida por fondo excéntrico, refino LF, desgasificado al vacío VD, hilo de calcio y colada continua de palanquilla redonda de 310 mm con protección total de argón y agitación electromagnética. Los cinco elementos nocivos (As, Sn, Pb, Bi, Sb) se limitan por debajo de 0,020 % para proteger tenacidad y superficie.
• Laminación en caliente controlada: perforación con laminador de dos rodillos de campana, siete cajas MPM de mandril retenido y catorce cajas de calibración-reducción con tensión media de tres rodillos. Dado el alto contenido de aleación, se controla la refrigeración del equipo para mantener una temperatura elevada de perforación y laminación, evitando defectos internos.
• Temple en agua por inmersión rotativa: austenizado a 890 °C (el punto Ac3 calculado es 830 °C), inmersión con rotación y refrigeración interior-exterior simultánea, seguida de revenido a 590 °C durante 80 minutos —diez minutos más que la práctica habitual— para uniformizar las propiedades en todo el espesor.
• Control dimensional: la exigencia de mecanizado posterior obligó a un control estricto del diámetro (±0,75 %) y del espesor (−10 % / +12,5 %), con tolerancias internas aún más cerradas que las contractuales.

Los ensayos siguen la cadena de normas chinas equivalentes a las internacionales: tracción según GB/T 228.1 (equivalente a ISO 6892-1), impacto Charpy según GB/T 229 (equivalente a ASTM E23), dureza Rockwell según GB/T 230.1, inclusiones según GB/T 10561 (método A), y tamaño de grano según GB/T 6394 (comparable a ASTM E112).

Conclusión: cómo auditar un tubo de alta resistencia

La lección de este desarrollo es directa. La resistencia de 125 ksi es el billete de entrada al mercado; la uniformidad es lo que distingue al proveedor. Tres comprobaciones concretas para quien adquiera tubos mecánicos de pared gruesa templados y revenidos:

• Pida la distribución, no solo el mínimo: exija el informe de variación de dureza entre superficie interior, centro y exterior de la misma sección; un límite de 5 HRC es exigente y un resultado real de 3 HRC indica un temple dominado.
• Pida el tamaño de grano y la microestructura: grano austenítico fino (grado 7 o superior) y martensita revenida uniforme son la garantía de tenacidad, especialmente si la pieza se mecanizará o soportará fatiga.
• Pida la estadística de lotes: una desviación estándar pequeña en 76 lotes consecutivos vale más que cualquier certificado aislado; significa que el proceso, no la suerte, produce las propiedades.

La próxima vez que reciba una oferta de tubo de 125 ksi, pregunte no por la resistencia, sino por su dispersión.
