Temple láser del AISI 4130: +47 % de resistencia al desgaste a cambio de corrosión
El temple láser del 4130: una espada de dos filos
En el petróleo, el desgaste superficial no es un detalle: es la causa de más del 90 % de las fallas de las piezas. Por eso la industria busca cada vez más el temple láser (LQ) para prolongar la vida de componentes de AISI 4130. Los datos de un estudio chino reciente —que combina microestructura, corrosión y desgaste— muestran que la técnica es extraordinariamente eficaz contra el desgaste, pero no es gratuita: la misma martensita y los mismos carburos que multiplican la dureza degradan la resistencia a la corrosión. Comprender esa compensación es la diferencia entre una decisión técnica correcta y un fallo costoso en el campo.
Recordemos el material y su nomenclatura internacional. El AISI 4130 es el acero cromo-molibdeno de la serie 41xx —aproximadamente 1 % de Cr y 0,2 % de Mo— definido en Estados Unidos por ASTM A29/A519; en China corresponde al 35CrMo de GB/T 3077; en Europa, al 25CrMo4 (1.7218) o 30CrMo4 (1.7216) de EN 10083; en Japón, al SCM430 de JIS G4105. Se emplea en cuerpos de válvula forjados, bielas y acoplamientos de tubería de perforación de pozos profundos, donde la combinación de temperatura, medio corrosivo y choques convierte la superficie en el punto débil.
Qué es el temple láser y por qué gana terreno

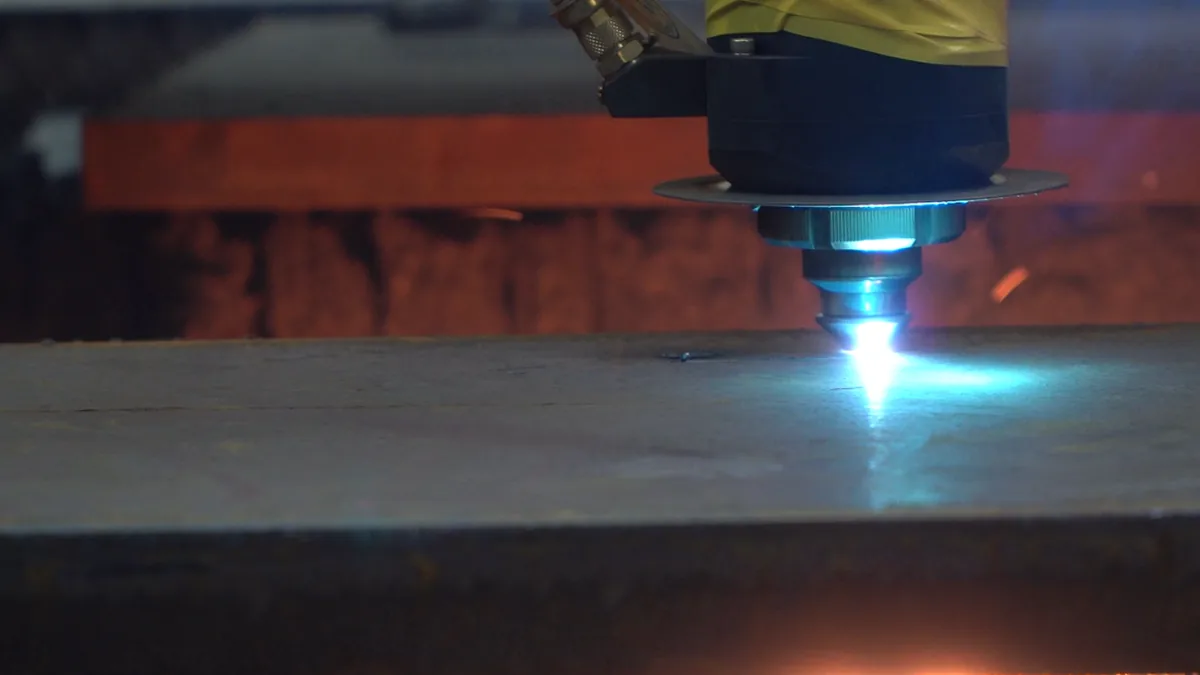

El principio es elegante en su simplicidad: un láser de alta potencia calienta la superficie por encima de la temperatura de transformación en milésimas de segundo; al retirarse el haz, la propia masa fría del componente extrae el calor con tal rapidez que la capa superficial se auto-templa, formando una delgada capa de martensita de grano fino con carburos finamente dispersos. Frente al temple convencional en horno —lento, aplicado a toda la pieza, con riesgo de distorsión—, el temple láser actúa localmente: no cambia las dimensiones ni la rugosidad de la pieza, deja un HAZ (zona afectada térmicamente) muy pequeño —en el estudio, 501,5 µm a 2,0 kW y 553,6 µm a 2,2 kW— y permite tratar solo la zona de trabajo, por ejemplo la rosca de un acoplamiento de tubería. Por eso se usa ya en cigüeñales, engranajes y cilindros, y en la industria petrolera, en roscas de uniones de tubería de perforación.
La microestructura resultante es la clave de todo: martensita revenida de grano fino, carburos ricos en cromo distribuidos uniformemente y, según la potencia, martensita secundaria y austenita retenida. A mayor potencia, mayor fracción de martensita y menor austenita retenida —y, como veremos, mayor dureza, mayor resistencia al desgaste… y peor corrosión.
La victoria contra el desgaste, con números
El ensayo de desgaste recíproco (carga de 80 N, contra bola de Al2O3) resume el beneficio del temple láser:
| Indicador | Base (4130) | LQ 2,0 kW | LQ 2,2 kW |
|---|---|---|---|
| Aumento de dureza superficial | — | +85 % | +95 % |
| Coeficiente de fricción medio | 0,366 | 0,293 | 0,195 |
| Tasa de desgaste volumétrico | Referencia | −25 % | −36 % |
| Mejora de resistencia al desgaste | — | +20 % | +47 % |
Dureza superficial
+85 / +95 %
Fricción media (COF)
0,366 → 0,195
Resistencia al desgaste
+47 %
El mecanismo es directo: la martensita y los carburos ricos en cromo tienen una dureza altísima que impide a la contrapartida abrasiva penetrar y arar la superficie; la austenita retenida aporta plasticidad y amortigua los impactos; y cuantos más carburos hay en la superficie, más difícil resulta cortar la superficie convexa del abrasivo. El resultado es un cambio de régimen: la pieza base sufre desgaste adhesivo, oxidativo y abrasivo con delaminación; la pieza templada, solo desgaste leve y oxidativo, sin desprendimiento de material.
El precio: la corrosión empeora
Aquí aparece la cara oscura. En solución de NaCl al 3,5 %, las medidas electroquímicas muestran que el temple láser degrada la resistencia a la corrosión, y cuanto mayor es la potencia, peor:
| Parámetro | Base (4130) | LQ 2,0 kW | LQ 2,2 kW |
|---|---|---|---|
| Densidad de corriente de pasivación (µA/cm²) | 60,00 | 102,28 | 108,58 |
| Resistencia de la película Rf (Ω·cm²) | 1124 | 3005 | 1029 |
| Resistencia de transferencia Rct (Ω·cm²) | 4738 | 1326 | 2598 |
| Rf + Rct (Ω·cm²) | 5862 | 4331 | 3627 |
La densidad de corriente de pasivación de las muestras templadas es unas 1,7 veces la de la base, y la suma de resistencias Rf + Rct cae de 5862 a 3627 Ω·cm². En la inmersión de 24 h, la película de productos de corrosión (γ-FeOOH, en forma de pétalos) es compacta en la base, pero suelta y agrietada en las muestras templadas, que incluso se descascaran a 2,2 kW.
La causa es metalúrgica, no superficial: al precipitar los carburos ricos en cromo, las regiones vecinas quedan empobrecidas en cromo (zona de agotamiento de Cr), incapaces de formar una película de producto de corrosión continua. Sobre esa discontinuidad, los iones Cl− atacan y provocan picaduras. Además, la microestructura multifásica —ferrita, austenita retenida y abundantes carburos— genera pares galvánicos entre fases que aceleran la corrosión. La austenita retenida, paradójicamente, protege algo: por eso la muestra de 2,0 kW, con más austenita retenida, corroe algo menos que la de 2,2 kW.
La decisión de ingeniería: dónde sí y dónde no
La conclusión práctica del estudio es que el temple láser es una herramienta excelente, no una solución universal. Tres criterios orientan su uso:
- Úselo donde manda el desgaste: roscas de acoplamientos de tubería, cigüeñales, engranajes, vástagos y superficies de apoyo en ambientes no corrosivos. Allí, +47 % de vida al desgaste con la misma geometría es un ahorro directo.
- No lo use en servicio ácido: el límite de dureza de 22 HRC de NACE MR0175/ISO 15156 existe para evitar la fisuración por sulfuros (SSC). Una superficie templada por láser supera con holgura ese límite —el 4130 templado y revenido ronda 30–45 HRC y la capa LQ lo eleva otro 85–95 %—, por lo que en pozos con H2S la capa endurecida sería un foco de agrietamiento.
- Elija la potencia según el servicio: 2,2 kW da máxima dureza y desgaste, pero peor corrosión; 2,0 kW sacrifica algo de desgaste por mejor resistencia a la corrosión. Si hay cloruros o humedad de fondo, la potencia moderada es la decisión prudente.
Dos parámetros de proceso adicionales merecen vigilancia: la tasa de solape entre pasadas (la bibliografía reporta que el solape de 0 % da el mejor balance desgaste-corrosión, mientras que solapes altos la empeoran) y la estabilidad del haz, porque la inhomogeneidad de potencia se traduce en capas de dureza irregular.
Conclusión: la superficie se paga
El temple láser del AISI 4130 demuestra que en materiales de servicio petrolero no hay refuerzo gratuito: la misma capa de martensita y carburos que multiplica la dureza y corta el desgaste en dos también empobrece la protección frente a la corrosión. Para quien especifica o compra componentes tratados por láser, la auditoría es clara:
- Defina el medio de servicio antes que la dureza: si hay H2S, el temple láser queda descartado por NACE MR0175; si hay cloruros y humedad, pida además una verificación electroquímica de la capa, no solo dureza.
- Exija los parámetros: potencia, velocidad de escaneo, tamaño de haz y tasa de solape, porque determinan el espesor de la capa (500–550 µm en el estudio), la fracción de martensita y el balance desgaste-corrosión.
- Recuerde que el láser trata la superficie, no el volumen: la resistencia estructural sigue dependiendo del núcleo templado y revenido; la capa LQ es un recubrimiento metalúrgico de servicio, no un sustituto del material de base.
Comprar dureza superficial sin preguntar por el medio de servicio es comprar a ciegas.
Autor: Harris, equipo técnico de SHUNFU METAL. Artículo de divulgación dirigido a clientes del sector de equipos de perforación y producción de petróleo y gas.
