Endurecimiento Superficial con Láser en Acero 4145H (AISI 4145H): Parámetros Óptimos para Máxima Resistencia al Desgaste en Herramientas de Perforación

Temple Láser en Acero AISI 4145H: Cómo el Parámetro Correcto Transforma la Superficie de un Drill Collar en una Barrera Contra el Desgaste

Por Harris Lee, equipo técnico de SHUNFU METAL — especialistas en tubería de aleación y aceros de alta resistencia para exploración petrolera.

El Problema Real: Desgaste en la Zona de Contacto del Drill Collar

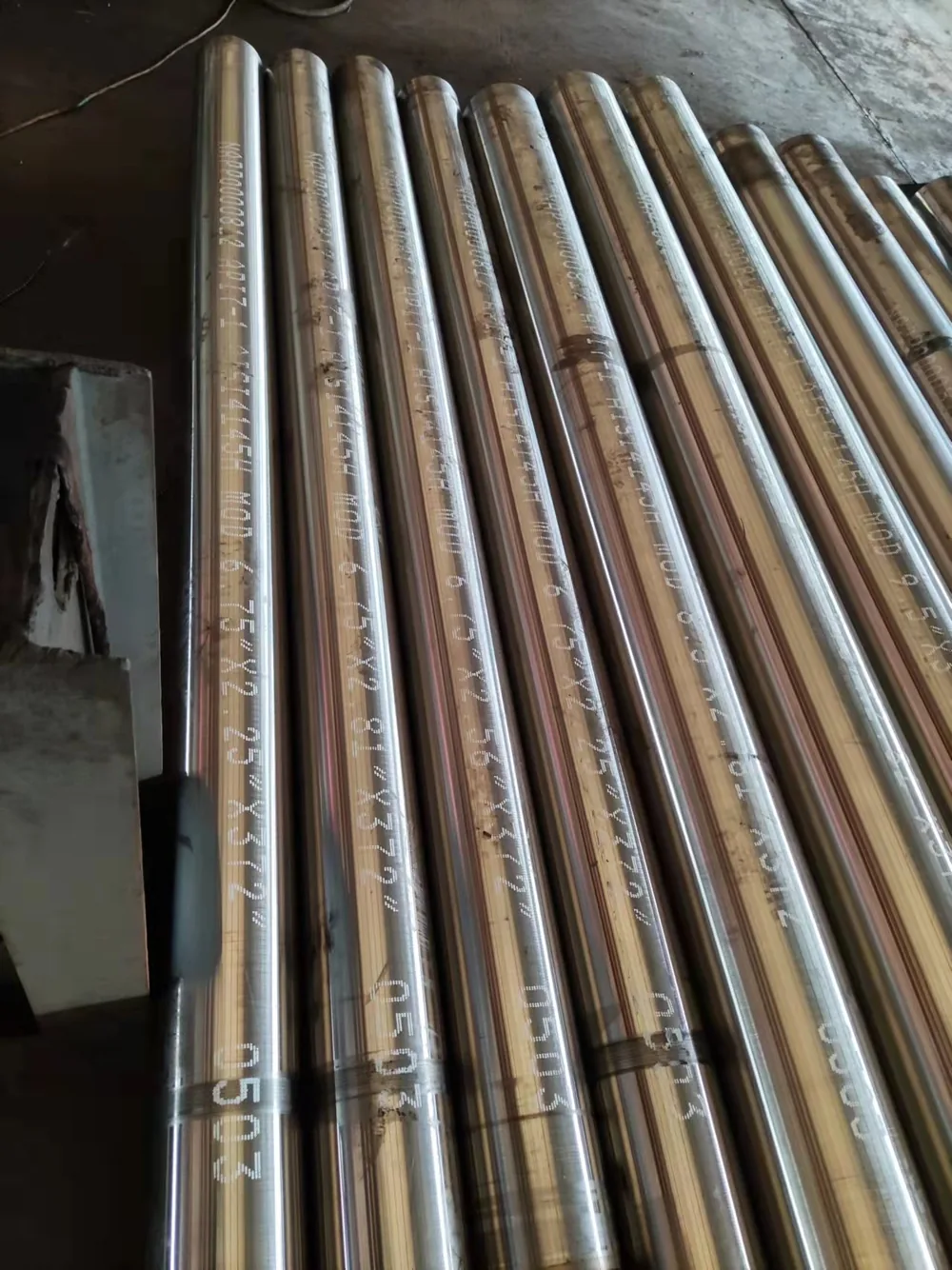

Los drill collars de AISI 4145H están diseñados para resistir simultáneamente: alta tensión de torsión cíclica, carga axial de compresión, vibraciones de alta frecuencia y la acción corrosivo-abrasiva del fluido de perforación. En este ambiente, la superficie exterior de la barra de mecha es la primera línea de sacrificio — el material que entra en contacto directo con la formación rocosa, con el revestimiento del pozo y con el propio fluido cargado de partículas sólidas.

La solución convencional — tratamiento térmico volumétrico de temple y revenido — eleva la dureza en todo el sección transversal, pero impone un límite: para obtener tenacidad suficiente en el núcleo (necesaria para absorber impactos dinámicos), la dureza superficial debe sacrificarse hasta valores que no garantizan resistencia al desgaste en servicio prolongado. La pregunta que plantea este estudio es directa: ¿puede el temple láser resolver esa dicotomía, endureciendo únicamente la capa superficial sin afectar la tenacidad del núcleo?

Principio del Temple Láser: Auto-enfriamiento por Conducción

El mecanismo es elegante en su simplicidad. El haz láser barre la superficie del acero a alta densidad de potencia: la capa superficial se calienta por encima de la temperatura de austenitización (A_c3) en milisegundos. Cuando el haz avanza y deja de iluminar ese punto, el calor se disipa rápidamente hacia el interior de la pieza por conducción — la masa fría del núcleo actúa como sumidero térmico. La velocidad de enfriamiento resultante supera ampliamente la velocidad crítica de temple del AISI 4145H, produciendo una capa superficial de martensita sin necesidad de inmersión en aceite, agua o polímero.

El resultado es una zona endurecida superficial (hardened case) de microestructura martensítica sobre un núcleo que conserva íntegramente su estructura de revenido — alta tenacidad al impacto. Este gradiente de propiedades es exactamente lo que requiere un drill collar en servicio: dureza superficial para resistir el desgaste abrasivo, tenacidad central para absorber el choque dinámico de la perforación.

Diseño del Experimento: 9 Combinaciones, 3 Potencias × 3 Velocidades

El estudio evaluó sistemáticamente 9 combinaciones de parámetros sobre probetas de AISI 4145H, variando dos variables independientes: potencia del láser de CO₂ (1,5 / 1,8 / 2,0 kW) y velocidad de barrido (400 / 600 / 800 mm/min). El tamaño de mancha (spot size) se mantuvo fijo en 10 mm en todos los ensayos. El barrido se realizó en doble pasada para cubrir la superficie de forma homogénea.

Microestructura: Por qué la Velocidad de Barrido Domina Sobre la Potencia

El análisis metalográfico revela un patrón consistente en los 9 grupos. La variable dominante no es la potencia del láser, sino la velocidad de barrido. A 400 mm/min, cualquier nivel de potencia produce martensita; a 800 mm/min, ningún nivel de potencia logra austenitización efectiva.

La explicación física es directa: a mayor velocidad de barrido, el tiempo de interacción entre haz y material se reduce. La energía absorbida por unidad de área disminuye proporcionalmente, impidiendo que la superficie alcance A_c3 con la uniformidad necesaria para una austenitización homogénea. A 800 mm/min con 1,5 kW, la superficie ni siquiera supera la temperatura de inicio de transformación — el resultado es perlita refinada, no martensita.

La potencia del láser actúa como modulador dentro del rango donde la velocidad ya garantiza austenitización. A 400 mm/min, pasar de 1,5 kW a 2,0 kW eleva la dureza de 42,3 HRC a 55,7 HRC porque la mayor densidad de energía produce austenitización más profunda y homogénea: mayor fracción de carbono disuelto en austenita → mayor fracción de martensita acicular fina tras el auto-enfriamiento.

La muestra 7 (2,0 kW / 400 mm/min) logra la combinación ideal: tiempo de interacción suficientemente largo para una austenitización completa + densidad de energía suficientemente alta para disolver la mayor parte de los carburos de Cr y Mo — la microestructura resultante es un agregado denso y uniforme de agujas de martensita fina, la fase más dura y resistente al desgaste alcanzable en este acero sin recubrimiento externo.

El Efecto de la Segunda Pasada: Acumulación de Calor Como Ventaja

Un fenómeno relevante del proceso de doble pasada merece atención. En los grupos de 400 mm/min, la segunda pasada de láser produce consistentemente durezas más altas que la primera pasada. El mecanismo: tras la primera pasada, la temperatura residual del material es más elevada. Esta temperatura de precalentamiento aumenta la absortividad superficial del acero frente al haz láser — el acero caliente absorbe más energía por unidad de tiempo que el acero frío, resultando en una austenitización más profunda y, tras el enfriamiento, en una capa martensítica de mayor dureza.

La zona de solape entre las dos pasadas muestra, por el contrario, una ligera caída de dureza. Esto se debe al efecto de auto-revenido: cuando el segundo haz calienta la zona ya endurecida por el primer barrido, la temperatura local puede superar brevemente la temperatura de revenido (~200–300 °C), reduciendo la densidad de dislocaciones en la martensita y ablandando ligeramente la capa. Este gradiente de dureza en la zona de solape es un factor a controlar en aplicaciones donde la cobertura superficial completa y homogénea sea crítica.

Resistencia al Desgaste: Los Tres Regímenes de Daño

Los ensayos de fricción y desgaste seco (configuración bola-disco, 100 N de carga, 200 rpm, 30 min sin lubricante) revelan tres modos de daño claramente diferenciados según el régimen de dureza superficial:

• Régimen de alta dureza (400 mm/min) — Desgaste por surcos (abrasión por microcorte): la superficie templada resiste la penetración del contracuerpo (bola de acero de 4 mm). El mecanismo dominante es el arado superficial — el contracuerpo produce surcos lineales pero no arranca material de manera significativa. Ausencia de cráteres de descamación. La resistencia a la deformación plástica de la martensita fina impide que el contracuerpo “entierre” en la superficie. Pérdida de masa mínima.
• Régimen de dureza intermedia (600 mm/min) — Desgaste por descamación (fatigue spalling): la superficie, con martensita más gruesa y posible austenita residual, no resiste el contacto cíclico del contracuerpo. Aparecen grietas superficiales y fenómenos de descamación (delamination). El material se desprende en fragmentos, generando cavidades visibles. La pérdida de masa es significativamente mayor.
• Régimen de baja dureza (800 mm/min) — Desgaste adhesivo y oxidativo: sin martensita superficial, la dureza es insuficiente para resistir el contacto metal-metal. El calor friccional genera capas de óxido que se adhieren a la superficie de desgaste — oxidative wear combinado con adhesión. La morfología superficial muestra capas superpuestas de óxido, cracks profundos y evidencia de transferencia de material desde el contracuerpo. Pérdida de masa máxima.

La correlación entre dureza y resistencia al desgaste es directa y monótona en este sistema: cada aumento de dureza superficial se traduce en reducción proporcional de la pérdida de masa. El mecanismo mecánico que lo explica es la resistencia a la deformación plástica: una superficie más dura impide la penetración del contracuerpo, reduce el área de contacto real y, por ende, el volumen de material arrancado por ciclo de deslizamiento.

Oscilación de Dureza: Un Indicador de Estabilidad del Proceso

Más allá del valor máximo de dureza, la dispersión del proceso es un criterio de calidad subestimado. El análisis muestra tres bandas de comportamiento:

• Grupos a 400 mm/min: dureza en el rango 42–57 HRC (amplitud Δ15). Elevada pero con oscilación relacionada al efecto de doble pasada descrito anteriormente.
• Grupos a 600 mm/min: rango 32–52 HRC (amplitud Δ20). Mayor dispersión, indicando inestabilidad del proceso en la transición entre austenitización completa e incompleta.
• Grupos a 800 mm/min: rango 27–39 HRC (amplitud Δ12). Dispersión estrecha pero centrada en valores bajos — el proceso es estable pero en un régimen no martensítico, sin valor técnico para endurecimiento superficial.

Para aplicaciones industriales de drill collars, la combinación de mayor dureza media y dispersión aceptable (grupo 7: 2,0 kW / 400 mm/min) es la única que cumple simultáneamente los criterios de valor absoluto y repetibilidad.

Posicionamiento Respecto a los Tratamientos Convencionales

Es importante contextualizar estos resultados frente a las alternativas industriales habituales para el endurecimiento superficial de herramientas de perforación:

• Temple convencional + revenido volumétrico: la dureza superficial típica del 4145H después de Q+T a alta temperatura es 28–36 HRC. El temple láser a 2 kW / 400 mm/min entrega 55,7 HRC en superficie — una ganancia de ~20 HRC sin afectar el núcleo.
• Nitruración por plasma o gas: produce capas de 0,1–0,5 mm con durezas de 600–900 HV (~55–70 HRC) pero requiere temperaturas de proceso elevadas (500–600 °C) que pueden afectar las propiedades del núcleo en piezas de geometría compleja.
• Temple por inducción: comparable en resultado final, pero limitado a geometrías axialmente simétricas y que requiere utillaje dedicado. El temple láser es más versátil para zonas localizadas o geometrías complejas.

La ventaja distintiva del temple láser sobre la nitruración o el temple por inducción es la selectividad espacial: solo se trata la zona de desgaste prevista, preservando intacta la estructura de revenido en el resto de la pieza. Para un drill collar donde el desgaste está localizado en zonas de contacto específicas, esto representa un ahorro de proceso y una reducción del riesgo de distorsión dimensional.

Conclusión: El Parámetro Correcto No es Negociable

La conclusión más importante de este trabajo no es el valor de 55,7 HRC en sí — es la constatación de que a 800 mm/min, ningún nivel de potencia produce endurecimiento útil. Quien especifique un proceso de temple láser para 4145H sin controlar la velocidad de barrido puede obtener un resultado que es peor que no tratar en absoluto: una superficie con estructura perlítica de baja dureza, sin el gradiente de deformación plástica que al menos el material en estado de entrega tiene desde la laminación.

La ventana operativa recomendada para endurecimiento superficial efectivo del AISI 4145H con láser de CO₂ es: potencia ≥ 2,0 kW con velocidad de barrido ≤ 400 mm/min. Con este parámetro, el mecanismo de desgaste en superficie cambia de adhesivo-oxidativo (la peor forma de daño tribológico para el drill collar) a abrasión por surcos controlada — un modo de desgaste predecible, lento y compatible con los ciclos de mantenimiento estándar de la columna de perforación.
