Tratamiento térmico del 42CrMo: guía práctica

El acero 42CrMo es un acero estructural aleado comúnmente utilizado conocido por sus excelentes propiedades mecánicas y su plasticidad en el tratamiento térmico. Se utiliza ampliamente en la fabricación de componentes mecánicos y maquinaria de ingeniería. El tratamiento térmico es uno de los procesos críticos que permiten que el 42CrMo alcance un rendimiento superior. Este artículo introducirá las características y aplicaciones del 42CrMo desde la perspectiva de los procesos de tratamiento térmico y la dureza.

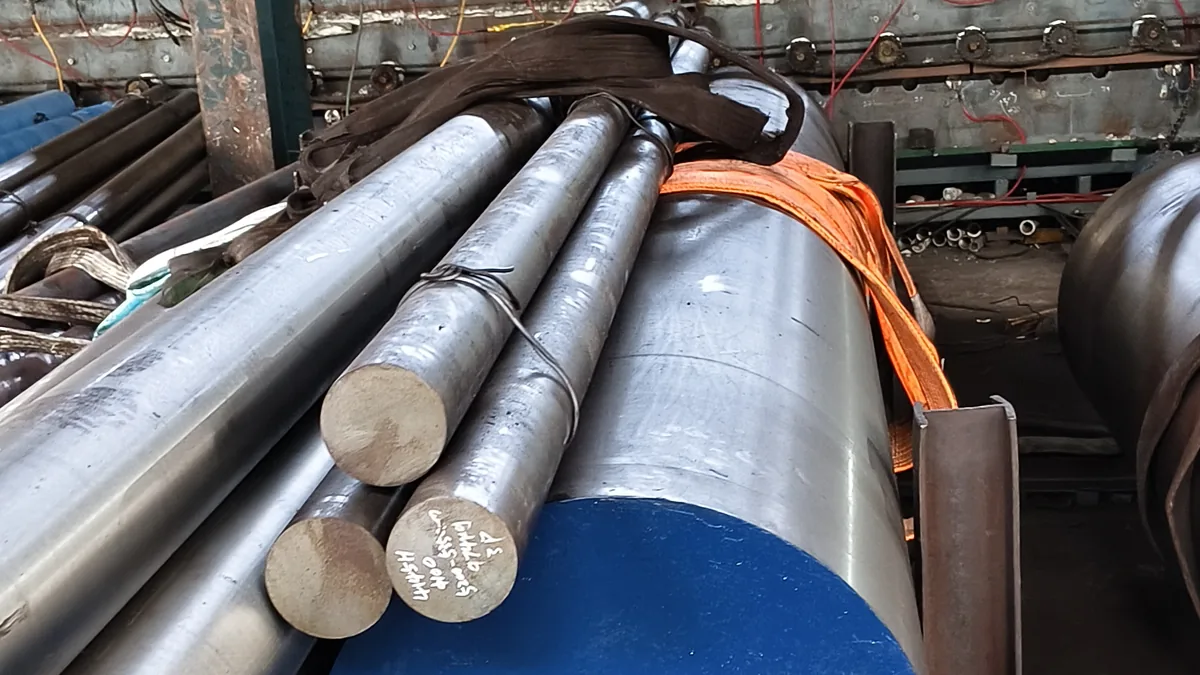

Propiedades y estado de suministro

El 42CrMo es un acero estructural aleado de alta resistencia con buenas propiedades mecánicas compuestas, adecuado para la fabricación de piezas y equipos que requieren alta resistencia, resistencia al desgaste, resistencia a la corrosión y dureza.

Debido a sus excelentes propiedades mecánicas y plasticidad en el tratamiento térmico, el 42CrMo se utiliza ampliamente en diversos campos industriales como maquinaria de ingeniería, componentes automotrices, maquinaria petrolera y aeroespacial. El proceso de tratamiento térmico afecta significativamente el rendimiento del 42CrMo. Diferentes procesos de tratamiento térmico pueden resultar en variaciones en la dureza, resistencia y tenacidad.

El proceso de tratamiento térmico para el 42CrMo implica calentar el acero a una cierta temperatura, mantenerlo a esa temperatura y luego enfriarlo, causando cambios de fase que alteran su microestructura y propiedades. Los principales procesos de tratamiento térmico para el 42CrMo incluyen recocido, normalización, temple y revenido.

Principales procesos de tratamiento térmico para tuberías de acero 42CrMo y sus efectos:

• Recocido: Utilizado para eliminar el estrés interno y mejorar el rendimiento de procesamiento.
• Normalización: Aumenta la resistencia y dureza del material.
• Temple: Mejora la resistencia, dureza y resistencia al desgaste del material.
• Revenido: Reduce la fragilidad del material y aumenta la tenacidad.

La dureza típica del 42CrMo entregado está entre 240-270HB. Después de la normalización, la dureza puede aumentar a 280-320HB. Después del temple, la dureza puede alcanzar 50-55HRC, y después del revenido, es aproximadamente 50HRC. Diferentes procesos de tratamiento térmico corresponden a diferentes niveles de dureza, resistencia y tenacidad.

Cambio en la dureza del acero 42CrMo en tuberías bajo diferentes tratamientos térmicos:

• El 42CrMo sin ningún tratamiento tiene una dureza de aproximadamente 180→200HB.
• Después del recocido, la dureza del 42CrMo puede alcanzar 220→230HB.
• Después de la normalización, la dureza del 42CrMo puede alcanzar 250→300HB.
• Después del temple y revenido, la dureza del 42CrMo puede alcanzar aproximadamente 280→340HB.

Temple y revenido

Temple y Revenido: Calentamiento del 42CrMo a 850-880°C, mantenimiento durante un período de tiempo y enfriamiento utilizando agua o aceite resulta en una estructura martensítica uniforme, mejorando su dureza y resistencia mientras mantiene una alta tenacidad. El 42CrMo temple y revenido tiene altas resistencias de tracción y cedencia, lo que lo hace adecuado para la fabricación de piezas que requieren alta resistencia y resistencia a la fatiga.

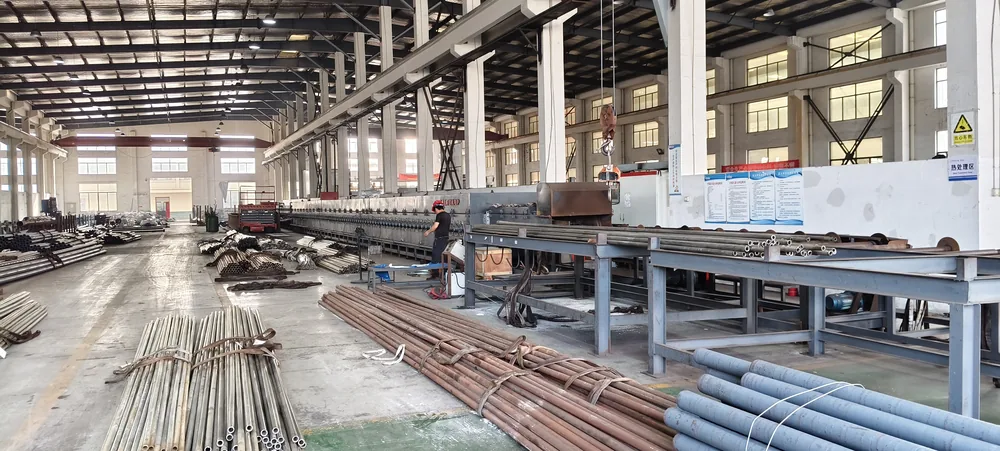

Temple y Revenido:

Normalizado y recocido

Calentamiento del 42CrMo a 860-880°C, mantenimiento durante un período de tiempo y enfriamiento rápido (generalmente usando agua) seguido de revenido a una temperatura por debajo del punto crítico resulta en una estructura martensítica fina, aumentando su dureza y tenacidad. El 42CrMo temple y revenido tiene mayor dureza, mejor resistencia al desgaste y resistencia al impacto, lo que lo hace adecuado para la fabricación de piezas que requieren alta resistencia al desgaste y resistencia al impacto.

Después del tratamiento térmico, la dureza del 42CrMo generalmente se encuentra entre 260-300HB. Dependiendo del proceso específico de tratamiento térmico y la forma de la pieza, el rango de dureza puede variar. El 42CrMo temple y revenido tiene menor dureza pero mejor tenacidad, lo que lo hace adecuado para la fabricación de piezas que requieren alta resistencia y tenacidad.

Aplicaciones típicas

Aplicaciones del 42CrMo: Debido a sus excelentes propiedades mecánicas y plasticidad en el tratamiento térmico, el 42CrMo se utiliza ampliamente en maquinaria de ingeniería, componentes automotrices, maquinaria petrolera y aeroespacial. Por ejemplo, al fabricar componentes de carga pesada como ejes de cigüeña de motores, engranajes de transmisión y ejes principales de turbinas eólicas, la elección del 42CrMo garantiza la resistencia y longevidad de las piezas.

Ejemplos de diferentes métodos de tratamiento térmico y dureza correspondiente para el 42CrMo:

• Recocido: Calentamiento a 760±10°C, enfriamiento en horno hasta 400°C, enfriamiento al aire; dureza: HB 220-230.
• Normalización: Calentamiento a 860±10°C, enfriamiento al aire después de la salida del horno; dureza: HB 250-300.
• Temple y Revenido: Calentamiento a 840±10°C, temple en agua o aceite (dependiendo de la complejidad de la pieza), revenido a 680-700°C; dureza: HB < 217.
• Temple y Revenido: Calentamiento a 840±10°C, temple en aceite, revenido a 470°C; dureza: HRC 41-45.
• Temple y Revenido: Calentamiento a 840±10°C, temple en aceite, revenido a 480°C; dureza: HRC 35-45.
• Temple y Revenido: Calentamiento a 850°C, temple en aceite, revenido a 510°C; dureza: HRC 38-42.
• Temple y Revenido: Calentamiento a 850°C, temple en aceite, revenido a 500°C; dureza: HRC 40-43.
• Temple y Revenido: Calentamiento a 850°C, temple en aceite, revenido a 510°C; dureza: HRC 36-42.
• Temple y Revenido: Calentamiento a 850°C, temple en aceite, revenido a 560°C; dureza: HRC 32-36.
• Temple y Revenido: Calentamiento a 860°C, temple en aceite, revenido a 390°C; dureza: HRC 48-52.

Secuencia paso a paso

Pasos en el proceso de tratamiento térmico para el 42CrMo:

El tratamiento térmico del acero 42CrMo generalmente incluye precalentamiento, austenización, enfriamiento y revenido.

1. Precalentamiento: El precalentamiento es un paso importante en el proceso de tratamiento térmico, principalmente dirigido a lograr una temperatura uniforme en la pieza para evitar tensiones térmicas durante la austenización. Generalmente controlado entre 700°C a 800°C, la duración depende del tamaño de la pieza y la carga del horno. Se requiere un calentamiento lento para prevenir fisuras o deformaciones.
2. Austenización: La austenización es un paso crítico dirigido a disolver toda o parte de la ferrita en el acero para obtener una buena estructura martensítica al enfriarse. Generalmente controlada entre 900°C a 950°C, la duración de mantenimiento depende del tamaño de la pieza y la carga del horno. Se debe mantener una temperatura uniforme para prevenir tensiones térmicas o deformaciones.
3. Enfriamiento: El enfriamiento es un paso crucial dirigido a lograr las propiedades mecánicas deseadas. Generalmente realizado utilizando enfriamiento en aceite o agua, la velocidad de enfriamiento debe controlarse apropiadamente para prevenir fisuras o deformaciones y lograr diferentes propiedades mecánicas.

4. Revenido: El revenido es el último paso en el proceso de tratamiento térmico, dirigido a eliminar las tensiones residuales, mejorar la tenacidad y la estabilidad. Generalmente controlado entre 500°C a 650°C, la duración de mantenimiento depende del tamaño de la pieza y la carga del horno. Se requiere un enfriamiento lento para prevenir fisuras o deformaciones. Se realiza enfriamiento al aire o en horno después del revenido.

Preguntas frecuentes
