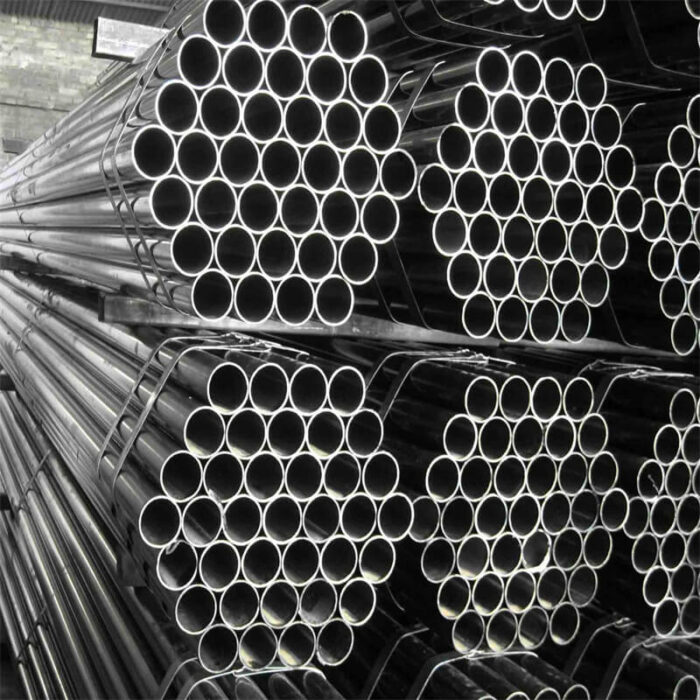

Tubo sin soldadura estirado en frío EN 10305-4 para sistemas hidráulicos y neumáticos
Visión General del tubo EN 10305-4
El tubo sin soldadura EN 10305-4 es la parte de la norma europea dedicada a los tubos de precisión para sistemas de energía hidráulica y neumática. Se fabrica por estirado en frío de tubo acabado en caliente y se suministra en los grados E215, E235 y E355 en condición normalizada (+N). Su precisión dimensional y la limpieza interior son determinantes para el rendimiento de cilindros y circuitos hidráulicos. SHUNFU METAL lo suministra con trazabilidad de colada y certificado EN 10204 3.1.
Norma y Designaciones
| Concepto | Designación |
|---|---|
| Norma | EN 10305-4 — Tubos de acero para precisión. Parte 4: tubos sin soldadura para sistemas de energía hidráulica y neumática |
| Grados | E215 (1.0212) · E235 (1.0308) · E355 (1.0580) |
| Proceso | Estirado en frío de tubo sin soldadura acabado en caliente |
| Condición de suministro | +N (normalizado en atmósfera controlada) |
Tras la operación final de estirado en frío los tubos se normalizan en atmósfera controlada (+N), lo que garantiza una microestructura uniforme y ausencia de cascarilla.
Composición Química (% en masa)
| Grado | N.º de acero | C máx. | Si máx. | Mn máx. | P máx. | S máx. |
|---|---|---|---|---|---|---|
| E215 | 1.0212 | 0,10 | 0,05 | 0,70 | 0,025 | 0,015 |
| E235 | 1.0308 | 0,17 | 0,35 | 1,20 | 0,025 | 0,015 |
| E355 | 1.0580 | 0,22 | 0,55 | 1,60 | 0,025 | 0,015 |
Análisis de colada. Fe = balance. Los valores son máximos salvo que se indique un rango o un mínimo.
Propiedades Mecánicas por Condición de Suministro
| Grado | N.º de acero | ReH mín. (MPa) | Rm mín. (MPa) | A mín. (%) |
|---|---|---|---|---|
| E215 | 1.0212 | 215 | 290 a 430 | 30 |
| E235 | 1.0308 | 235 | 340 a 480 | 25 |
| E355 | 1.0580 | 355 | 490 a 630 | 22 |
Valores mínimos en la condición de suministro +N (normalizado) según EN 10305-4.
Tolerancias y Dimensiones de Suministro
| Concepto | Rango |
|---|---|
| Tubo sin soldadura estirado en frío | φ ext. 4 mm – 120 mm |
| Espesor de pared | 0,5 mm – 12 mm |
| Longitud | Fija 6 m o a medida bajo pedido |
| Tolerancia dimensional | Precisión de estirado en frío según norma |
| Acabado | Estirado en frío, superficie calibrada |
| Extremos | Lisos, biselados o mecanizados bajo plano |
SHUNFU METAL suministra tubo sin soldadura estirado en frío con certificado EN 10204 3.1. Las medidas fuera de los rangos habituales se estudian bajo consulta.
Estado de Suministro y Ensayos
| Ensayo / Verificación | Carácter | Contenido |
|---|---|---|
| Análisis químico | Obligatorio | Análisis de colada por unidad de colada |
| Tracción a temperatura ambiente | Obligatorio | ReH / Rm / alargamiento |
| Control dimensional | Obligatorio | Diámetro exterior, espesor y ovalidad |
| Examen visual de superficie | Obligatorio | Superficie interna y externa |
| Estanqueidad | Obligatorio | Prueba hidráulica o neumática |
| Ensayo no destructivo (END) | Obligatorio | Detección de imperfecciones longitudinales |
| Medición de espesor | Opcional | En puntos alejados de los extremos |
| Ensayo de aplanamiento | Opcional | A acordar en el pedido |
| Certificado de inspección | Obligatorio | EN 10204 tipo 3.1 por colada |
Se entrega en condición +N con las superficies interior y exterior limpias, aptas para circuitos hidráulicos y neumáticos.
Aplicaciones Industriales
Tubería de circuitos hidráulicos de alta presión en maquinaria y equipos móviles.
Líneas de aire comprimido y actuadores neumáticos de precisión.
Camisas y cuerpos de cilindro con tolerancia dimensional estrecha.
Ejes, piezas de suspensión y amortiguadores.
Ejes de alta velocidad y rodillos de máquinas de producción.
Casquillos, espaciadores y jaulas antivuelco mecanizados.
Preguntas Frecuentes sobre el EN 10305-4
¿Qué es el tubo sin soldadura EN 10305-4 de la norma EN 10305-4?
Es un tubo sin soldadura estirado en frío fabricado según <strong>EN 10305-4</strong>. El estirado en frío proporciona precisión dimensional, buena calidad superficial, microestructura uniforme y excelente maquinabilidad, además de una alta relación resistencia-peso.
¿Qué condiciones de suministro contempla el EN 10305-4?
La norma contempla las condiciones +N (normalizado). Cada condición define la combinación de resistencia y alargamiento, y se elige según el mecanizado posterior y el uso final de la pieza.
¿Admite tratamientos térmicos posteriores?
Sí. El tubo estirado en frío es apto para cementación y tratamiento térmico posterior, así como para mecanizado, taladrado y soldadura. Consulte con nuestro equipo técnico la condición de suministro óptima para su proceso.
¿Qué formatos y plazos maneja SHUNFU METAL?
Tubo sin soldadura estirado en frío en diámetros exteriores desde 4 mm hasta 120 mm y espesores de 0,5 mm a 12 mm, en longitudes fijas de 6 m o a medida; entregas habituales de 2 a 5 semanas con certificado de calidad incluido.
