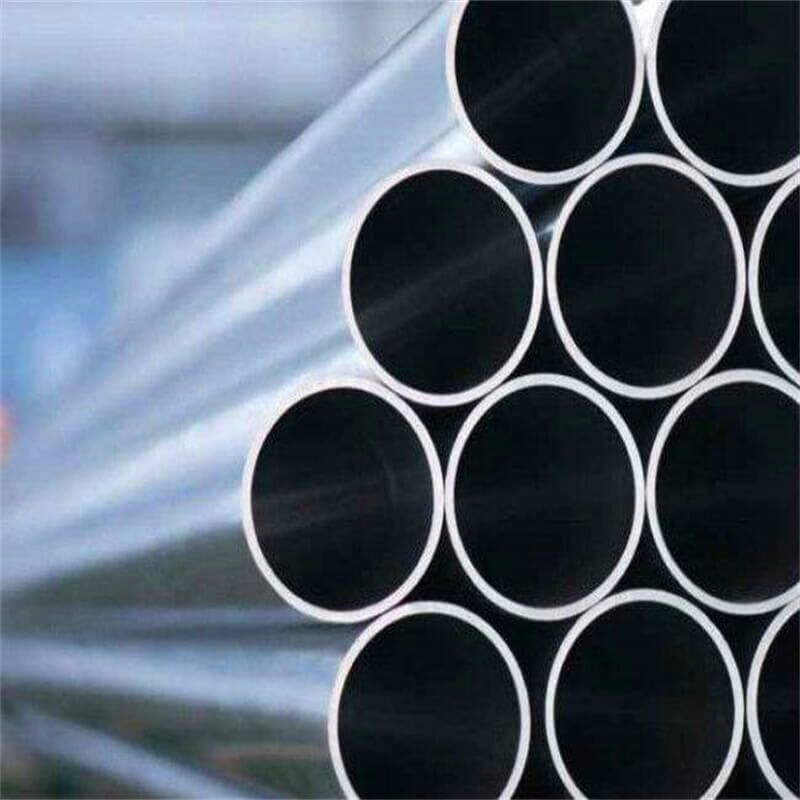

Tubo sin soldadura acabado en frío BS 6323-4 (CSA / SFC)
Visión General del tubo BS 6323-4
El tubo sin soldadura BS 6323-4 es la parte de la norma británica dedicada a los tubos sin soldadura acabados en frío para automóvil, mecánica e ingeniería general. Posee una alta relación resistencia-peso y puede procesarse para obtener una combinación a medida de precisión dimensional, buena calidad superficial, uniformidad de microestructura, maquinabilidad y resistencia. Es apto para tratamientos posteriores como cementación y temple. SHUNFU METAL lo suministra con trazabilidad de colada y certificado EN 10204 3.1.
Norma y Designaciones
| Concepto | Designación |
|---|---|
| Norma | BS 6323-4 — Tubos de acero soldados y sin costura para automóviles, mecánica e ingeniería general. Parte 4: requisitos para tubos sin costura acabados en frío |
| Grados | CSA 3 · SFC 3A · CSA 4 · CSA 5b · CSA 6 · CSA 7 · CSA 8c |
| Proceso | Tubo sin soldadura acabado en frío |
| Condiciones | BK (duro) · BKW (blando) · GBK (recocido) · NBK (normalizado) |
Los grados CSA y SFC permiten seleccionar la combinación de resistencia y ductilidad adecuada al mecanizado posterior.
Composición Química (% en masa)
| Grado | C máx. | Si máx. | Mn máx. | Cr |
|---|---|---|---|---|
| CSA 3 | 0,20 | 0,35 | 0,90 a 1,20 | — |
| SFC 3A | 0,20 | 0,10 a 0,35 | 0,60 a 1,00 | — |
| CSA 4 | 0,25 | 0,35 | 1,20 | — |
| CSA 5b | 0,23 | 0,50 | 1,50 | — |
| CSA 6 | 0,30 a 0,40 | 0,35 | 0,50 a 0,90 | — |
| CSA 7 | 0,20 a 0,30 | 0,35 | 1,20 a 1,50 | — |
| CSA 8c | 0,40 a 0,55 | 0,35 | 0,50 a 0,90 | — |
Análisis de colada. Fe = balance. Los valores son máximos salvo que se indique un rango o un mínimo.
Propiedades Mecánicas por Condición de Suministro
| Grado | BK: Re / Rm / A | BKW: Re / Rm / A | GBK: Re / Rm / A | NBK: Re / Rm / A |
|---|---|---|---|---|
| CSA 3 | 360 / 450 MPa / 6 % | 280 / 400 MPa / 9 % | 170 / 340 MPa / 26 % | 215 / 360 MPa / 24 % |
| SFC 3A | 360 / 450 MPa / 6 % | 280 / 400 MPa / 9 % | 170 / 340 MPa / 26 % | 215 / 360 MPa / 24 % |
| CSA 4 | 415 / 520 MPa / 5 % | 315 / 450 MPa / 8 % | 200 / 400 MPa / 24 % | 235 / 410 MPa / 22 % |
| CSA 5 | 480 / 600 MPa / 4 % | 385 / 550 MPa / 6 % | — | 340 / 490 MPa / 20 % |
| CSA 6 | 470 / 590 MPa / 5 % | 350 / 540 MPa / 7 % | 300 / 440 MPa / 22 % | 280 / 460 MPa / 21 % |
| CSA 7 | 560 / 700 MPa / 4 % | 460 / 650 MPa / 7 % | — | — |
BK = acabado en frío duro · BKW = acabado en frío blando · GBK = recocido · NBK = normalizado. Re = límite elástico mínimo, Rm = resistencia a la tracción, A = alargamiento mínimo.
Tolerancias y Dimensiones de Suministro
| Concepto | Rango |
|---|---|
| Tubo sin soldadura estirado en frío | φ ext. 4 mm – 120 mm |
| Espesor de pared | 0,5 mm – 12 mm |
| Longitud | Fija 6 m o a medida bajo pedido |
| Tolerancia dimensional | Precisión de estirado en frío según norma |
| Acabado | Estirado en frío, superficie calibrada |
| Extremos | Lisos, biselados o mecanizados bajo plano |
SHUNFU METAL suministra tubo sin soldadura estirado en frío con certificado EN 10204 3.1. Las medidas fuera de los rangos habituales se estudian bajo consulta.
Estado de Suministro y Ensayos
| Ensayo / Verificación | Carácter | Contenido |
|---|---|---|
| Análisis químico | Obligatorio | Análisis de colada por unidad de colada |
| Tracción a temperatura ambiente | Obligatorio | ReH / Rm / alargamiento |
| Control dimensional | Obligatorio | Diámetro exterior, espesor y ovalidad |
| Examen visual de superficie | Obligatorio | Superficie interna y externa |
| Estanqueidad | Obligatorio | Prueba hidráulica o neumática |
| Ensayo no destructivo (END) | Obligatorio | Detección de imperfecciones longitudinales |
| Medición de espesor | Opcional | En puntos alejados de los extremos |
| Ensayo de aplanamiento | Opcional | A acordar en el pedido |
| Certificado de inspección | Obligatorio | EN 10204 tipo 3.1 por colada |
Tubo acabado en frío conforme a BS 6323-4 con certificado de inspección EN 10204 tipo 3.1 por colada.
Aplicaciones Industriales
Cuerpos y camisas de cilindros hidráulicos y neumáticos de precisión.
Ejes de transmisión, piezas de suspensión y amortiguadores.
Ejes de alta velocidad y rodillos de máquinas de producción.
Jaulas antivuelco, casquillos y espaciadores mecanizados.
Tubería para sistemas hidráulicos y neumáticos de máquinas y equipos.
Componentes que requieren exactitud dimensional y buena mecanabilidad.
Preguntas Frecuentes sobre el BS 6323-4
¿Qué es el tubo sin soldadura BS 6323-4 de la norma BS 6323-4?
Es un tubo sin soldadura estirado en frío fabricado según <strong>BS 6323-4</strong>. El estirado en frío proporciona precisión dimensional, buena calidad superficial, microestructura uniforme y excelente maquinabilidad, además de una alta relación resistencia-peso.
¿Qué condiciones de suministro contempla el BS 6323-4?
La norma contempla las condiciones BK, BKW, GBK y NBK. Cada condición define la combinación de resistencia y alargamiento, y se elige según el mecanizado posterior y el uso final de la pieza.
¿Admite tratamientos térmicos posteriores?
Sí. El tubo estirado en frío es apto para cementación y tratamiento térmico posterior, así como para mecanizado, taladrado y soldadura. Consulte con nuestro equipo técnico la condición de suministro óptima para su proceso.
¿Qué formatos y plazos maneja SHUNFU METAL?
Tubo sin soldadura estirado en frío en diámetros exteriores desde 4 mm hasta 120 mm y espesores de 0,5 mm a 12 mm, en longitudes fijas de 6 m o a medida; entregas habituales de 2 a 5 semanas con certificado de calidad incluido.
Solicite su cotización de tubo de precisión BS 6323-4
Indique diámetro exterior, espesor de pared, longitud, cantidad y norma de referencia: Respondemos con precio y plazo en 24 horas.
