Cuellos de perforación AISI 4145H: tubo laminado o barra maciza, ¿cuál cuesta menos?
¿Barra maciza o tubo? La pregunta que decide el coste del cuello de perforación
En la fabricación de un cuello de perforación (drill collar), la elección de la materia prima condiciona más de la mitad del coste final. La práctica tradicional —taladrar una barra maciza de acero AISI 4145H para abrir el orificio interior— convierte en viruta más de la mitad del acero comprado: con una barra de 120 mm de diámetro, la utilización real del material apenas alcanza el 44,94 %. Laminar directamente el tubo con el diámetro interior final reduce esa pérdida a menos del 6 %. Esta comparativa explica por qué el tubo laminado se ha convertido en la alternativa dominante para los fabricantes de cuellos de perforación.
Antes de comparar procesos conviene fijar el acero. El AISI 4145H es un acero cromo-molibdeno de alta templabilidad —la letra H indica una banda de templabilidad garantizada—, definido en Estados Unidos por AISI/SAE y ASTM A29. En Europa, su equivalente más próximo es el 50CrMo4 (1.7228) de EN 10083-3; en Japón, el SCM445 de JIS G4105. En la norma china GB/T 3077 no existe una designación idéntica; el mercado la conoce como 45CrMnMo o 45CrMo, suministrada como acero especial bajo el estándar de la industria petrolera SY/T 5144. La especificación internacional de referencia para cuellos de perforación es la API Spec 7-1.
Qué exige la aplicación al acero
El cuello de perforación soporta el peso sobre la broca (WOB), transmite par y resiste cargas alternas de flexión y vibración; por eso su espesor de pared equivale a cuatro o seis veces el de una tubería de perforación convencional. El material debe ser limpio, de alta templabilidad y de propiedades mecánicas homogéneas en toda su sección. La composición química empleada en el desarrollo chino es más estricta que la genérica del 4145H: el azufre y el fósforo se limitan a 0,020 % y el molibdeno se ajusta a 0,20–0,30 %.
| C | Si | Mn | Cr | Mo | S | P | Cu | Ni | N |
|---|---|---|---|---|---|---|---|---|---|
| 0,42–0,48 | 0,15–0,25 | 0,80–1,20 | 0,80–1,20 | 0,20–0,30 | ≤0,020 | ≤0,020 | ≤0,20 | ≤0,50 | ≤0,015 |
El dato que merece atención es la exigencia mecánica del protocolo chino: supera al propio API. Mientras Spec 7-1 pide un límite elástico mínimo de 758 MPa (110 ksi), el tubo desarrollado en China se verifica con un mínimo de 850 MPa, y la resiliencia Charpy exigida (70 J de media) supera los 54 J (40 ft·lb) del estándar americano. Los ensayos se realizan según ASTM A370.
| Propiedad | Protocolo (tubo desarrollado) | API Spec 7-1 |
|---|---|---|
| Límite elástico | ≥850 MPa | ≥758 MPa (110 ksi) |
| Resistencia a tracción | ≥1000 MPa | ≥965 MPa (140 ksi) |
| Alargamiento | ≥15 % | ≥13 % |
| Estricción | ≥48 % | — |
| Dureza | 285–341 HBW | 285–341 HB |
| Impacto Charpy V (longitudinal) | Media ≥70 J / individual ≥65 J | ≥54 J (40 ft·lb) |

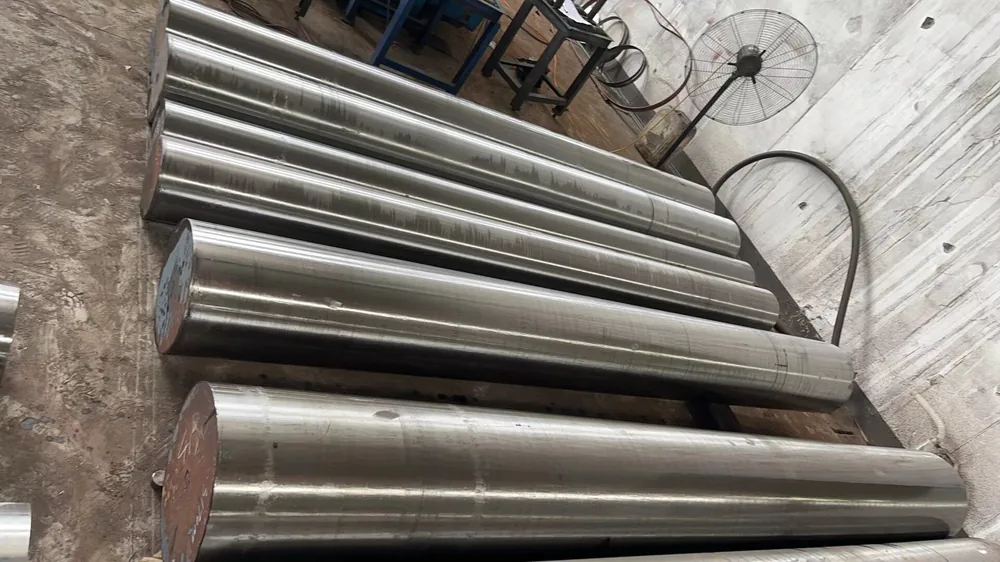

El problema de la barra: cuatro fugas de dinero
El mecanizado de cuellos de perforación a partir de barra maciza sufre cuatro desventajas estructurales, todas medidas en la producción china real:
- Baja utilización de material: taladrar el orificio interior convierte en viruta más del 55 % del acero; el corazón extraído solo puede venderse como chatarra.
- Baja calidad en diámetros pequeños: la desviación del taladro profundo reduce la tasa de piezas conformes.
- Baja productividad: el mecanizado profundo de una pieza de 9,7 m consume el doble de horas que el acabado de un tubo.
- Alto consumo de herramientas: brocas y cabezales de trepanado se desgastan con rapidez en el 4145H templado.
Existe además un riesgo silencioso: la excentricidad del taladro profundo. Un orificio descentrado concentra las tensiones de flexión cíclica en la pared más delgada; en 2017, la rotura en servicio de un cuello de perforación no magnético por una excentricidad de solo 1,8 mm provocó una operación de pesca valorada en 4,7 millones de dólares y 73 días de paralización del pozo. El tubo laminado nace con el orificio centrado y con espesor de pared uniforme en toda la longitud, eliminando esta fuente de fallo en origen.

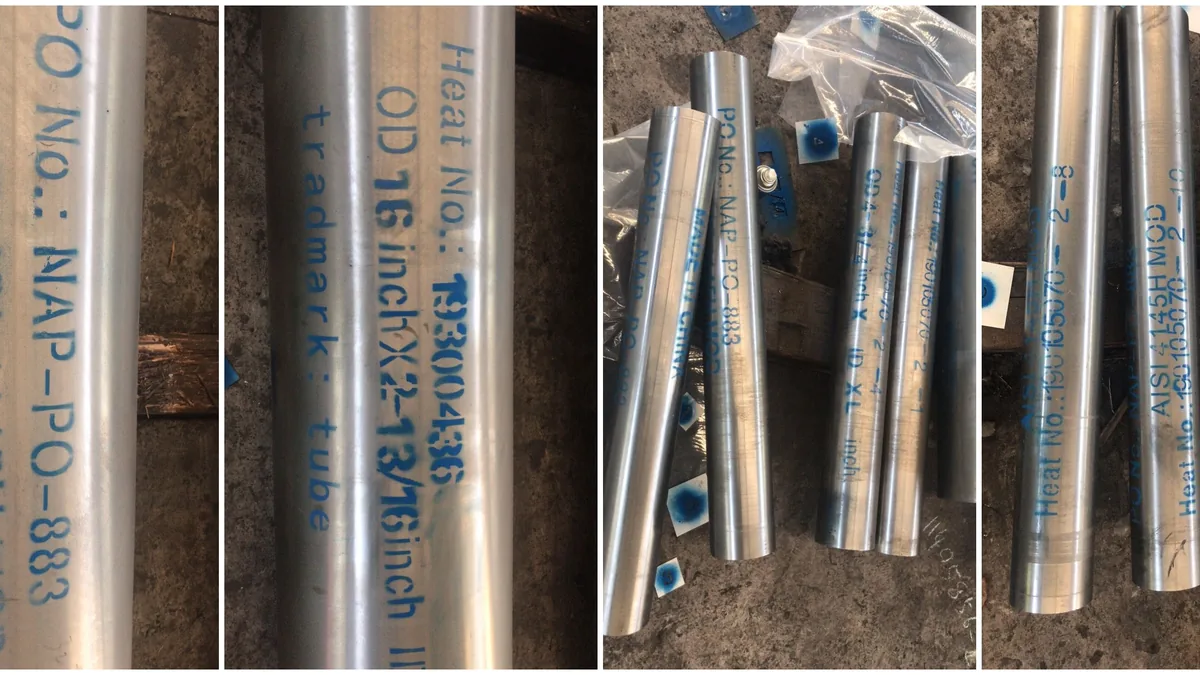

Tubo en lugar de barra: los números no mienten
El estudio chino compara directamente la producción de cuellos de perforación con barra maciza de 120 mm y con tubo laminado de 89 mm × 28 mm en la misma fábrica de herramientas de perforación. Los resultados resumen la tesis de este artículo:
| Indicador | Barra Φ120 mm | Tubo Φ89 × 28 mm |
|---|---|---|
| Utilización de material | 44,94 % | 94,79 % |
| Tasa de conformidad | 90 % | 100 % |
| Horas de mecanizado por pieza | 2 h | 1 h |
| Desgaste de herramientas por pieza | 30 RMB | 15 RMB |
Utilización de material
×2,1
Conformidad
90 % → 100 %
Horas de mecanizado
−50 %
La lectura económica es contundente: con barra, por cada tonelada de 4145H comprada se desechan unos 550 kg en viruta. El tubo casi duplica la utilización, elimina la operación más cara del proceso (el taladrado profundo) y reduce a la mitad el consumo de herramientas. El beneficio no es marginal: es la diferencia entre un coste de materia prima competitivo y uno que castiga el precio final del cuello de perforación.
Laminar un tubo de pared extra gruesa: por qué no todos pueden
Si el tubo es tan superior, ¿por qué no lo fabrican todos? Porque el cuello de perforación es un caso límite de la laminación en caliente. Su relación diámetro/espesor (D/S) se sitúa entre 2,94 y 3,69, un rango que los especialistas clasifican como pared extremadamente gruesa y que roza el límite de las propias laminadoras Assel de tres rodillos, las más capaces del mundo para este tipo de producto.
| Especificación (mm × mm) | 79,5 × 26 | 89 × 28 | 105 × 28,5 | 121 × 37 | 166 × 49 | 168 × 51 | 178 × 56 | 203 × 69 |
|---|---|---|---|---|---|---|---|---|
| D/S | 3,06 | 3,18 | 3,69 | 3,27 | 3,39 | 3,29 | 3,19 | 2,94 |
Tres decisiones técnicas explican el éxito del desarrollo. Primera, la perforación reductora: a diferencia de la práctica habitual de agrandar el diámetro, aquí se reduce, lo que exige herramientas más pequeñas y menos rígidas; por eso se seleccionan los mayores diámetros de punzón y mandril que admite el proceso para estabilizar la perforación. Segunda, la estabilidad del mandril en el laminador: con reducciones extremas y mandriles finos, cualquier vibración degrada la uniformidad del espesor. Tercera, el control del laminador reductor: la reducción sin mandril con tensión media genera deformaciones internas en forma de cuadrado (rodillos dobles) o hexágono (rodillos triples), que se minimizan redistribuyendo la reducción hacia el principio de la línea y optimizando la velocidad de cada caja.
El resultado son tubos de 9,7 m de longitud con tolerancias exigentes —diámetro exterior +1,5/0 mm (o +3/0 mm en diámetros mayores) y espesor de pared +2,5/0 mm (o +3,5/0 mm)—, flecha máxima de 2 mm por metro, y diferencias de espesor longitudinal y transversal controladas dentro de 2,5 mm. Son precisamente la concentricidad y la uniformidad de pared los parámetros que el comprador debe auditar, porque de ellos depende la vida en fatiga del cuello de perforación.
Conclusión: lo que cambia la perspectiva del comprador
La evidencia técnica y económica permite tres afirmaciones con datos, no con impresiones. Primera: el tubo laminado sustituye a la barra taladrada porque casi duplica la utilización de material (94,79 % frente a 44,94 %), elimina el riesgo de excentricidad del orificio y reduce a la mitad horas y herramientas de mecanizado. Segunda: la calidad del tubo chino no solo cumple, sino que supera el marco internacional: límite elástico de 850 MPa y Charpy de 70 J frente a los 758 MPa y 54 J de Spec 7-1. Tercera: no todo el tubo sirve; la pared extremadamente gruesa (D/S 2,94–3,69) y la longitud de 9,7 m solo son alcanzables con laminadoras de tres rodillos bien dominadas, por lo que el comprador debe verificar concentricidad, uniformidad de pared y trazabilidad de colada.
Quien sigue comprando barra y taladrando está pagando dos veces: el acero que tira y las horas que pierde.
Autor: Harris, equipo técnico de SHUNFU METAL. Artículo de divulgación dirigido a clientes del sector de perforación petrolera.
