1.4429, X2CrNiMoN17-13-3, Duplex Acero Inoxidable Súper Duplex con Nitrógeno
1.4429 X2CrNiMoN17-13-3 – Acero Súper Duplex de Ultra Rendimiento
Fabricante líder SHUNFU METAL – Especialista en aceros súper duplex con nitrógeno para ambientes extremos
Introducción al Acero Súper Duplex 1.4429
El acero inoxidable 1.4429 X2CrNiMoN17-13-3 es un grado súper duplex de última generación fabricado por SHUNFU METAL. Este acero combina una estructura bifásica optimizada (50% austenita + 50% ferrita) con adición controlada de nitrógeno, molibdeno elevado y ultra bajo carbono, ofreciendo una resistencia a la corrosión excepcional (PREN >40) y propiedades mecánicas superiores.
La designación “X2CrNiMoN17-13-3” indica una aleación con 17% cromo, 13% níquel, 3% molibdeno y nitrógeno controlado, optimizada para ambientes extremadamente agresivos donde los aceros austeníticos convencionales fallan. El prefijo “X2” confirma el ultra bajo contenido de carbono (≤0.030%) que garantiza soldabilidad superior sin sensibilización.
Ventajas Clave del Súper Duplex 1.4429:
• Resistencia mecánica 2x vs. austeníticos
• Estructura bifásica optimizada
Composición Química Optimizada para Súper Duplex
La composición química del acero 1.4429 está meticulosamente balanceada para maximizar el PREN y mantener el equilibrio austenita-ferrita ideal, fabricado con control preciso por SHUNFU METAL para aplicaciones en ambientes extremos.
| Elemento | 1.4429 (%) | Duplex 2205 (%) | Función Principal |
|---|---|---|---|
| Carbono (C) | ≤ 0.030 | ≤ 0.030 | Soldabilidad superior |
| Cromo (Cr) | 16.5 – 18.0 | 21.0 – 23.0 | Resistencia a la corrosión |
| Níquel (Ni) | 12.5 – 14.0 | 4.5 – 6.5 | Estabilización austenita |
| Molibdeno (Mo) | 2.5 – 3.5 | 2.5 – 3.5 | Resistencia picaduras |
| Nitrógeno (N) | 0.20 – 0.30 | 0.14 – 0.20 | PREN + Resistencia |
| Manganeso (Mn) | ≤ 2.0 | ≤ 2.0 | Solubilidad N |
| Silicio (Si) | ≤ 1.0 | ≤ 1.0 | Desoxidación |
| Fósforo (P) | ≤ 0.035 | ≤ 0.035 | Control tenacidad |
| Azufre (S) | ≤ 0.020 | ≤ 0.020 | Conformabilidad |
Cálculo del PREN Súper Duplex
PREN = %Cr + 3.3×%Mo + 16×%N
1.4429 Súper Duplex: 17.0 + 3.3×(3.0) + 16×(0.25) = 41.0
2205 Duplex: 22.0 + 3.3×(3.0) + 16×(0.17) = 34.6
Ventaja en PREN: +18% vs. Duplex estándar
Características Distintivas del 1.4429:
• Nitrógeno elevado: 0.20-0.30%
• Cr balanceado: 17% para equilibrio fásico
Microestructura Bifásica Optimizada
El acero 1.4429 presenta una microestructura súper duplex con equilibrio 50/50 austenita-ferrita, optimizada por SHUNFU METAL mediante control preciso de composición y tratamiento térmico. Esta estructura bifásica proporciona una combinación única de alta resistencia y excelente resistencia a la corrosión.
Fase Ferrítica (α)
• Proporción: 45-55%
• Estructura: Cúbica centrada (BCC)
• Contribución: Alta resistencia mecánica
• Resistencia: SCC cloruros
Fase Austenítica (γ)
• Proporción: 45-55%
• Estructura: Cúbica cara centrada (FCC)
• Contribución: Tenacidad y ductilidad
• Resistencia: Corrosión general
Equilibrio Fásico y Propiedades
| Parámetro | Ferrita (%) | Austenita (%) | Propiedad Resultante | Valor Típico |
|---|---|---|---|---|
| Recocido Estándar | 45-55 | 45-55 | Equilibrio óptimo | 50/50 ±5% |
| Resistencia Mecánica | Alto | Medio | Límite elástico elevado | ≥ 550 MPa |
| Tenacidad | Medio | Alto | Tenacidad adecuada | ≥ 60 J (20°C) |
| Resist. Corrosión | SCC | General | Resistencia superior | PREN >40 |
| Soldabilidad | Limitante | Favorable | Control requerido | Calor limitado |
Tratamiento Térmico de Recocido
Temperatura: 1050-1100°C
Tiempo: Según espesor (mín. 5 min)
Enfriamiento: Enfriamiento rápido en agua
Objetivo: Equilibrio fásico 50/50 y disolución de precipitados
Propiedades Mecánicas de Alto Rendimiento
El acero 1.4429 ofrece propiedades mecánicas superiores a los aceros austeníticos debido a su estructura bifásica, combinando alta resistencia de la ferrita con la tenacidad de la austenita, fabricado con precisión por SHUNFU METAL.
Propiedades Mecánicas a Temperatura Ambiente
| Propiedad | 1.4429 Súper Duplex | 2205 Duplex | 316L Austenítico | Ventaja vs. 316L |
|---|---|---|---|---|
| Resistencia Tracción (MPa) | 700-900 | 620-850 | 515-620 | +35-45% |
| Límite Elástico 0.2% (MPa) | ≥ 550 | ≥ 450 | ≥ 205 | +170% |
| Elongación (%) | ≥ 20 | ≥ 25 | ≥ 40 | -50% |
| Dureza (HRC) | 28-32 | 25-30 | ≤ 18 | +80% |
| Módulo Elasticidad (GPa) | 205 | 200 | 200 | +2% |
| Tenacidad Charpy V (J) | ≥ 60 (20°C) | ≥ 80 (20°C) | ≥ 120 (20°C) | -50% |
Ventajas Mecánicas
• Resistencia 2x vs. austeníticos
• Mayor rigidez estructural
• Excelente relación resistencia/peso
• Menor deformación en servicio
Consideraciones de Diseño
• Menor ductilidad vs. austeníticos
• Transición frágil-dúctil posible
• Requerimientos conformado
• Control temperatura soldadura
Alto Rendimiento Mecánico:
La estructura bifásica del 1.4429 proporciona un límite elástico excepcional que permite diseños más ligeros y mayor resistencia a cargas cíclicas, ideal para aplicaciones estructurales en ambientes corrosivos donde se requiere máximo rendimiento.
Resistencia Excepcional a la Corrosión
El acero 1.4429 ofrece la más alta resistencia a la corrosión entre los aceros duplex, con un PREN superior a 40 que lo sitúa en la categoría de súper duplex para ambientes extremos. Fabricado por SHUNFU METAL con control preciso para máximo rendimiento.
Resistencia Comparativa a la Corrosión
| Tipo Corrosión | 1.4429 Súper Duplex | 2205 Duplex | 316L | Mejora vs. 316L |
|---|---|---|---|---|
| PREN | ≥ 40 | ≥ 35 | ≥ 25 | +60% |
| CPT Picaduras (°C) | ≥ 50 | ≥ 40 | ≥ 25 | +100% |
| CCT Grietas (°C) | ≥ 35 | ≥ 25 | ≥ 15 | +130% |
| SCC Cloruros | Excelente | Excelente | Susceptible | Superior |
| Corr. Erosión | Excelente | Buena | Limitada | Muy Superior |
| Agua Mar (Picaduras) | Sin ataque | Sin ataque | Ataque severo | Inmune |
Ambientes Extremos
• Agua de mar sobrecalentada
• Soluciones concentradas cloruros
• Ambientes con H₂S
• Ácidos orgánicos corrosivos
Mecanismos Protectivos
• Película pasiva enriquecida Mo
• Nitrógeno estabiliza austenita
• Ferrita resiste SCC
• Sin carburos en bordes grano
Ensayos de Corrosión Específicos
| Ensayo | Estándar | Condiciones | Valor Mínimo | Aplicación |
|---|---|---|---|---|
| CPT | ASTM G48-A | 6% FeCl₃ | ≥ 50°C | Agua mar caliente |
| CCT | ASTM G48-C | 1M NaCl + FeCl₃ | ≥ 35°C | Grietas soldadura |
| SCC | NACE TM0177 | H₂S saturado | Sin falla | Oil & Gas |
| Agua Mar | ASTM G61 | Agua mar sintética | Sin picaduras | Marino/Offshore |
Resistencia Excepcional a la Corrosión:
El PREN superior a 40 del acero 1.4429 lo posiciona como la solución óptima para ambientes donde los duplex estándar y austeníticos fallan. La combinación de alto molibdeno, nitrógeno y estructura bifásica proporciona resistencia múltiple a diferentes mecanismos de corrosión simultáneamente.
Soldabilidad y Consideraciones Especiales
El acero 1.4429 requiere técnicas de soldadura especializadas debido a su naturaleza súper duplex, pero ofrece excelente soldabilidad cuando se controlan apropiadamente los parámetros. SHUNFU METAL proporciona material optimizado y soporte técnico para soldadura crítica.
Ventajas en Soldadura
• Ultra bajo carbono evita sensibilización
• Sin precipitación carburos Cr
• Resistencia uniforme en ZAT
• Excelente tenacidad soldadura
Desafíos Específicos
• Control equilibrio fásico
• Formación fases intermetálicas
• Control calor aportado
• Pérdida de nitrógeno en soldadura
Parámetros Críticos de Soldadura
| Proceso | Material Aporte | Calor Aportado (kJ/mm) | Temp. Interpaso (°C) | Gas Protección |
|---|---|---|---|---|
| TIG (GTAW) | ER2553 | 0.5-1.5 | ≤ 150 | Ar + 2% N₂ |
| MIG (GMAW) | ER2553 | 0.8-2.0 | ≤ 150 | Ar + 2% O₂ + N₂ |
| SMAW | E2553-16 | 1.0-2.5 | ≤ 150 | – |
| SAW | ER2553 + Flux | 2.0-3.5 | ≤ 200 | Flux neutro |
Control del Equilibrio Fásico en Soldadura
| Zona Soldadura | Ferrita Objetivo (%) | Control Principal | Riesgo si Desviación |
|---|---|---|---|
| Metal Soldadura | 35-65 | Composición aporte | Fases deletéreas |
| ZAT Grano Grueso | 40-70 | Calor aportado | Fragilización |
| ZAT Grano Fino | 45-55 | Velocidad enfriamiento | Propiedades locales |
Soldadura Súper Duplex:
El control del equilibrio fásico es crítico para mantener las propiedades del 1.4429. El calor aportado limitado, temperatura interpaso controlada y materiales de aporte compatibles son esenciales para preservar las propiedades mecánicas y de resistencia a la corrosión en la estructura soldada.
Aplicaciones de Alto Rendimiento en Ambientes Extremos
El acero 1.4429 fabricado por SHUNFU METAL está diseñado para las aplicaciones más desafiantes donde otros aceros inoxidables fallan, combinando resistencia a la corrosión excepcional con alta resistencia mecánica para ambientes extremos.
Offshore Extremo
• Plataformas agua ultra profunda
• Sistemas agua mar caliente
• Equipos desalinización avanzada
• Estructuras submarina críticas
Industria Química Agresiva
• Reactores alta temperatura/presión
• Plantas de blanqueo intensivo
• Equipos ácidos concentrados
• Sistemas con cloruros calientes
Oil & Gas Sour
• Equipos con H₂S concentrado
• Tuberías producción sour
• Válvulas alta presión
• Intercambiadores gas ácido
Minería y Metalurgia
• Equipos lixiviación
• Sistemas electrólisis
• Tanques soluciones corrosivas
• Intercambiadores metalúrgicos
Comparación de Rendimiento por Aplicación Crítica
| Aplicación Extrema | 1.4429 Súper Duplex | 2205 Duplex | 316L | Vida Útil vs. 316L |
|---|---|---|---|---|
| Agua Mar 60°C | Excelente | Limitada | Falla rápida | +500% |
| H₂S + Cloruros | Sin SCC | Susceptible | Falla severa | +1000% |
| Cloruros 200°C | Resistente | Falla | Falla inmediata | +300% |
| Erosión-Corrosión | Alta resistencia | Moderada | Baja | +200% |
| Soldaduras Críticas | Propiedades uniformes | Buenas | Variables | +150% |
Aplicaciones de Ultra Alto Rendimiento:
El acero 1.4429 es la solución cuando el costo de la falla supera significativamente el costo del material. Su combinación única de PREN >40, alta resistencia mecánica y excelente soldabilidad lo hace ideal para equipos críticos donde la disponibilidad y seguridad son primordiales.
Capacidades Especializadas de Producción SHUNFU METAL
Como fabricante especializado en súper duplex, SHUNFU METAL domina las técnicas avanzadas requeridas para producir acero 1.4429 con equilibrio fásico preciso y propiedades optimizadas.
Control de Fundición
• Refundición VAR para homogeneidad
• Control preciso nitrógeno
• Análisis química certificada
• PREN verificado >40
Tratamientos Térmicos
• Recocido equilibrio fásico
• Control atmósfera horno
• Enfriamiento rápido controlado
• Verificación microestructura
Formas Disponibles y Especificaciones
| Forma Producto | Dimensiones | Estándares | Aplicación Típica | Ventaja Específica |
|---|---|---|---|---|
| Chapas/Placas | 3-100mm | ASTM A240 | Estructuras soldadas | Equilibrio fásico uniforme |
| Tubos Sin Costura | Hasta 700mm | ASTM A789 | Intercambiadores críticos | Sin línea fusión |

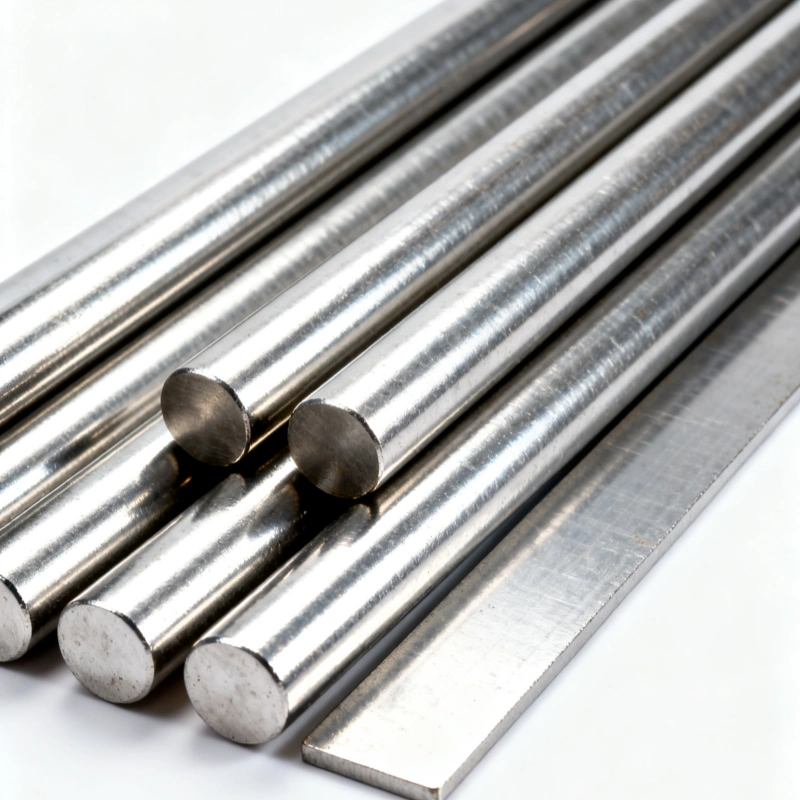

| Barras Redondas | 10-300mm | ASTM A276 | Ejes y componentes | Alta resistencia mecánica |
| Forjas | Según diseño | ASTM A182 | Bridas y válvulas | Microestructura refinada |
| Tubos Soldados | Hasta 1500mm | ASTM A928 | Grandes diámetros | Soldadura controlada |
Ensayos Especializados para Súper Duplex
| Ensayo | Método | Especificación | Propósito |
|---|---|---|---|
| Equilibrio Fásico | Feritoscopio | 35-65% Ferrita | Control microestructura |
| Fases Secundarias | Microscopía óptica | Ausencia sigma | Verificación tratamiento |
| PREN Práctico | ASTM G48 | CPT ≥50°C | Validación corrosión |
Fabricación Especializada: Nuestras instalaciones incluyen hornos de recocido con atmósfera controlada específicos para súper duplex, sistemas de análisis de fase in-situ y laboratorios especializados en ensayos de corrosión localizada a alta temperatura para garantizar las propiedades críticas del 1.4429.
Ventajas Competitivas SHUNFU METAL para Súper Duplex 1.4429
PREN Superior >40
Resistencia a corrosión extrema certificada para ambientes más agresivos.
Equilibrio Fásico Preciso
Control microestructural 50/50 para máximo rendimiento mecánico.
Tecnología Avanzada
Procesos especializados para súper duplex de máxima calidad.
Soporte Técnico Especializado
Asesoría experta en aplicaciones de ambientes extremos.
¿Necesita Acero Súper Duplex para Ambientes Extremos?
Como fabricante especializado en súper duplex, SHUNFU METAL ofrece el acero 1.4429 con PREN >40 para las aplicaciones más desafiantes donde otros aceros fallan.
