Hastelloy X (UNS N06002 / W.-Nr. 2.4665) es una aleacion de niquel-cromo-hierro-molibdeno reforzada por solucion solida con cobalto y tungsteno, disenada para ofrecer resistencia a la oxidacion hasta 1,200 C. Su combinacion excepcional de resistencia mecanica en caliente, estabilidad microestructural y facilidad de conformado la convierte en el material de referencia para camaras de combustion de turbinas de gas, componentes de postcombustion y equipos de hornos industriales. SHUNFU METAL la suministra con certificaciones ISO 9001 y API Q1, respaldada por un inventario de 8,000 toneladas de aleaciones especiales y control de calidad integral en cada lote.
Hastelloy X — Vision General
A diferencia de las aleaciones con endurecimiento por precipitacion gamma-prima que presentan dificultades de soldadura y conformado, el Hastelloy X mantiene una matriz austenitica estable y altamente ductil que permite operaciones complejas de embuticion, plegado y soldadura sin agrietamiento. Su contenido de cromo (20,5-23,0 %) forma una capa de oxido protectora que resiste el descascarillado bajo ciclos termicos repetitivos, mientras que el molibdeno (8,0-10,0 %) y el tungsteno (0,2-1,0 %) proporcionan resistencia a la fluencia a largo plazo en servicio continuo hasta 900 C. Los procesos internos de SHUNFU METAL, desde la recepcion de palanquilla con doble refinacion VIM + ESR hasta el recocido en solucion a 1,160 C con temple rapido, garantizan la homogeneidad microestructural y la conformidad con los estandares AMS 5536 y ASTM B435 exigidos por la industria aeroespacial.
Grados Equivalentes de Hastelloy X
| Norma | Designacion |
|---|---|
| UNS | N06002 |
| ASTM / ASME | N06002 (B435 / SB-435) |
| AMS | 5536 / 5754 / 5587 |
| EN / DIN | NiCr22Fe18Mo9 (W.-Nr. 2.4665) |
| ISO | NiCr22Fe18Mo9 |
| GB/T (China) | GH3536 / GH536 / NS3312 |
SHUNFU METAL suministra Hastelloy X conforme a las normas ASTM B435 (placa), ASTM B572 (barra), AMS 5536 (grado aeroespacial) y ASME SB-435 (recipientes a presion), con certificados de ensayo EN 10204 3.1. El material de grado aeronautico se entrega con control 100 % por ultrasonido y certificacion de colada, avalado por los sistemas ISO 9001 y API Q1.
Aplicaciones Industriales
Camaras de combustion (combustor cans) para motores de turbina de gas GE, Rolls-Royce y Pratt & Whitney; componentes de postcombustion como soportes de llama y conductos de transicion; sellos y anillos de turbina; toberas de escape y carenados de cola en aeronaves supersonicas; paneles de revestimiento termico.
Muflas y retortas para hornos continuos de recocido; rodillos de horno para laminacion y tratamiento termico en atmosferas oxidantes, reductoras y neutras; bandejas, cestas y parrillas soporte para cargas pesadas a 1,200 C; rejillas de quemadores y difusores de llama; componentes estructurales de hornos de vacio.
Rejillas de soporte de catalizador en reactores de reformado de vapor y craqueo de etileno; pigtails y colectores de hornos de pirolisis en plantas de amoniaco y metanol; componentes expuestos a atmosferas carburizantes y nitrurantes en unidades de produccion de hidrogeno; intercambiadores de calor de alta temperatura.
Componentes de la seccion caliente de turbinas de gas estacionarias para generacion electrica; intercambiadores de calor en generadores de vapor por recuperacion de calor (HRSG); internos de reactores nucleares refrigerados por gas de alta temperatura; componentes de sistemas de escape de turbinas.
Reactores y recipientes para procesos a alta temperatura en ambientes oxidantes; componentes de hornos de procesos quimicos con exposicion a gases calientes corrosivos; intercambiadores de calor para plantas de produccion de TiO2; equipos de postcombustion de gases residuales con alta carga termica ciclica.
Alambre de aporte ERNiCrMo-2 para soldadura TIG y MIG de Hastelloy X y uniones disimiles entre aleaciones de niquel y aceros inoxidables; electrodos revestidos para aplicaciones de mantenimiento y reparacion en componentes de turbinas; consumibles homologados bajo AWS A5.14 y ASME SFA5.14.
Dimensiones de Suministro — Hastelloy X
SHUNFU METAL suministra Hastelloy X en los siguientes formatos y rangos dimensionales, cubriendo desde laminas delgadas para estampacion de camaras de combustion hasta barras forjadas para mecanizado de componentes estructurales. Cada producto se entrega con certificados de ensayo conforme a EN 10204 3.1. Los procesos de control de calidad —certificados bajo ISO 9001 y API Q1— abarcan desde la verificacion de materia prima por doble fusion VIM+ESR y el seguimiento de laminacion en caliente o forja, hasta la inspeccion dimensional final.
| Formato | Rango Dimensional |
|---|---|
| Lamina / Fleje (AMS 5536) | Espesor 0.5 mm – 6.0 mm, Ancho hasta 1,500 mm |
| Placa (ASTM B435) | Espesor 6 mm – 100 mm, Ancho hasta 2,500 mm |

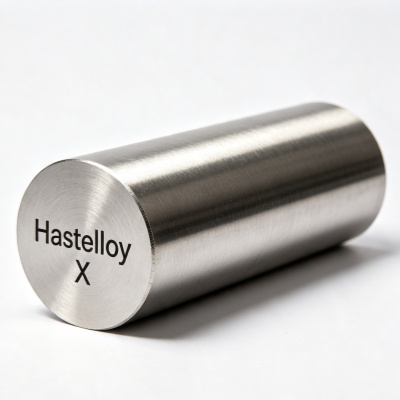

| Redondo Laminado / Forjado | φ5 mm – φ800 mm |
| Plano Forjado / Cuadrado | Espesor 50 mm – 500 mm, Ancho hasta 2,500 mm |
El material de grado aeroespacial se suministra con recocido en solucion a 1,160-1,177 C y temple rapido para garantizar una microestructura austenitica homogenea con tamano de grano ASTM 4-6, optimizado para fluencia y fatiga termica. SHUNFU METAL aplica control 100 % por ultrasonido segun ASTM A388 y ensayos de corrosion intergranular bajo solicitud.
Composicion Quimica segun ASTM B435
| Elemento | % Peso |
|---|---|
| Niquel (Ni) | Balance (≥ 47.0) |
| Cromo (Cr) | 20.5 – 23.0 |
| Hierro (Fe) | 17.0 – 20.0 |
| Molibdeno (Mo) | 8.0 – 10.0 |
| Cobalto (Co) | 0.5 – 2.5 |
| Tungsteno (W) | 0.2 – 1.0 |
| Carbono (C) | 0.05 – 0.15 |
| Manganeso (Mn) | ≤ 1.00 |
| Silicio (Si) | ≤ 1.00 |
| Fosforo (P) | ≤ 0.04 |
| Azufre (S) | ≤ 0.03 |
SHUNFU METAL verifica la composicion de cada colada VIM+ESR mediante espectrometria de emision optica (OES), asegurando control estricto de los niveles de Co y W, elementos criticos para las propiedades a alta temperatura. El carbono se mantiene en el rango 0,05-0,15 % para formar carburos de refuerzo en borde de grano sin comprometer la ductilidad. La densidad del material es 8.22 g/cm3, con estructura austenitica no magnetica y punto de fusion entre 1,260 C y 1,355 C.
Propiedades Mecanicas — Recocido en Solucion
Valores correspondientes a la condicion de suministro estandar (recocido en solucion a 1,160-1,177 C con temple rapido) segun ASTM B435 / AMS 5536. SHUNFU METAL realiza ensayos de traccion y dureza en cada lote de produccion bajo condiciones controladas de laboratorio interno.
| Propiedad | Valor (20 C) |
|---|---|
| Resistencia a la Traccion (Rm) | ≥ 690 MPa (100 ksi) |
| Limite Elastico (Rp0.2) | ≥ 275 MPa (40 ksi) |
| Alargamiento (A%) | ≥ 30% |
| Dureza Brinell (HB) | ≤ 241 |
| Dureza Rockwell B (HRB) | ≤ 100 |
| Modulo de Elasticidad | ~ 205 GPa |
A 815 C el Hastelloy X conserva una resistencia a la traccion de aproximadamente 255 MPa y una resistencia a la rotura por fluencia en 100 horas de ~110 MPa. Los certificados de calidad emitidos documentan la conformidad con ISO 9001 y API Q1. Bajo solicitud, SHUNFU METAL puede realizar ensayos adicionales: impacto Charpy, fluencia (creep) a temperaturas de servicio, corrosion intergranular segun ASTM A262 y control por ultrasonido para grado aeronautico AMS 5536.
